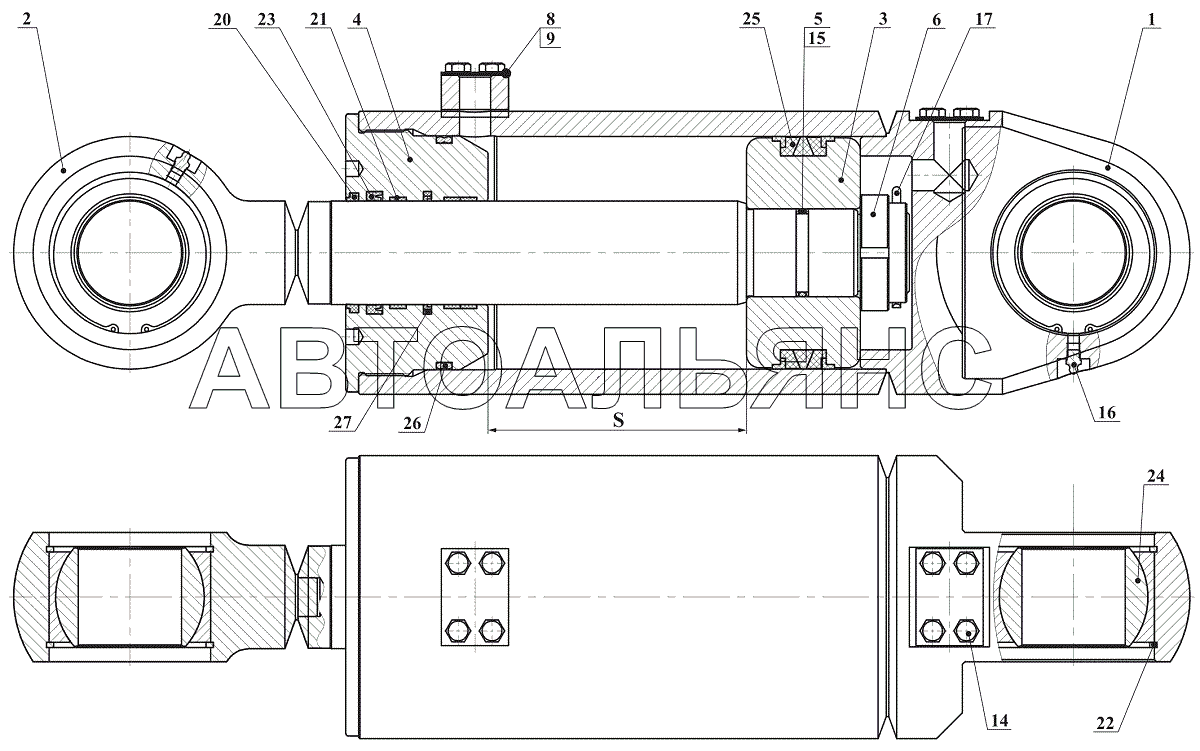

Гидроцилиндр КГЦ-
100%
Название детали
корпус
Заводской номер
КГЦ635.01.000
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
КГЦ635.02.000
Количество на модель
1
№
2
Название детали
Поршень
Заводской номер
ДЦУ180.201
Количество на модель
1
№
3
Название детали
Крышка передняя
Заводской номер
ДЦУ180.581
Количество на модель
1
№
4
Название детали
Кольцо защитное
Заводской номер
ЗГЦ58.000-03
Количество на модель
2
№
5
Название детали
Орех
Заводской номер
КГЦ186.00.001
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
КГЦ635.00.001
Количество на модель
2
№
8
Название детали
Крышка
Заводской номер
КГЦ635.00.002
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
M10-6gx20.35Х.016
Количество на модель
8
№
14
Название детали
КОЛЬЦО
Заводской номер
060-068-46
Количество на модель
1
№
15
Название детали
Масленка 1.2.Ц6
Заводской номер
1.2.Ц6
Количество на модель
2
№
16
Название детали
Шплинт
Заводской номер
6.3 х100.016
Количество на модель
1
№
17
Название детали
Грязесъёмник
Заводской номер
WNP100800-WU9L3
Количество на модель
1
№
20
Название детали
Кольцо опорное
Заводской номер
GRN300800-HM061
Количество на модель
3
№
21
Название детали
Кольцо стопорное
Заводской номер
125х4
Количество на модель
4
№
22
Название детали
Манжета
Заводской номер
RU3000800-Z20
Количество на модель
1
№
23
Название детали
Подшипник
Заводской номер
ШСЛ80К
Количество на модель
2
№
24
Название детали
Уплотнение поршня
Заводской номер
PCB0A1800-NCRO
Количество на модель
1
№
25
Название детали
Уплотнение статическое
Заводской номер
DU0001800-Z20
Количество на модель
1
№
26
Название детали
Уплотнение штока
Заводской номер
RS1300800-T46N
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | КГЦ635.01.000 | 1 | 1 | 1 | |||
| 2 | Шток | КГЦ635.02.000 | 1 | 1 | 2 | |||
| 3 | Поршень | ДЦУ180.201 | 1 | 1 | 3 | |||
| 4 | Крышка передняя | ДЦУ180.581 | 1 | 1 | 4 | |||
| 5 | Кольцо защитное | ЗГЦ58.000-03 | 2 | 2 | 5 | |||
| 6 | Орех | КГЦ186.00.001 | 1 | 1 | 6 | |||
| 8 | прокладка | КГЦ635.00.001 | 2 | 2 | 8 | |||
| 9 | Крышка | КГЦ635.00.002 | 2 | 2 | 9 | |||
| 14 | Болт | M10-6gx20.35Х.016 | 8 | 8 | 14 | |||
| 15 | КОЛЬЦО | 060-068-46 | 1 | 1 | 15 | |||
| 16 | Масленка 1.2.Ц6 | 1.2.Ц6 | 2 | 2 | 16 | |||
| 17 | Шплинт | 6.3 х100.016 | 1 | 1 | 17 | |||
| 20 | Грязесъёмник | WNP100800-WU9L3 | 1 | 1 | 20 | |||
| 21 | Кольцо опорное | GRN300800-HM061 | 3 | 3 | 21 | |||
| 22 | Кольцо стопорное | 125х4 | 4 | 4 | 22 | |||
| 23 | Манжета | RU3000800-Z20 | 1 | 1 | 23 | |||
| 24 | Подшипник | ШСЛ80К | 2 | 2 | 24 | |||
| 25 | Уплотнение поршня | PCB0A1800-NCRO | 1 | 1 | 25 | |||
| 26 | Уплотнение статическое | DU0001800-Z20 | 1 | 1 | 26 | |||
| 27 | Уплотнение штока | RS1300800-T46N | 1 | 1 | 27 |
