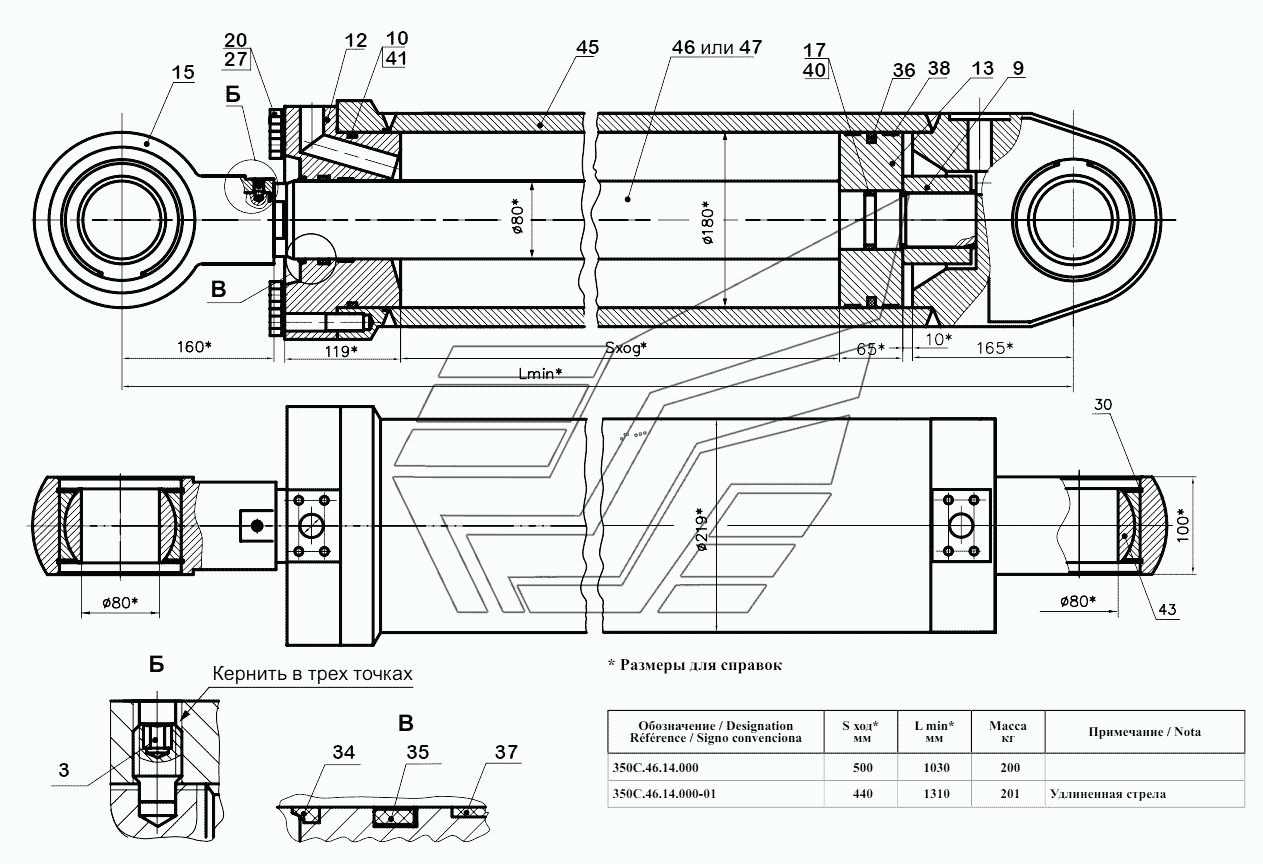

Гидроцилиндр ковша С.
100%
Название детали
Гидроцилиндр ковша
Заводской номер
350С.46.14.000
Количество на модель
№
Название детали
Гидроцилиндр ковша
Заводской номер
350С.46.14.000-01
Количество на модель
№
Название детали
Винт
Заводской номер
320.46.13.003-02
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
350.06.15.004
Количество на модель
1
№
9
Название детали
Кольцо защитное
Заводской номер
350.06.15.005
Количество на модель
1
№
10
Название детали
Фланец
Заводской номер
350.06.18.001
Количество на модель
1
№
12
Название детали
Поршень
Заводской номер
350.06.18.002
Количество на модель
1
№
13
Название детали
Проушина
Заводской номер
ТО-128.06.03.005
Количество на модель
1
№
15
Название детали
Кольцо защитное
Заводской номер
ТО-28.06.03.014
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
ЦШ125063-00.005
Количество на модель
14
№
20
Название детали
Шайба
Заводской номер
18.ОТ.65Г.0115
Количество на модель
14
№
27
Название детали
КОЛЬЦО
Заводской номер
В125
Количество на модель
4
№
30
Название детали
Грязесъемник
Заводской номер
86196ASOB080-088-4-7
Количество на модель
1
№
34
Название детали
Уплотнение штоковое
Заводской номер
349890KI310080-090-10,0
Количество на модель
1
№
35
Название детали
КОЛЬЦО
Заводской номер
417470SIMKO300180-159-7,8
Количество на модель
1
№
36
Название детали
КОЛЬЦО
Заводской номер
24138557SB080-085-14,8
Количество на модель
1
№
37
Название детали
Кольцо опорно-направляющее поршневое
Заводской номер
24130976KB180-175-14,8
Количество на модель
2
№
38
Название детали
КОЛЬЦО
Заводской номер
50.16x5.33NBR90
Количество на модель
1
№
40
Название детали
КОЛЬЦО
Заводской номер
169.2x5.7NBR90
Количество на модель
1
№
41
Название детали
Подшипник
Заводской номер
ШСЛ80К
Количество на модель
2
№
43
Название детали
Цилиндр
Заводской номер
350С.46.14.100-01
Количество на модель
1
№
45
Название детали
Цилиндр
Заводской номер
350С.46.14.100
Количество на модель
1
№
45
Название детали
Шток
Заводской номер
350.06.15.001
Количество на модель
1
№
46
Название детали
Шток
Заводской номер
350.06.15.001-02
Количество на модель
1
№
46
Название детали
Круг хромированный
Заводской номер
Круг
Количество на модель
1
№
47
Название детали
Шток
Заводской номер
350.06.15.001-02-Х
Количество на модель
1
№
47
Название детали
Шток
Заводской номер
350.06.15.001-Х
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр ковша | 350С.46.14.000 | |||||||
| Гидроцилиндр ковша | 350С.46.14.000-01 | |||||||
| 3 | Винт | 320.46.13.003-02 | 1 | 1 | 3 | |||
| 9 | Гайка | 350.06.15.004 | 1 | 1 | 9 | |||
| 10 | Кольцо защитное | 350.06.15.005 | 1 | 1 | 10 | |||
| 12 | Фланец | 350.06.18.001 | 1 | 1 | 12 | |||
| 13 | Поршень | 350.06.18.002 | 1 | 1 | 13 | |||
| 15 | Проушина | ТО-128.06.03.005 | 1 | 1 | 15 | |||
| 17 | Кольцо защитное | ТО-28.06.03.014 | 2 | 2 | 17 | |||
| 20 | Болт | ЦШ125063-00.005 | 14 | 14 | 20 | |||
| 27 | Шайба | 18.ОТ.65Г.0115 | 14 | 14 | 27 | |||
| 30 | КОЛЬЦО | В125 | 4 | 4 | 30 | |||
| 34 | Грязесъемник | 86196ASOB080-088-4-7 | 1 | 1 | 34 | |||
| 35 | Уплотнение штоковое | 349890KI310080-090-10,0 | 1 | 1 | 35 | |||
| 36 | КОЛЬЦО | 417470SIMKO300180-159-7,8 | 1 | 1 | 36 | |||
| 37 | КОЛЬЦО | 24138557SB080-085-14,8 | 1 | 1 | 37 | |||
| 38 | Кольцо опорно-направляющее поршневое | 24130976KB180-175-14,8 | 2 | 2 | 38 | |||
| 40 | КОЛЬЦО | 50.16x5.33NBR90 | 1 | 1 | 40 | |||
| 41 | КОЛЬЦО | 169.2x5.7NBR90 | 1 | 1 | 41 | |||
| 43 | Подшипник | ШСЛ80К | 2 | 2 | 43 | |||
| 45 | Цилиндр | 350С.46.14.100-01 | 1 | 1 | 45 | |||
| 45 | Цилиндр | 350С.46.14.100 | 1 | 1 | 45 | |||
| 46 | Шток | 350.06.15.001 | 1 | 1 | 46 | |||
| 46 | Шток | 350.06.15.001-02 | 1 | 1 | 46 | |||
| 47 | Круг хромированный | Круг | 1 | 1 | 47 | |||
| 47 | Шток | 350.06.15.001-02-Х | 1 | 1 | 47 | |||
| 47 | Шток | 350.06.15.001-Х | 1 | 1 | 47 |
