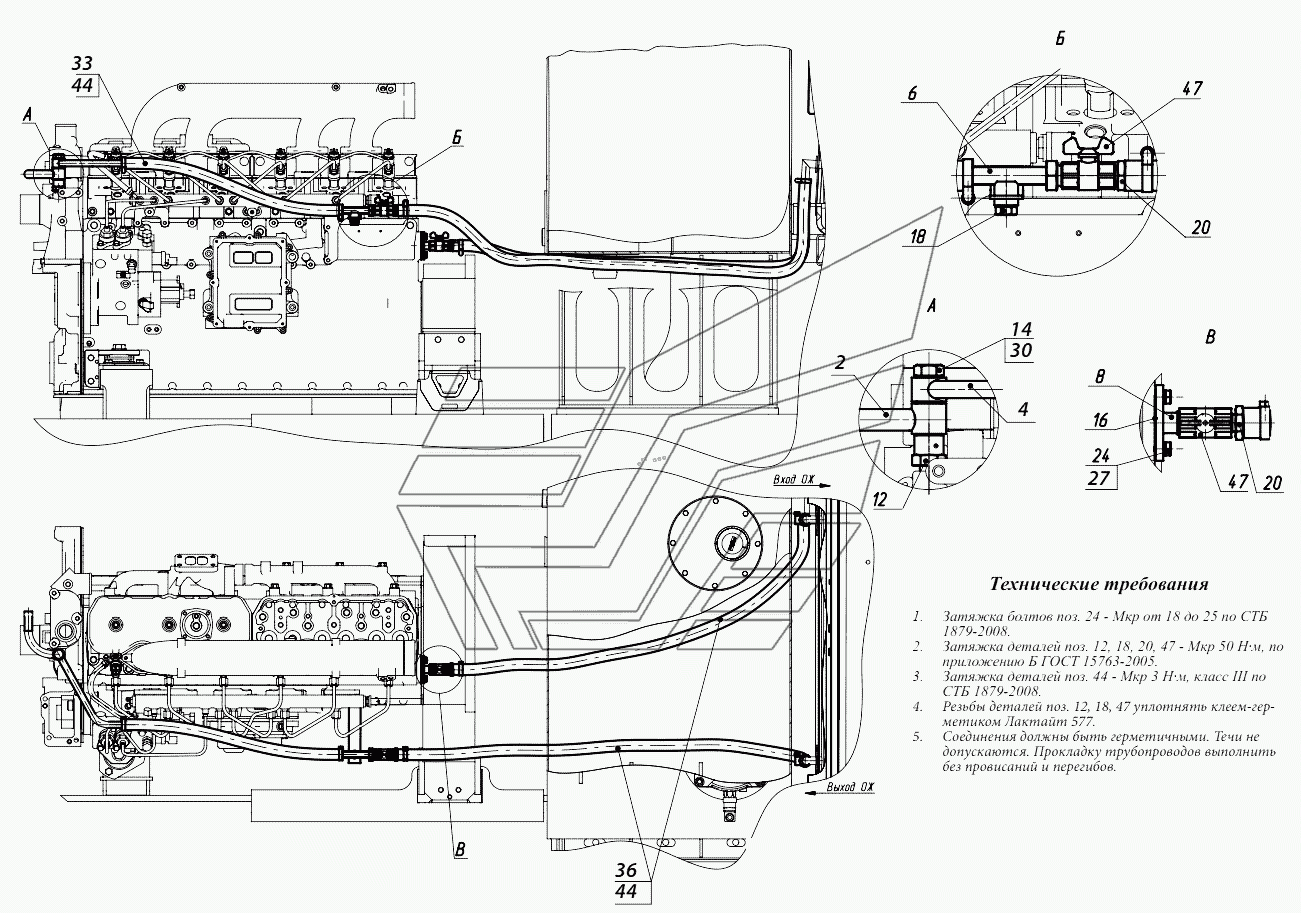

Установка трубопроводов отопителя СА.
100%
Название детали
Штуцер
Заводской номер
352СА.83.00.020
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
352СА.83.00.030
Количество на модель
1
№
4
Название детали
Тройник
Заводской номер
352СА.83.05.000
Количество на модель
1
№
6
Название детали
Фланец
Заводской номер
ТО-28А.20.06.000
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
352СА.83.00.002
Количество на модель
1
№
12
Название детали
Болт поворотный
Заводской номер
352СА.83.00.004
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
ТО-28А.20.00.001
Количество на модель
1
№
16
Название детали
Заглушка
Заводской номер
УДГ1.09.03.002
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
УДГ1.11.00.007
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
27
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
3
№
30
Название детали
Рукав
Заводской номер
16x25-1,6
Количество на модель
1
№
33
Название детали
Зажим
Заводской номер
TORRO20-32/9-C7W2
Количество на модель
6
№
44
Название детали
Кран шаровой
Заводской номер
DN15
Количество на модель
2
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Штуцер | 352СА.83.00.020 | 1 | 1 | 2 | |||
| 4 | Штуцер | 352СА.83.00.030 | 1 | 1 | 4 | |||
| 6 | Тройник | 352СА.83.05.000 | 1 | 1 | 6 | |||
| 8 | Фланец | ТО-28А.20.06.000 | 1 | 1 | 8 | |||
| 12 | Штуцер | 352СА.83.00.002 | 1 | 1 | 12 | |||
| 14 | Болт поворотный | 352СА.83.00.004 | 1 | 1 | 14 | |||
| 16 | прокладка | ТО-28А.20.00.001 | 1 | 1 | 16 | |||
| 18 | Заглушка | УДГ1.09.03.002 | 1 | 1 | 18 | |||
| 20 | Штуцер | УДГ1.11.00.007 | 2 | 2 | 20 | |||
| 24 | Болт | М8-6gx16.88.35.0115 | 4 | 4 | 24 | |||
| 27 | Шайба | 8.65Г.0115 | 4 | 4 | 27 | |||
| 30 | Прокладка | 18М3 | 3 | 3 | 30 | |||
| 33 | Рукав | 16x25-1,6 | 1 | 1 | 33 | |||
| 44 | Зажим | TORRO20-32/9-C7W2 | 6 | 6 | 44 | |||
| 47 | Кран шаровой | DN15 | 2 | 2 | 47 |
