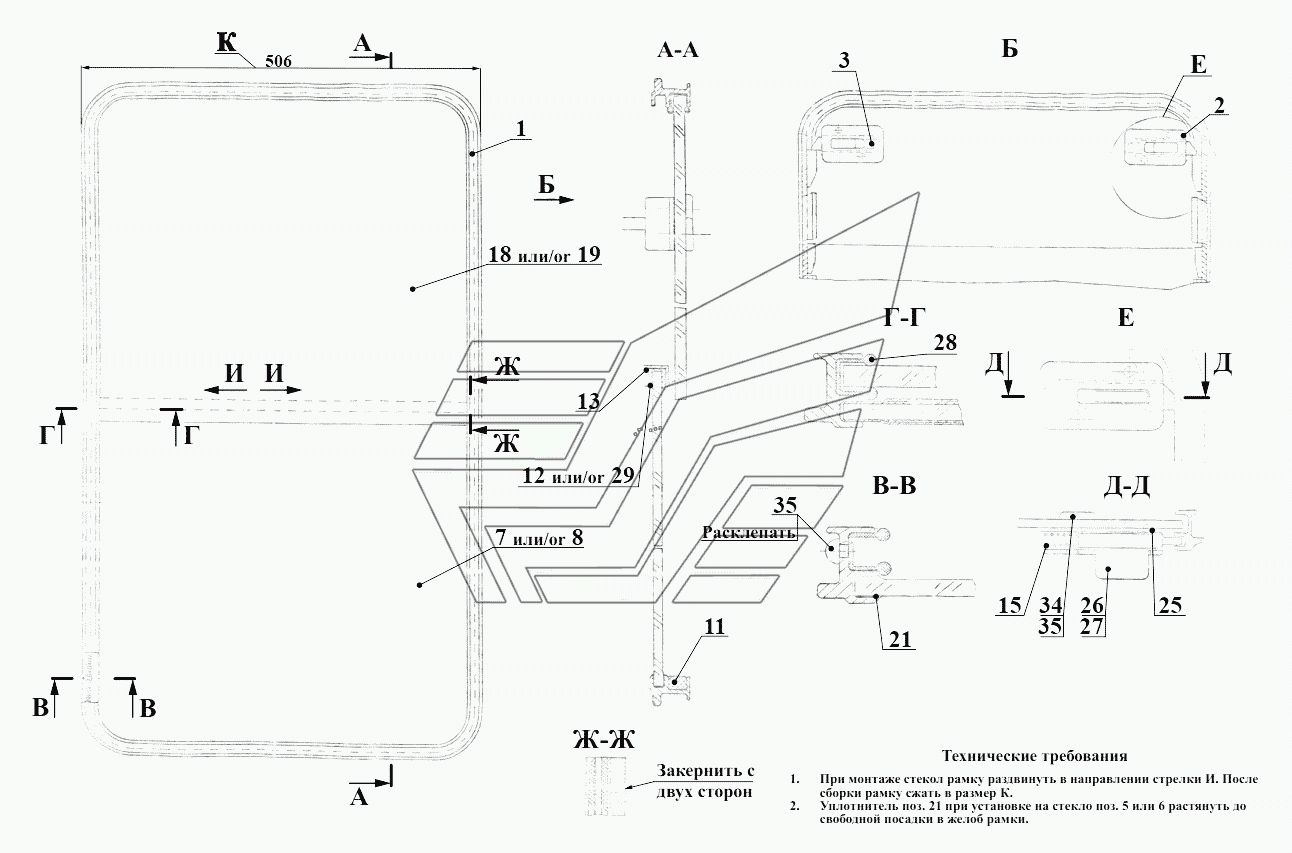

Окно U-
100%
Название детали
Рама
Заводской номер
У7810.7-9.01.01.120-01
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
У7810.7-9.01.01.130-01
Количество на модель
1
№
2
Название детали
корпус
Заводской номер
У7810.7-9.01.01.130-01.01
Количество на модель
1
№
3
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.101
Количество на модель
1
№
7
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.102
Количество на модель
1
№
8
Название детали
Вкладыш
Заводской номер
У7810.7-9.01.01.105
Количество на модель
1
№
11
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.106
Количество на модель
1
№
12
Название детали
Профиль
Заводской номер
У7810.7-9.01.01.107
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
У7810.7-9.01.01.109
Количество на модель
2
№
15
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.115
Количество на модель
1
№
18
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.116
Количество на модель
1
№
19
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.118
Количество на модель
1
№
21
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.101-01
Количество на модель
1
№
25
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.102-01
Количество на модель
1
№
26
Название детали
Фиксатор
Заводской номер
У7810.7-9.01.01.102-01-01
Количество на модель
1
№
27
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.103-01
Количество на модель
1
№
28
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.104-01
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
У7810.7-9.01.01.607-01
Количество на модель
4
№
30
Название детали
Винт
Заводской номер
В.М6-6gx20.46.0115
Количество на модель
4
№
34
Название детали
Заклепки
Заводской номер
4x8.36
Количество на модель
10
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | У7810.7-9.01.01.120-01 | 1 | 1 | 1 | |||
| 2 | корпус | У7810.7-9.01.01.130-01 | 1 | 1 | 2 | |||
| 3 | корпус | У7810.7-9.01.01.130-01.01 | 1 | 1 | 3 | |||
| 7 | Стекло | У7810.7-9.01.01.101 | 1 | 1 | 7 | |||
| 8 | Стекло | У7810.7-9.01.01.102 | 1 | 1 | 8 | |||
| 11 | Вкладыш | У7810.7-9.01.01.105 | 1 | 1 | 11 | |||
| 12 | Уплотнитель | У7810.7-9.01.01.106 | 1 | 1 | 12 | |||
| 13 | Профиль | У7810.7-9.01.01.107 | 1 | 1 | 13 | |||
| 15 | Пружина | У7810.7-9.01.01.109 | 2 | 2 | 15 | |||
| 18 | Стекло | У7810.7-9.01.01.115 | 1 | 1 | 18 | |||
| 19 | Стекло | У7810.7-9.01.01.116 | 1 | 1 | 19 | |||
| 21 | Уплотнитель | У7810.7-9.01.01.118 | 1 | 1 | 21 | |||
| 25 | Стекло | У7810.7-9.01.01.101-01 | 1 | 1 | 25 | |||
| 26 | Стекло | У7810.7-9.01.01.102-01 | 1 | 1 | 26 | |||
| 27 | Фиксатор | У7810.7-9.01.01.102-01-01 | 1 | 1 | 27 | |||
| 28 | Уплотнитель | У7810.7-9.01.01.103-01 | 1 | 1 | 28 | |||
| 29 | Уплотнитель | У7810.7-9.01.01.104-01 | 1 | 1 | 29 | |||
| 30 | Шайба | У7810.7-9.01.01.607-01 | 4 | 4 | 30 | |||
| 34 | Винт | В.М6-6gx20.46.0115 | 4 | 4 | 34 | |||
| 35 | Заклепки | 4x8.36 | 10 | 10 | 35 |
