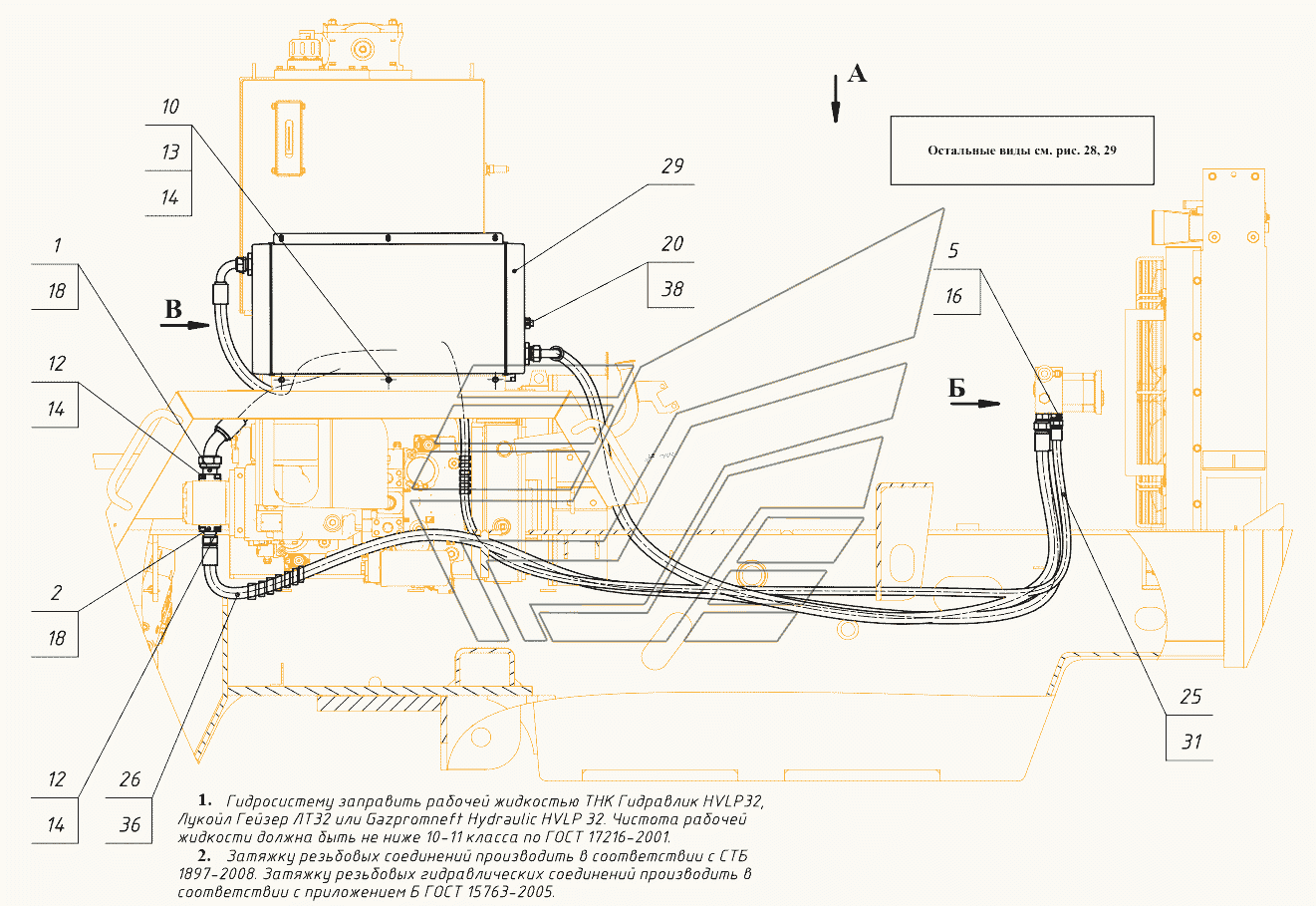

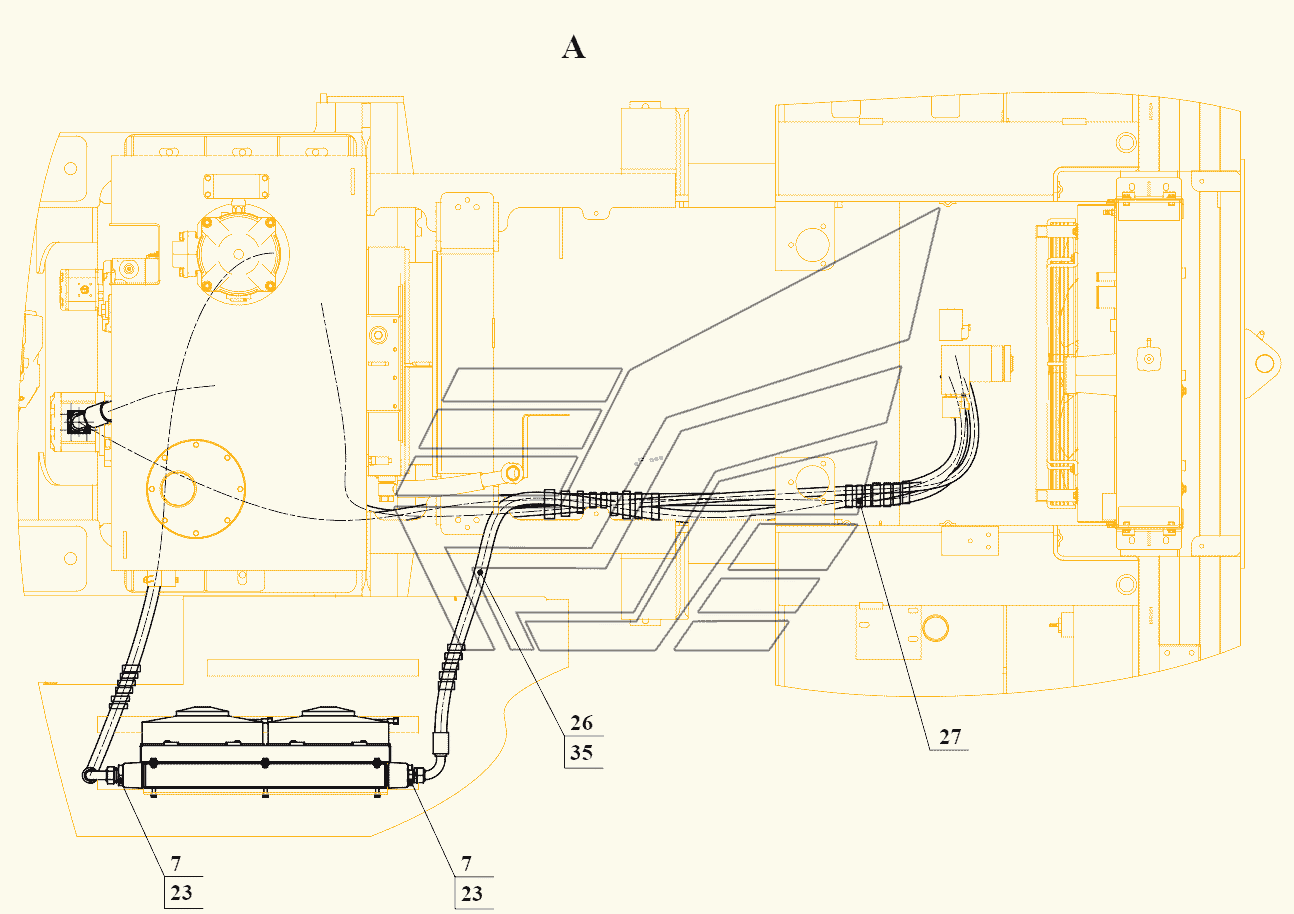

Гидравлический привод вентилятора SA.
100%
Название детали
Фланец всасывающий
Заводской номер
352СА.46.00.010
Количество на модель
1
№
1
Название детали
Фланец напорный
Заводской номер
352СА.46.00.011
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
ССР12.13.30.001
Количество на модель
2
№
4
Название детали
Штуцер
Заводской номер
ССР12.13.30.002
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
УДГ1.01.17.028
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
М8-6gx100.88.35.0115
Количество на модель
3
№
10
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
8
№
12
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
3
№
13
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
11
№
14
Название детали
Кольцо
Заводской номер
011-015-25-2-2
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
2
№
17
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
2
№
18
Название детали
прокладка
Заводской номер
22М3
Количество на модель
1
№
20
Название детали
Кольцо уплотнительное
Заводской номер
USIT9832
Количество на модель
2
№
23
Название детали
Лента стяжная зубчатая
Заводской номер
Лента
Количество на модель
1
№
25
Название детали
Радиатор
Заводской номер
A502EAX24V
Количество на модель
1
№
29
Название детали
РВД
Заводской номер
РВД1SN-13-16-2900-DKL-DKL90
Количество на модель
1
№
31
Название детали
РВД
Заводской номер
РВД1SN-32-6,3-610-DKL45-DKL45-180
Количество на модель
1
№
32
Название детали
РВД
Заводской номер
РВД2SN-K-20-28-1750-DKL90-DKL90-90
Количество на модель
1
№
34
Название детали
РВД
Заводской номер
РВД2SN-K-20-28-2650-DKL-DKL90
Количество на модель
1
№
35
Название детали
РВД
Заводской номер
РВД2SN-K-20-28-3000-DKL-DKL
Количество на модель
1
№
36
Название детали
Термостат
Заводской номер
FR361124535
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец всасывающий | 352СА.46.00.010 | 1 | 1 | 1 | |||
| 2 | Фланец напорный | 352СА.46.00.011 | 1 | 1 | 2 | |||
| 4 | Штуцер | ССР12.13.30.001 | 2 | 2 | 4 | |||
| 5 | Штуцер | ССР12.13.30.002 | 1 | 1 | 5 | |||
| 7 | Штуцер | УДГ1.01.17.028 | 2 | 2 | 7 | |||
| 10 | Болт | М8-6gx100.88.35.0115 | 3 | 3 | 10 | |||
| 12 | Болт | М8-6gx16.88.35.0115 | 8 | 8 | 12 | |||
| 13 | Орех | М8-6H.8.35.0115 | 3 | 3 | 13 | |||
| 14 | Шайба | 8.65Г.0115 | 11 | 11 | 14 | |||
| 16 | Кольцо | 011-015-25-2-2 | 1 | 1 | 16 | |||
| 17 | Кольцо | 024-029-30-2-2 | 2 | 2 | 17 | |||
| 18 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 2 | 2 | 18 | |||
| 20 | прокладка | 22М3 | 1 | 1 | 20 | |||
| 23 | Кольцо уплотнительное | USIT9832 | 2 | 2 | 23 | |||
| 25 | Лента стяжная зубчатая | Лента | 1 | 1 | 25 | |||
| 29 | Радиатор | A502EAX24V | 1 | 1 | 29 | |||
| 31 | РВД | РВД1SN-13-16-2900-DKL-DKL90 | 1 | 1 | 31 | |||
| 32 | РВД | РВД1SN-32-6,3-610-DKL45-DKL45-180 | 1 | 1 | 32 | |||
| 34 | РВД | РВД2SN-K-20-28-1750-DKL90-DKL90-90 | 1 | 1 | 34 | |||
| 35 | РВД | РВД2SN-K-20-28-2650-DKL-DKL90 | 1 | 1 | 35 | |||
| 36 | РВД | РВД2SN-K-20-28-3000-DKL-DKL | 1 | 1 | 36 | |||
| 38 | Термостат | FR361124535 | 1 | 1 | 38 |
