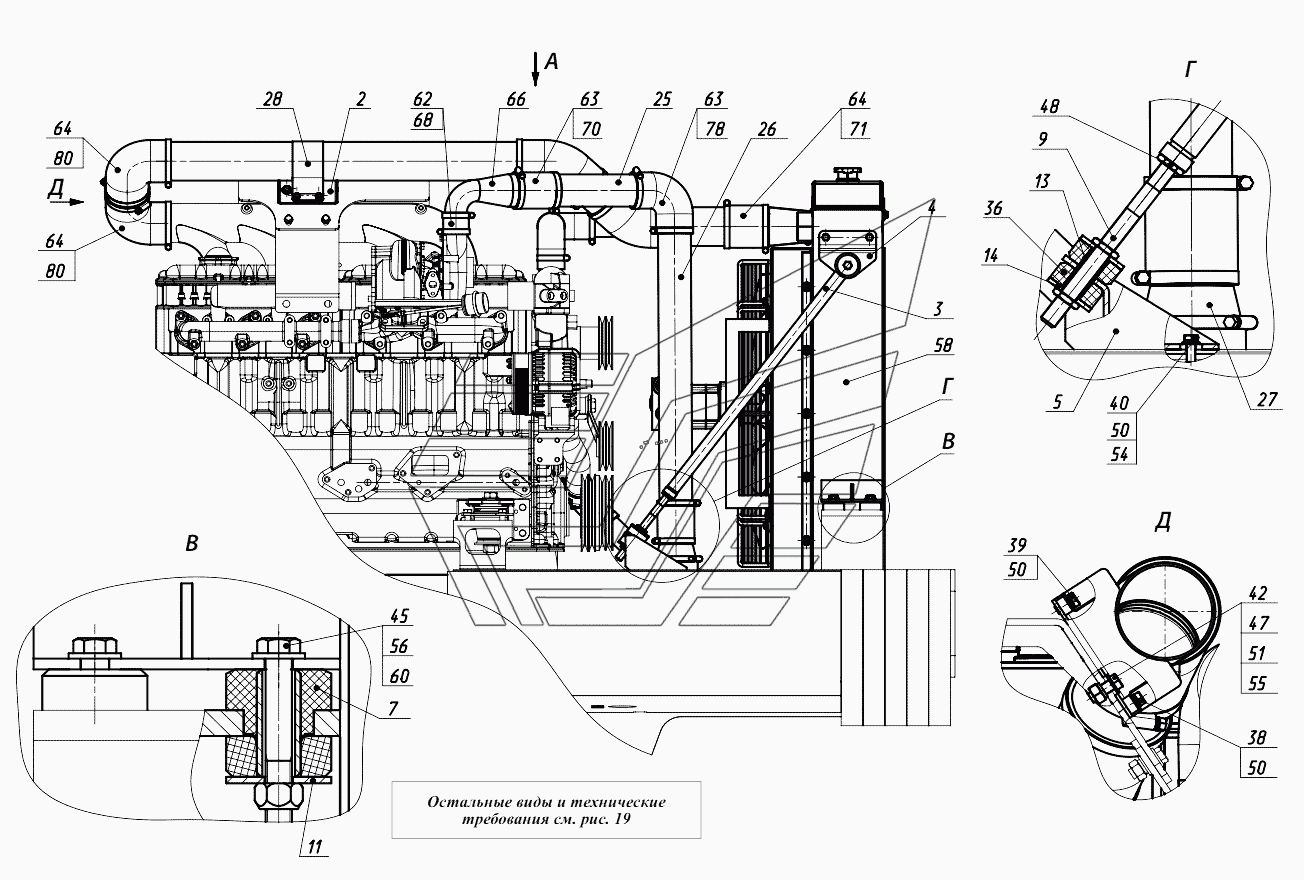

Система охлаждения CA.
100%
Название детали
Кронштейн
Заводской номер
352СА.13.00.200
Количество на модель
1
№
2
Название детали
Растяжка
Заводской номер
352СА.13.00.300
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
352СА.13.00.400
Количество на модель
2
№
4
Название детали
Кронштейн
Заводской номер
352СА.13.00.500
Количество на модель
2
№
5
Название детали
Опора
Заводской номер
МО.00.000
Количество на модель
4
№
7
Название детали
Шпилька
Заводской номер
352С.10.13.002
Количество на модель
2
№
9
Название детали
Втулка
Заводской номер
352С.10.13.003
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
352С.10.13.004
Количество на модель
6
№
11
Название детали
Втулка
Заводской номер
352С.10.13.007
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
352С.10.13.008
Количество на модель
4
№
14
Название детали
Труба
Заводской номер
352С.13.00.002
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
352С.13.00.003
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
352СА.13.00.001
Количество на модель
2
№
21
Название детали
Труба
Заводской номер
352СА.13.00.004
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
352СА.13.00.005
Количество на модель
1
№
25
Название детали
Труба
Заводской номер
352СА.13.00.006
Количество на модель
1
№
26
Название детали
Переходник
Заводской номер
352СА.13.00.007
Количество на модель
1
№
27
Название детали
Зажим
Заводской номер
352СА.13.00.008
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
352СА.13.00.011
Количество на модель
2
№
31
Название детали
Труба
Заводской номер
352СА.13.00.012
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
352СА.13.00.013
Количество на модель
1
№
33
Название детали
Труба
Заводской номер
352СА.13.00.014
Количество на модель
1
№
34
Название детали
Опора
Заводской номер
МО.00.001
Количество на модель
8
№
36
Название детали
Болт
Заводской номер
М8-6gx12.88.35.0115
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
40
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
6
№
42
Название детали
Болт
Заводской номер
М12-6gx50.88.35.0115
Количество на модель
2
№
44
Название детали
Болт
Заводской номер
М12-6gx80.88.35.0115
Количество на модель
4
№
45
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
2
№
47
Название детали
Орех
Заводской номер
М16-6H.8.35.0115
Количество на модель
6
№
48
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
50
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
51
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
52
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
54
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
2
№
55
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
4
№
56
Название детали
Блок радиаторов
Заводской номер
17567
Количество на модель
1
№
58
Название детали
Орех
Заводской номер
DIN985-Zn-12
Количество на модель
4
№
60
Название детали
Зажим
Заводской номер
TORRO50-70/12-C7W2
Количество на модель
16
№
62
Название детали
Зажим TORRO
Заводской номер
TORRO70-90/12-C7W2
Количество на модель
6
№
63
Название детали
Зажим
Заводской номер
TORRO80-100/12-C7W2
Количество на модель
14
№
64
Название детали
Патрубок
Заводской номер
245-1008311
Количество на модель
1
№
66
Название детали
Патрубок
Заводской номер
StraighthoseVENASIL200ID=50L=50
Количество на модель
1
№
68
Название детали
Патрубок
Заводской номер
StraighthoseVENASIL200ID=53L=100
Количество на модель
3
№
69
Название детали
Патрубок
Заводской номер
StraighthoseVENASIL200ID=76L=100
Количество на модель
2
№
70
Название детали
Патрубок
Заводской номер
StraighthoseVENASIL200ID=90L=100
Количество на модель
1
№
71
Название детали
Патрубок
Заводской номер
Elbow45grVENASIL200ID=50L=100x100
Количество на модель
1
№
73
Название детали
Патрубок
Заводской номер
Elbow45grVENASIL200ID=90L=100x100
Количество на модель
3
№
74
Название детали
Патрубок
Заводской номер
Elbow90grVENASIL200ID=53L=100x100
Количество на модель
3
№
76
Название детали
Патрубок
Заводской номер
Elbow90grVENASIL200ID=76L=100x100
Количество на модель
1
№
78
Название детали
Патрубок
Заводской номер
Elbow90grVENASIL200ID=90L=100x100
Количество на модель
3
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Кронштейн | 352СА.13.00.200 | 1 | 1 | 2 | |||
| 3 | Растяжка | 352СА.13.00.300 | 2 | 2 | 3 | |||
| 4 | Кронштейн | 352СА.13.00.400 | 2 | 2 | 4 | |||
| 5 | Кронштейн | 352СА.13.00.500 | 2 | 2 | 5 | |||
| 7 | Опора | МО.00.000 | 4 | 4 | 7 | |||
| 9 | Шпилька | 352С.10.13.002 | 2 | 2 | 9 | |||
| 10 | Втулка | 352С.10.13.003 | 2 | 2 | 10 | |||
| 11 | Шайба | 352С.10.13.004 | 6 | 6 | 11 | |||
| 13 | Втулка | 352С.10.13.007 | 2 | 2 | 13 | |||
| 14 | Шайба | 352С.10.13.008 | 4 | 4 | 14 | |||
| 17 | Труба | 352С.13.00.002 | 1 | 1 | 17 | |||
| 18 | Труба | 352С.13.00.003 | 1 | 1 | 18 | |||
| 21 | Труба | 352СА.13.00.001 | 2 | 2 | 21 | |||
| 24 | Труба | 352СА.13.00.004 | 1 | 1 | 24 | |||
| 25 | Труба | 352СА.13.00.005 | 1 | 1 | 25 | |||
| 26 | Труба | 352СА.13.00.006 | 1 | 1 | 26 | |||
| 27 | Переходник | 352СА.13.00.007 | 1 | 1 | 27 | |||
| 28 | Зажим | 352СА.13.00.008 | 1 | 1 | 28 | |||
| 31 | Труба | 352СА.13.00.011 | 2 | 2 | 31 | |||
| 32 | Труба | 352СА.13.00.012 | 1 | 1 | 32 | |||
| 33 | Труба | 352СА.13.00.013 | 1 | 1 | 33 | |||
| 34 | Труба | 352СА.13.00.014 | 1 | 1 | 34 | |||
| 36 | Опора | МО.00.001 | 8 | 8 | 36 | |||
| 38 | Болт | М8-6gx12.88.35.0115 | 2 | 2 | 38 | |||
| 39 | Болт | М8-6gx16.88.35.0115 | 2 | 2 | 39 | |||
| 40 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 40 | |||
| 42 | Болт | М10-6gx25.88.35.0115 | 6 | 6 | 42 | |||
| 44 | Болт | М12-6gx50.88.35.0115 | 2 | 2 | 44 | |||
| 45 | Болт | М12-6gx80.88.35.0115 | 4 | 4 | 45 | |||
| 47 | Орех | М10-6H.8.35.0115 | 2 | 2 | 47 | |||
| 48 | Орех | М16-6H.8.35.0115 | 6 | 6 | 48 | |||
| 50 | Шайба | 8.65Г.0115 | 8 | 8 | 50 | |||
| 51 | Шайба | 10.65Г.0115 | 6 | 6 | 51 | |||
| 52 | Шайба | 12.65Г.0115 | 2 | 2 | 52 | |||
| 54 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 54 | |||
| 55 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 55 | |||
| 56 | Шайба | С.12.02.Ст3.0115 | 4 | 4 | 56 | |||
| 58 | Блок радиаторов | 17567 | 1 | 1 | 58 | |||
| 60 | Орех | DIN985-Zn-12 | 4 | 4 | 60 | |||
| 62 | Зажим | TORRO50-70/12-C7W2 | 16 | 16 | 62 | |||
| 63 | Зажим TORRO | TORRO70-90/12-C7W2 | 6 | 6 | 63 | |||
| 64 | Зажим | TORRO80-100/12-C7W2 | 14 | 14 | 64 | |||
| 66 | Патрубок | 245-1008311 | 1 | 1 | 66 | |||
| 68 | Патрубок | StraighthoseVENASIL200ID=50L=50 | 1 | 1 | 68 | |||
| 69 | Патрубок | StraighthoseVENASIL200ID=53L=100 | 3 | 3 | 69 | |||
| 70 | Патрубок | StraighthoseVENASIL200ID=76L=100 | 2 | 2 | 70 | |||
| 71 | Патрубок | StraighthoseVENASIL200ID=90L=100 | 1 | 1 | 71 | |||
| 73 | Патрубок | Elbow45grVENASIL200ID=50L=100x100 | 1 | 1 | 73 | |||
| 74 | Патрубок | Elbow45grVENASIL200ID=90L=100x100 | 3 | 3 | 74 | |||
| 76 | Патрубок | Elbow90grVENASIL200ID=53L=100x100 | 3 | 3 | 76 | |||
| 78 | Патрубок | Elbow90grVENASIL200ID=76L=100x100 | 1 | 1 | 78 | |||
| 80 | Патрубок | Elbow90grVENASIL200ID=90L=100x100 | 3 | 3 | 80 |
