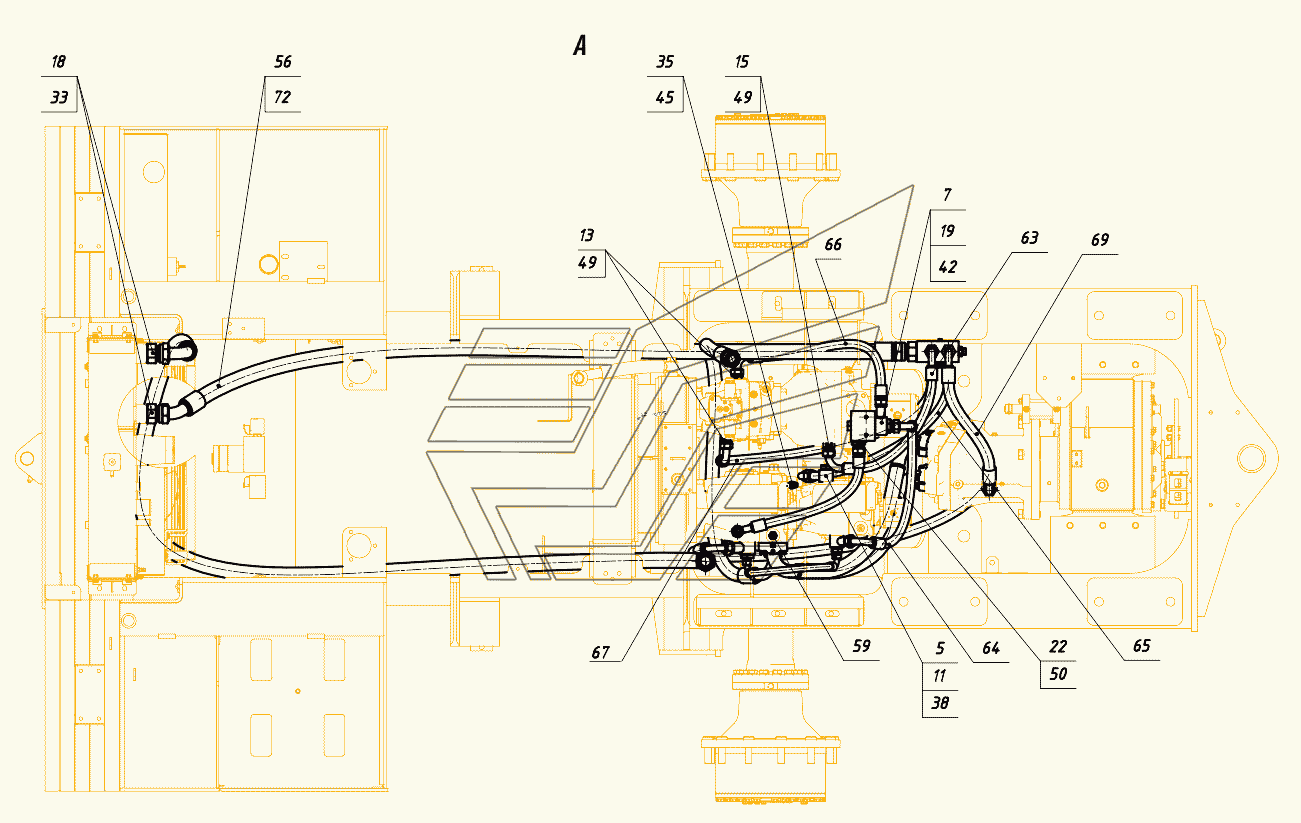

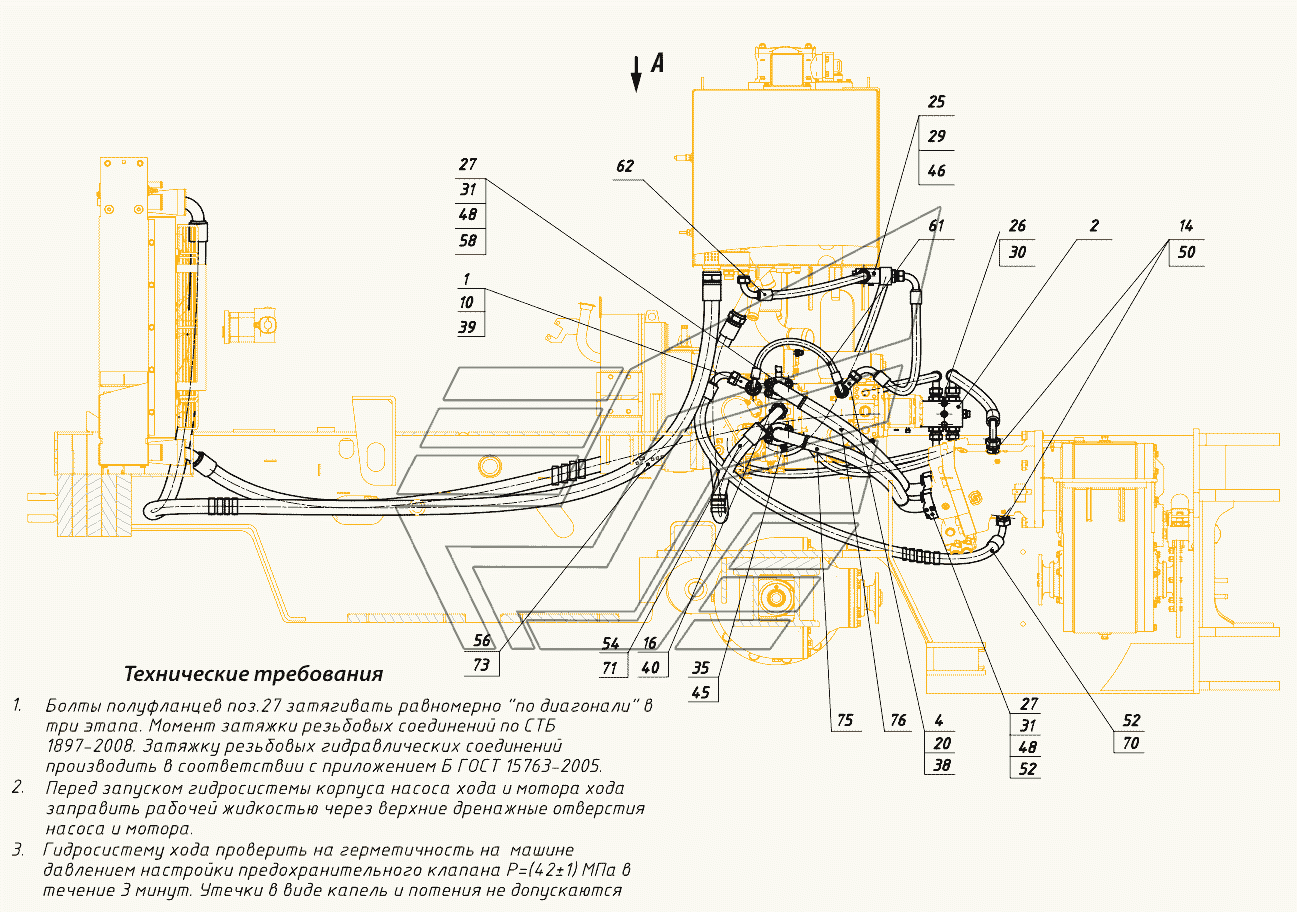

Гидравлическая система хода CA.
100%
Название детали
Угольник поворотный
Заводской номер
352СА.19.50.020
Количество на модель
1
№
1
Название детали
Коллектор
Заводской номер
352СА.19.50.030
Количество на модель
1
№
2
Название детали
Угольник поворотный
Заводской номер
525.46.02.010
Количество на модель
1
№
4
Название детали
Угольник поворотный
Заводской номер
525.46.03.000
Количество на модель
1
№
5
Название детали
Угольник поворотный
Заводской номер
540-105.19.50.010
Количество на модель
1
№
7
Название детали
Зажимной болт
Заводской номер
352СА.19.50.001
Количество на модель
1
№
10
Название детали
Зажимной болт
Заводской номер
352СА.19.50.003
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
536.19.50.001
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
2531.19.50.004
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
2551.06.00.021
Количество на модель
1
№
15
Название детали
Штуцер
Заводской номер
2681.19.50.002
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
ССР12.19.50.004-01
Количество на модель
2
№
18
Название детали
Зажимной болт
Заводской номер
ССР12.19.50.007
Количество на модель
1
№
19
Название детали
Зажимной болт
Заводской номер
ССР12.19.50.008
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
УДГ1.01.17.021
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8-6gx60.88.35.0115
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
М10-6gx80.88.35.0115
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
М12-6gx50.88.35.0115
Количество на модель
16
№
27
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
30
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
16
№
31
Название детали
Кольцо- -
Заводской номер
050-055-30-2-2
Количество на модель
2
№
33
Название детали
прокладка
Заводской номер
14М3
Количество на модель
2
№
35
Название детали
прокладка
Заводской номер
27М3
Количество на модель
4
№
38
Название детали
прокладка
Заводской номер
33М3
Количество на модель
2
№
39
Название детали
прокладка
Заводской номер
42М3
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
G1М3
Количество на модель
2
№
42
Название детали
Клапан контроля давления
Заводской номер
620.01.406.00
Количество на модель
2
№
45
Название детали
Клапан обратный
Заводской номер
CP102-1-B-HG8B-030
Количество на модель
1
№
46
Название детали
Кольцо резиновое
Заводской номер
OR37.69X3.53X
Количество на модель
4
№
48
Название детали
Кольцо уплотнительное
Заводской номер
USIT9827
Количество на модель
3
№
49
Название детали
Кольцо уплотнительное
Заводской номер
USIT9830
Количество на модель
3
№
50
Название детали
Лента спиральная черная
Заводской номер
А40x34,6x24
Количество на модель
1
№
52
Название детали
Лента спиральная
Заводской номер
А50x43,2x30
Количество на модель
1
№
54
Название детали
Лента спиральная
Заводской номер
А63x55,6x27
Количество на модель
2
№
56
Название детали
Полуфланец
Заводской номер
AFS604L13
Количество на модель
8
№
58
Название детали
Преобразователь давления
Заводской номер
MBS1250063G1354
Количество на модель
1
№
59
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-13-16-500-DKL90-DKL90
Количество на модель
1
№
61
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-20-10,5-600-DKL90-DKL90
Количество на модель
1
№
62
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-20-10,5-650-DKL90-DKL90-90
Количество на модель
1
№
63
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-20-10,5-800-DKL90-DKL90-180
Количество на модель
1
№
64
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-20-10,5-850-DKL90-DKL90
Количество на модель
1
№
65
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-20-10,5-1050-DKL-DKL90
Количество на модель
1
№
66
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-20-10,5-1100-DKL90-DKL90-270
Количество на модель
1
№
67
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-25-8,8-600-DKL90-DKL90
Количество на модель
1
№
69
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-25-8,8-1600-DKL90-DKL90
Количество на модель
1
№
70
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-32-6,3-1650-DKL-DKL90
Количество на модель
1
№
71
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-40-5-2650-DKL-DKL45
Количество на модель
1
№
72
Название детали
Рукав высокого давления (ООО
Заводской номер
РВД1SN-40-5-4050-DKL-DKL90
Количество на модель
1
№
73
Название детали
Рукав
Заводской номер
F797TC6N6N202020-700791TC-20-32-42-700-SFS90-SFS90-180
Количество на модель
1
№
75
Название детали
Рукав
Заводской номер
F797TC6N6N202020-820791TC-20-32-42-820-SFS90-SFS90-180
Количество на модель
1
№
76
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник поворотный | 352СА.19.50.020 | 1 | 1 | 1 | |||
| 2 | Коллектор | 352СА.19.50.030 | 1 | 1 | 2 | |||
| 4 | Угольник поворотный | 525.46.02.010 | 1 | 1 | 4 | |||
| 5 | Угольник поворотный | 525.46.03.000 | 1 | 1 | 5 | |||
| 7 | Угольник поворотный | 540-105.19.50.010 | 1 | 1 | 7 | |||
| 10 | Зажимной болт | 352СА.19.50.001 | 1 | 1 | 10 | |||
| 11 | Зажимной болт | 352СА.19.50.003 | 1 | 1 | 11 | |||
| 13 | Штуцер | 536.19.50.001 | 2 | 2 | 13 | |||
| 14 | Штуцер | 2531.19.50.004 | 2 | 2 | 14 | |||
| 15 | Штуцер | 2551.06.00.021 | 1 | 1 | 15 | |||
| 16 | Штуцер | 2681.19.50.002 | 1 | 1 | 16 | |||
| 18 | Штуцер | ССР12.19.50.004-01 | 2 | 2 | 18 | |||
| 19 | Зажимной болт | ССР12.19.50.007 | 1 | 1 | 19 | |||
| 20 | Зажимной болт | ССР12.19.50.008 | 1 | 1 | 20 | |||
| 22 | Штуцер | УДГ1.01.17.021 | 1 | 1 | 22 | |||
| 25 | Болт | М8-6gx60.88.35.0115 | 2 | 2 | 25 | |||
| 26 | Болт | М10-6gx80.88.35.0115 | 2 | 2 | 26 | |||
| 27 | Болт | М12-6gx50.88.35.0115 | 16 | 16 | 27 | |||
| 29 | Шайба | 8.65Г.0115 | 2 | 2 | 29 | |||
| 30 | Шайба | 10.65Г.0115 | 2 | 2 | 30 | |||
| 31 | Шайба | 12.65Г.0115 | 16 | 16 | 31 | |||
| 33 | Кольцо- - | 050-055-30-2-2 | 2 | 2 | 33 | |||
| 35 | прокладка | 14М3 | 2 | 2 | 35 | |||
| 38 | прокладка | 27М3 | 4 | 4 | 38 | |||
| 39 | прокладка | 33М3 | 2 | 2 | 39 | |||
| 40 | прокладка | 42М3 | 1 | 1 | 40 | |||
| 42 | прокладка | G1М3 | 2 | 2 | 42 | |||
| 45 | Клапан контроля давления | 620.01.406.00 | 2 | 2 | 45 | |||
| 46 | Клапан обратный | CP102-1-B-HG8B-030 | 1 | 1 | 46 | |||
| 48 | Кольцо резиновое | OR37.69X3.53X | 4 | 4 | 48 | |||
| 49 | Кольцо уплотнительное | USIT9827 | 3 | 3 | 49 | |||
| 50 | Кольцо уплотнительное | USIT9830 | 3 | 3 | 50 | |||
| 52 | Лента спиральная черная | А40x34,6x24 | 1 | 1 | 52 | |||
| 54 | Лента спиральная | А50x43,2x30 | 1 | 1 | 54 | |||
| 56 | Лента спиральная | А63x55,6x27 | 2 | 2 | 56 | |||
| 58 | Полуфланец | AFS604L13 | 8 | 8 | 58 | |||
| 59 | Преобразователь давления | MBS1250063G1354 | 1 | 1 | 59 | |||
| 61 | Рукав высокого давления | РВД1SN-13-16-500-DKL90-DKL90 | 1 | 1 | 61 | |||
| 62 | Рукав высокого давления (ООО | РВД1SN-20-10,5-600-DKL90-DKL90 | 1 | 1 | 62 | |||
| 63 | Рукав высокого давления (ООО | РВД1SN-20-10,5-650-DKL90-DKL90-90 | 1 | 1 | 63 | |||
| 64 | Рукав высокого давления (ООО | РВД1SN-20-10,5-800-DKL90-DKL90-180 | 1 | 1 | 64 | |||
| 65 | Рукав высокого давления (ООО | РВД1SN-20-10,5-850-DKL90-DKL90 | 1 | 1 | 65 | |||
| 66 | Рукав высокого давления (ООО | РВД1SN-20-10,5-1050-DKL-DKL90 | 1 | 1 | 66 | |||
| 67 | Рукав высокого давления (ООО | РВД1SN-20-10,5-1100-DKL90-DKL90-270 | 1 | 1 | 67 | |||
| 69 | Рукав высокого давления (ООО | РВД1SN-25-8,8-600-DKL90-DKL90 | 1 | 1 | 69 | |||
| 70 | Рукав высокого давления (ООО | РВД1SN-25-8,8-1600-DKL90-DKL90 | 1 | 1 | 70 | |||
| 71 | Рукав высокого давления (ООО | РВД1SN-32-6,3-1650-DKL-DKL90 | 1 | 1 | 71 | |||
| 72 | Рукав высокого давления (ООО | РВД1SN-40-5-2650-DKL-DKL45 | 1 | 1 | 72 | |||
| 73 | Рукав высокого давления (ООО | РВД1SN-40-5-4050-DKL-DKL90 | 1 | 1 | 73 | |||
| 75 | Рукав | F797TC6N6N202020-700791TC-20-32-42-700-SFS90-SFS90-180 | 1 | 1 | 75 | |||
| 76 | Рукав | F797TC6N6N202020-820791TC-20-32-42-820-SFS90-SFS90-180 | 1 | 1 | 76 |
