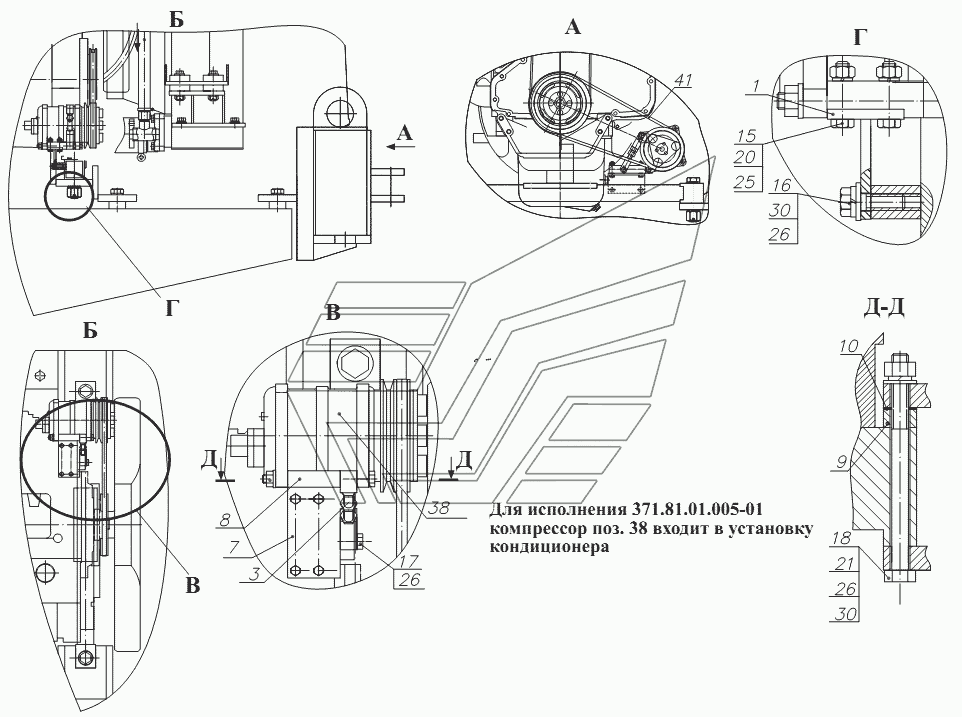

, - Установка компрессора
100%
Название детали
Кронштейн
Заводской номер
371.81.00.150
Количество на модель
1
№
1
Название детали
Устройство натяжения ремня
Заводской номер
ТО-28А.91.10.020
Количество на модель
1
№
3
Название детали
Накладка
Заводской номер
ТО-28А.91.10.001
Количество на модель
1
№
7
Название детали
Втулка распорная
Заводской номер
ТО-28А.91.10.002
Количество на модель
1
№
8
Название детали
Втулка распорная
Заводской номер
ТО-28А.91.10.002-01
Количество на модель
1
№
9
Название детали
Регулировочная шайба
Заводской номер
ТО-28А.91.10.003
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М8-6gx35.88.35.0115
Количество на модель
4
№
15
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М10-6gx40.88.35.0115
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
М10-6gx130.88.35.0115
Количество на модель
2
№
18
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
4
№
20
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
30
Название детали
Компрессор
Заводской номер
7Н154040588961
Количество на модель
1
№
38
Название детали
Ремень
Заводской номер
STANDARDА1120Ld
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 371.81.00.150 | 1 | 1 | 1 | |||
| 3 | Устройство натяжения ремня | ТО-28А.91.10.020 | 1 | 1 | 3 | |||
| 7 | Накладка | ТО-28А.91.10.001 | 1 | 1 | 7 | |||
| 8 | Втулка распорная | ТО-28А.91.10.002 | 1 | 1 | 8 | |||
| 9 | Втулка распорная | ТО-28А.91.10.002-01 | 1 | 1 | 9 | |||
| 10 | Регулировочная шайба | ТО-28А.91.10.003 | 4 | 4 | 10 | |||
| 15 | Болт | М8-6gx35.88.35.0115 | 4 | 4 | 15 | |||
| 16 | Болт | М10-6gx25.88.35.0115 | 1 | 1 | 16 | |||
| 17 | Болт | М10-6gx40.88.35.0115 | 2 | 2 | 17 | |||
| 18 | Болт | М10-6gx130.88.35.0115 | 2 | 2 | 18 | |||
| 20 | Орех | М8-6Н.8.35.0115 | 4 | 4 | 20 | |||
| 21 | Орех | М10-6Н.8.35.0115 | 2 | 2 | 21 | |||
| 25 | Шайба | 8.65Г.0115 | 4 | 4 | 25 | |||
| 26 | Шайба | 10.65Г.0115 | 4 | 4 | 26 | |||
| 30 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 30 | |||
| 38 | Компрессор | 7Н154040588961 | 1 | 1 | 38 | |||
| 41 | Ремень | STANDARDА1120Ld | 1 | 1 | 41 |
