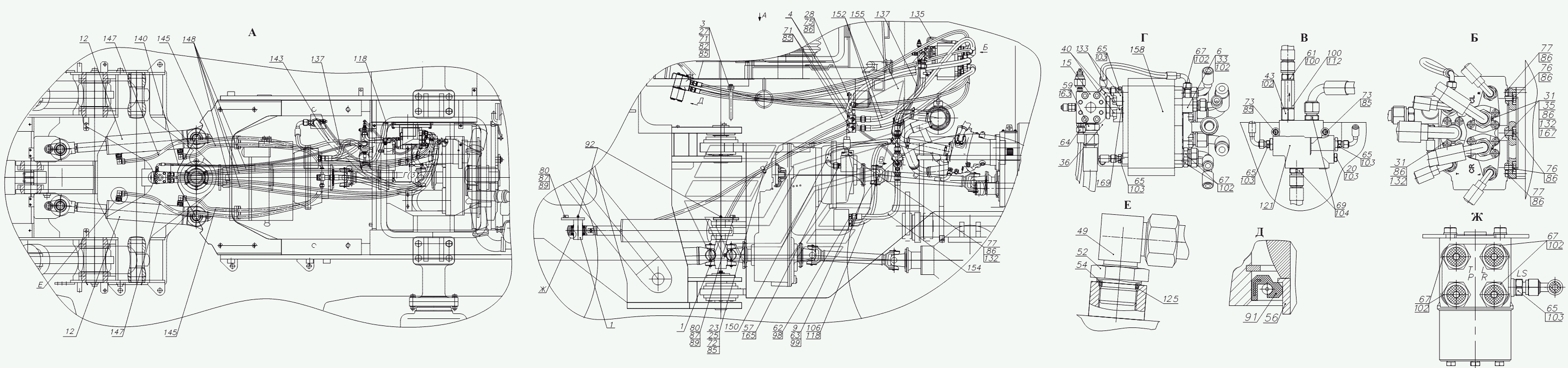

- Б Гидросистема рулевого управления
100%
Название детали
Палец
Заводской номер
361.74.05.000
Количество на модель
4
№
1
Название детали
Заглушка
Заводской номер
361.45.50.022
Количество на модель
1
№
2
Название детали
ПОДВЕС
Заводской номер
361.74.10.060
Количество на модель
1
№
3
Название детали
Тройник
Заводской номер
361.74.10.070
Количество на модель
2
№
4
Название детали
Переходник
Заводской номер
361.74.20.080
Количество на модель
1
№
6
Название детали
Соединение
Заводской номер
371.74.00.010
Количество на модель
1
№
9
Название детали
Гидроцилиндр
Заводской номер
371.74.00.100-Б
Количество на модель
2
№
12
Название детали
Блок клапанов
Заводской номер
371.74.20.000
Количество на модель
1
№
15
Название детали
Колодка
Заводской номер
361.74.00.009
Количество на модель
4
№
23
Название детали
Тарелка
Заводской номер
361.74.00.013
Количество на модель
4
№
25
Название детали
Тарелка
Заводской номер
361.74.10.002
Количество на модель
1
№
27
Название детали
Кронштейн
Заводской номер
361.74.10.005
Количество на модель
1
№
28
Название детали
Винт
Заводской номер
361.74.20.003
Количество на модель
12
№
31
Название детали
Штуцер
Заводской номер
361.74.20.005
Количество на модель
1
№
33
Название детали
Переходник
Заводской номер
361.74.20.007
Количество на модель
2
№
35
Название детали
Тарелка
Заводской номер
361.74.20.008
Количество на модель
1
№
36
Название детали
Болт
Заводской номер
371.45.00.006-Б
Количество на модель
4
№
40
Название детали
Штуцер
Заводской номер
371.74.00.001
Количество на модель
1
№
43
Название детали
Переходник
Заводской номер
371.74.00.002
Количество на модель
1
№
44
Название детали
Угольник
Заводской номер
371.74.00.007
Количество на модель
4
№
49
Название детали
Установочная гайка
Заводской номер
ДЗ-133.45.00.004
Количество на модель
4
№
52
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.00.007
Количество на модель
4
№
54
Название детали
КОЛЬЦО
Заводской номер
ТО-27-1-1008.00.003
Количество на модель
8
№
56
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
57
Название детали
Штуцер
Заводской номер
УДГ1.01.01.021
Количество на модель
1
№
59
Название детали
Штуцер
Заводской номер
УДГ1.01.02.011
Количество на модель
1
№
61
Название детали
Штуцер
Заводской номер
УДГ1.01.02.033
Количество на модель
1
№
62
Название детали
Штуцер
Заводской номер
УДГ1.01.02.042
Количество на модель
1
№
63
Название детали
Штуцер
Заводской номер
УДГ1.01.03.001
Количество на модель
1
№
64
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
5
№
65
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
7
№
67
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
2
№
69
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
6
№
71
Название детали
Болт
Заводской номер
M8-6gx50.88.35.0115
Количество на модель
4
№
72
Название детали
Болт
Заводской номер
M8-6gx80.88.35.0115
Количество на модель
2
№
73
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
2
№
75
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
3
№
76
Название детали
Винт
Заводской номер
M10-6gx30.88.35.0115
Количество на модель
8
№
77
Название детали
Болт
Заводской номер
M16x1,5-6gx25.109.40X.0115
Количество на модель
4
№
80
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
2
№
82
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
85
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
13
№
86
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
87
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
4
№
89
Название детали
Манжета-
Заводской номер
1.2-65x90-3
Количество на модель
8
№
91
Название детали
Масленка
Заводской номер
Г3.Ц6.хр
Количество на модель
4
№
92
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
95
Название детали
прокладка
Заводской номер
14М3
Количество на модель
6
№
97
Название детали
прокладка
Заводской номер
22М3
Количество на модель
1
№
98
Название детали
прокладка
Заводской номер
26М3
Количество на модель
2
№
99
Название детали
прокладка
Заводской номер
27М3
Количество на модель
2
№
100
Название детали
прокладка
Заводской номер
G1/2М3
Количество на модель
10
№
102
Название детали
прокладка
Заводской номер
G3/4М3
Количество на модель
2
№
103
Название детали
Рукав
Заводской номер
25x35-1,6
Количество на модель
1
№
106
Название детали
Кольцо- -
Заводской номер
019-023-25-2-2
Количество на модель
2
№
108
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
5
№
109
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
4
№
110
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
111
Название детали
Клапан обратный
Заводской номер
8КО-16/3Т05
Количество на модель
1
№
112
Название детали
Датчик давления
Заводской номер
МО15440/2,5Bar(NC)
Количество на модель
1
№
115
Название детали
Зажим
Заводской номер
TORRO32-50/9-C7W2
Количество на модель
2
№
118
Название детали
Клапан приоритетный
Заводской номер
OLS160152B1005
Количество на модель
1
№
121
Название детали
Полуфланец
Заводской номер
P10FIS8184L1(NP25)SAEI518b
Количество на модель
8
№
132
Название детали
Полуфланец
Заводской номер
P10FIS8184L11/4(NP32)SAEI518b
Количество на модель
2
№
133
Название детали
РВД
Заводской номер
lSN-6-22,5-350-DKL90-DKL90
Количество на модель
1
№
135
Название детали
РВД
Заводской номер
lSN-6-22,5-1050-DKL-DKL90
Количество на модель
2
№
137
Название детали
РВД
Заводской номер
1SN-6-22,5-1850-DKL-DKL90
Количество на модель
1
№
140
Название детали
РВД
Заводской номер
lSN-25-8,8-1700-SFL-SFL90
Количество на модель
1
№
143
Название детали
РВД
Заводской номер
2SN-13-27,5-1400-DKL-DKL45
Количество на модель
2
№
145
Название детали
РВД
Заводской номер
2SN-13-27,5-1750-DKL-DKL45
Количество на модель
2
№
147
Название детали
РВД
Заводской номер
2SN-13-27,5-2200-DKL-DKL90
Количество на модель
4
№
148
Название детали
РВД
Заводской номер
2SN-20-21,5-650-DKL90-DKL90
Количество на модель
1
№
150
Название детали
РВД
Заводской номер
2SN-20-21,5-1150-DKL-DKL90
Количество на модель
2
№
152
Название детали
РВД
Заводской номер
4SP-20-35-650-DKL-DKL
Количество на модель
1
№
154
Название детали
РВД
Заводской номер
4SP-20-35-1100-DKL90-DKL45-270
Количество на модель
1
№
155
Название детали
Усилитель потока
Заводской номер
OSQB5150F0031
Количество на модель
1
№
158
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец | 361.74.05.000 | 4 | 4 | 1 | |||
| 2 | Заглушка | 361.45.50.022 | 1 | 1 | 2 | |||
| 3 | ПОДВЕС | 361.74.10.060 | 1 | 1 | 3 | |||
| 4 | Тройник | 361.74.10.070 | 2 | 2 | 4 | |||
| 6 | Переходник | 361.74.20.080 | 1 | 1 | 6 | |||
| 9 | Соединение | 371.74.00.010 | 1 | 1 | 9 | |||
| 12 | Гидроцилиндр | 371.74.00.100-Б | 2 | 2 | 12 | |||
| 15 | Блок клапанов | 371.74.20.000 | 1 | 1 | 15 | |||
| 23 | Колодка | 361.74.00.009 | 4 | 4 | 23 | |||
| 25 | Тарелка | 361.74.00.013 | 4 | 4 | 25 | |||
| 27 | Тарелка | 361.74.10.002 | 1 | 1 | 27 | |||
| 28 | Кронштейн | 361.74.10.005 | 1 | 1 | 28 | |||
| 31 | Винт | 361.74.20.003 | 12 | 12 | 31 | |||
| 33 | Штуцер | 361.74.20.005 | 1 | 1 | 33 | |||
| 35 | Переходник | 361.74.20.007 | 2 | 2 | 35 | |||
| 36 | Тарелка | 361.74.20.008 | 1 | 1 | 36 | |||
| 40 | Болт | 371.45.00.006-Б | 4 | 4 | 40 | |||
| 43 | Штуцер | 371.74.00.001 | 1 | 1 | 43 | |||
| 44 | Переходник | 371.74.00.002 | 1 | 1 | 44 | |||
| 49 | Угольник | 371.74.00.007 | 4 | 4 | 49 | |||
| 52 | Установочная гайка | ДЗ-133.45.00.004 | 4 | 4 | 52 | |||
| 54 | Защитная шайба | ДЗ-133.45.00.007 | 4 | 4 | 54 | |||
| 56 | КОЛЬЦО | ТО-27-1-1008.00.003 | 8 | 8 | 56 | |||
| 57 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 57 | |||
| 59 | Штуцер | УДГ1.01.01.021 | 1 | 1 | 59 | |||
| 61 | Штуцер | УДГ1.01.02.011 | 1 | 1 | 61 | |||
| 62 | Штуцер | УДГ1.01.02.033 | 1 | 1 | 62 | |||
| 63 | Штуцер | УДГ1.01.02.042 | 1 | 1 | 63 | |||
| 64 | Штуцер | УДГ1.01.03.001 | 1 | 1 | 64 | |||
| 65 | Штуцер | УДГ1.01.17.001 | 5 | 5 | 65 | |||
| 67 | Штуцер | УДГ1.01.17.009 | 7 | 7 | 67 | |||
| 69 | Штуцер | УДГ1.01.17.018 | 2 | 2 | 69 | |||
| 71 | Болт | M8-6gx25.88.35.0115 | 6 | 6 | 71 | |||
| 72 | Болт | M8-6gx50.88.35.0115 | 4 | 4 | 72 | |||
| 73 | Болт | M8-6gx80.88.35.0115 | 2 | 2 | 73 | |||
| 75 | Болт | M10-6gx20.88.35.0115 | 2 | 2 | 75 | |||
| 76 | Болт | M10-6gx25.88.35.0115 | 3 | 3 | 76 | |||
| 77 | Винт | M10-6gx30.88.35.0115 | 8 | 8 | 77 | |||
| 80 | Болт | M16x1,5-6gx25.109.40X.0115 | 4 | 4 | 80 | |||
| 82 | Орех | M8-6H.8.35.0115 | 2 | 2 | 82 | |||
| 85 | Шайба | 8.65Г.0115 | 12 | 12 | 85 | |||
| 86 | Шайба | 10.65Г.0115 | 13 | 13 | 86 | |||
| 87 | Шайба | 16.65Г.0115 | 4 | 4 | 87 | |||
| 89 | Шайба | С.16.02.Ст3.0115 | 4 | 4 | 89 | |||
| 91 | Манжета- | 1.2-65x90-3 | 8 | 8 | 91 | |||
| 92 | Масленка | Г3.Ц6.хр | 4 | 4 | 92 | |||
| 95 | прокладка | 10М3 | 1 | 1 | 95 | |||
| 97 | прокладка | 14М3 | 6 | 6 | 97 | |||
| 98 | прокладка | 22М3 | 1 | 1 | 98 | |||
| 99 | прокладка | 26М3 | 2 | 2 | 99 | |||
| 100 | прокладка | 27М3 | 2 | 2 | 100 | |||
| 102 | прокладка | G1/2М3 | 10 | 10 | 102 | |||
| 103 | прокладка | G3/4М3 | 2 | 2 | 103 | |||
| 106 | Рукав | 25x35-1,6 | 1 | 1 | 106 | |||
| 108 | Кольцо- - | 019-023-25-2-2 | 2 | 2 | 108 | |||
| 109 | Кольцо | 024-029-30-2-2 | 5 | 5 | 109 | |||
| 110 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 4 | 4 | 110 | |||
| 111 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 111 | |||
| 112 | Клапан обратный | 8КО-16/3Т05 | 1 | 1 | 112 | |||
| 115 | Датчик давления | МО15440/2,5Bar(NC) | 1 | 1 | 115 | |||
| 118 | Зажим | TORRO32-50/9-C7W2 | 2 | 2 | 118 | |||
| 121 | Клапан приоритетный | OLS160152B1005 | 1 | 1 | 121 | |||
| 132 | Полуфланец | P10FIS8184L1(NP25)SAEI518b | 8 | 8 | 132 | |||
| 133 | Полуфланец | P10FIS8184L11/4(NP32)SAEI518b | 2 | 2 | 133 | |||
| 135 | РВД | lSN-6-22,5-350-DKL90-DKL90 | 1 | 1 | 135 | |||
| 137 | РВД | lSN-6-22,5-1050-DKL-DKL90 | 2 | 2 | 137 | |||
| 140 | РВД | 1SN-6-22,5-1850-DKL-DKL90 | 1 | 1 | 140 | |||
| 143 | РВД | lSN-25-8,8-1700-SFL-SFL90 | 1 | 1 | 143 | |||
| 145 | РВД | 2SN-13-27,5-1400-DKL-DKL45 | 2 | 2 | 145 | |||
| 147 | РВД | 2SN-13-27,5-1750-DKL-DKL45 | 2 | 2 | 147 | |||
| 148 | РВД | 2SN-13-27,5-2200-DKL-DKL90 | 4 | 4 | 148 | |||
| 150 | РВД | 2SN-20-21,5-650-DKL90-DKL90 | 1 | 1 | 150 | |||
| 152 | РВД | 2SN-20-21,5-1150-DKL-DKL90 | 2 | 2 | 152 | |||
| 154 | РВД | 4SP-20-35-650-DKL-DKL | 1 | 1 | 154 | |||
| 155 | РВД | 4SP-20-35-1100-DKL90-DKL45-270 | 1 | 1 | 155 | |||
| 158 | Усилитель потока | OSQB5150F0031 | 1 | 1 | 158 |
