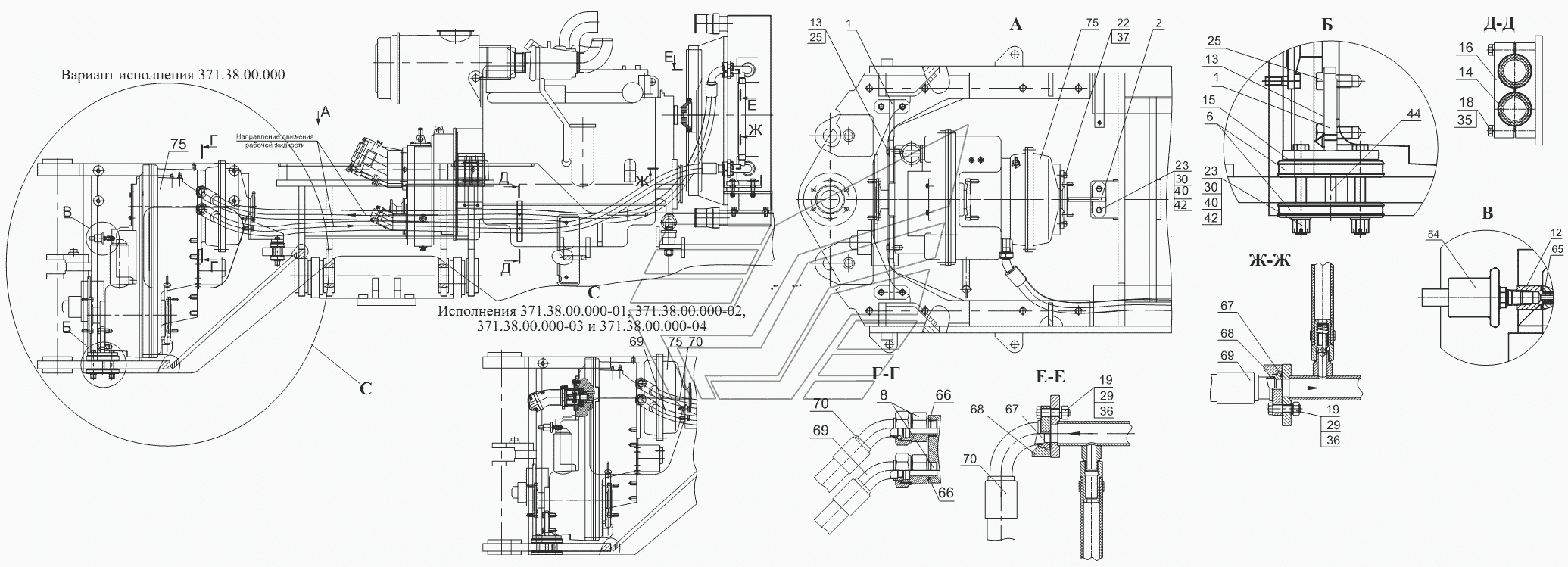

Установка GMP
100%
Название детали
Кронштейн
Заводской номер
371.38.00.100
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
361.38.00.200
Количество на модель
1
№
2
Название детали
Нижний амортизатор
Заводской номер
ТО-28А.02.00.400
Количество на модель
6
№
6
Название детали
Штуцер
Заводской номер
361.38.02.011
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
361.38.02.014
Количество на модель
1
№
12
Название детали
Стопорная пластина
Заводской номер
371.38.00.002
Количество на модель
2
№
13
Название детали
Тарелка
Заводской номер
ТО-18Б.76.00.007
Количество на модель
2
№
14
Название детали
Прокладка регулировочная
Заводской номер
ТО-27-1А-0500.00.001
Количество на модель
6
№
15
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.009
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
M10-6gx55.88.35.0115
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
M12-6gx45.109.40X.0115
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
M16-6gx40.88.35.0115
Количество на модель
4
№
22
Название детали
Болт
Заводской номер
2M16x1,5-6gx130.109.40X.0115
Количество на модель
6
№
23
Название детали
Болт
Заводской номер
M20-6gx45.88.35.0115
Количество на модель
4
№
25
Название детали
Орех
Заводской номер
М12-6Н.10.40Х.0115
Количество на модель
8
№
29
Название детали
Орех
Заводской номер
М16х1,5-6Н.10.40Х.0115
Количество на модель
6
№
30
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
8
№
36
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
37
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
6
№
40
Название детали
Шплинт
Заводской номер
4x36.019
Количество на модель
6
№
42
Название детали
Штифт
Заводской номер
16x55
Количество на модель
6
№
44
Название детали
Датчик
Заводской номер
ДД-20
Количество на модель
1
№
54
Название детали
О- Кольцо
Заводской номер
7.7x1.9NBR70
Количество на модель
1
№
65
Название детали
О- Кольцо
Заводской номер
29.5x3NBR70
Количество на модель
2
№
66
Название детали
О- Кольцо
Заводской номер
38x3.6NBR70
Количество на модель
2
№
67
Название детали
Полуфланец
Заводской номер
NP32Р10FIS8184SAEI518b
Количество на модель
4
№
68
Название детали
РВД
Заводской номер
1SN-32-6,3-3150-DKOS45(M52x2)-SFL(#50,8)
Количество на модель
1
№
69
Название детали
РВД
Заводской номер
1SN-32-6,3-3350-DKOS45(M52x2)-SFL(#50,8)
Количество на модель
1
№
69
Название детали
РВД
Заводской номер
1SN-32-6,3-3350-DKOS45(M52x2)-SFL90(#50,8)-270
Количество на модель
1
№
70
Название детали
Передача гидромеханическая
Заводской номер
4657654142
Количество на модель
1
№
75
Название детали
Передача гидромеханическая
Заводской номер
371.17.00.010
Количество на модель
1
№
75
Название детали
Передача гидромеханическая
Заводской номер
371.17.00.010-01
Количество на модель
1
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 371.38.00.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 361.38.00.200 | 1 | 1 | 2 | |||
| 6 | Нижний амортизатор | ТО-28А.02.00.400 | 6 | 6 | 6 | |||
| 8 | Штуцер | 361.38.02.011 | 2 | 2 | 8 | |||
| 12 | Штуцер | 361.38.02.014 | 1 | 1 | 12 | |||
| 13 | Стопорная пластина | 371.38.00.002 | 2 | 2 | 13 | |||
| 14 | Тарелка | ТО-18Б.76.00.007 | 2 | 2 | 14 | |||
| 15 | Прокладка регулировочная | ТО-27-1А-0500.00.001 | 6 | 6 | 15 | |||
| 16 | Колодка верхняя | УДГ1.17.05.009 | 1 | 1 | 16 | |||
| 18 | Болт | M10-6gx55.88.35.0115 | 2 | 2 | 18 | |||
| 19 | Болт | M12-6gx45.109.40X.0115 | 8 | 8 | 19 | |||
| 22 | Болт | M16-6gx40.88.35.0115 | 4 | 4 | 22 | |||
| 23 | Болт | 2M16x1,5-6gx130.109.40X.0115 | 6 | 6 | 23 | |||
| 25 | Болт | M20-6gx45.88.35.0115 | 4 | 4 | 25 | |||
| 29 | Орех | М12-6Н.10.40Х.0115 | 8 | 8 | 29 | |||
| 30 | Орех | М16х1,5-6Н.10.40Х.0115 | 6 | 6 | 30 | |||
| 35 | Шайба | 10.65Г.0115 | 2 | 2 | 35 | |||
| 36 | Шайба | 12.65Г.0115 | 8 | 8 | 36 | |||
| 37 | Шайба | 16.65Г.0115 | 4 | 4 | 37 | |||
| 40 | Шайба | С.16.02.Ст3.0115 | 6 | 6 | 40 | |||
| 42 | Шплинт | 4x36.019 | 6 | 6 | 42 | |||
| 44 | Штифт | 16x55 | 6 | 6 | 44 | |||
| 54 | Датчик | ДД-20 | 1 | 1 | 54 | |||
| 65 | О- Кольцо | 7.7x1.9NBR70 | 1 | 1 | 65 | |||
| 66 | О- Кольцо | 29.5x3NBR70 | 2 | 2 | 66 | |||
| 67 | О- Кольцо | 38x3.6NBR70 | 2 | 2 | 67 | |||
| 68 | Полуфланец | NP32Р10FIS8184SAEI518b | 4 | 4 | 68 | |||
| 69 | РВД | 1SN-32-6,3-3150-DKOS45(M52x2)-SFL(#50,8) | 1 | 1 | 69 | |||
| 69 | РВД | 1SN-32-6,3-3350-DKOS45(M52x2)-SFL(#50,8) | 1 | 1 | 69 | |||
| 70 | РВД | 1SN-32-6,3-3350-DKOS45(M52x2)-SFL90(#50,8)-270 | 1 | 1 | 70 | |||
| 75 | Передача гидромеханическая | 4657654142 | 1 | 1 | 75 | |||
| 75 | Передача гидромеханическая | 371.17.00.010 | 1 | 1 | 75 | |||
| 75 | Передача гидромеханическая | 371.17.00.010-01 | 1 | 1 | 75 |
