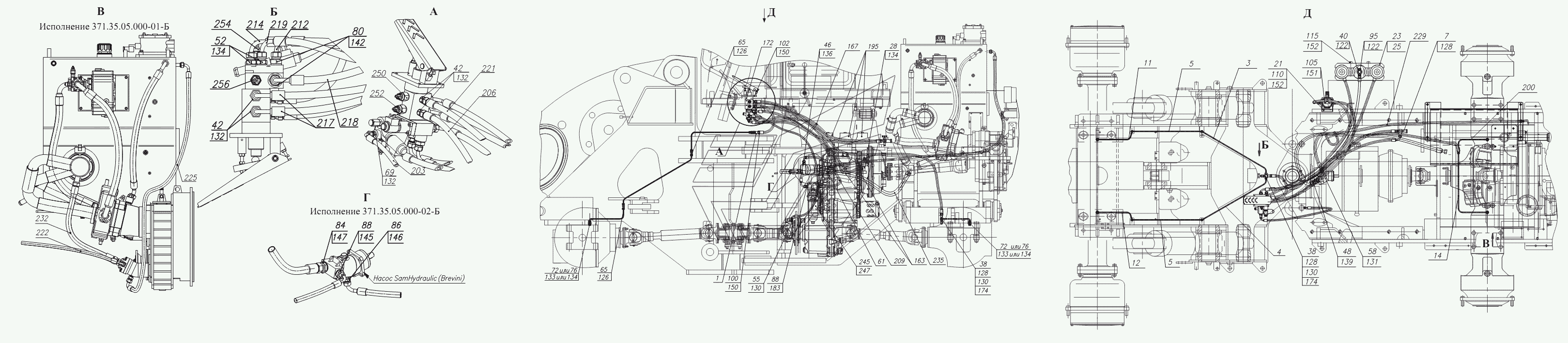

- Б Гидросистема тормозов
100%
Название детали
Кронштейн
Заводской номер
361.75.10.060
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
361.75.10.090-Б
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
361.75.10.100-Б
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
361.75.10.110-Б
Количество на модель
2
№
5
Название детали
Коллектор
Заводской номер
361.75.20.050
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
361.75.20.130-Б
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
361.75.20.140-Б
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
361.75.20.170-Б
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
2541.17.14.100
Количество на модель
1
№
21
Название детали
Прижим
Заводской номер
361.75.10.001
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
361.75.10.003
Количество на модель
6
№
25
Название детали
Переходник
Заводской номер
361.75.10.006
Количество на модель
3
№
28
Название детали
Тройник
Заводской номер
2661.10.00.002
Количество на модель
2
№
38
Название детали
Штуцер
Заводской номер
УДГ1.01.01.004
Количество на модель
3
№
40
Название детали
Штуцер
Заводской номер
УДГ1.01.02.003
Количество на модель
4
№
42
Название детали
Штуцер
Заводской номер
УДГ1.01.02.008
Количество на модель
1
№
46
Название детали
Штуцер
Заводской номер
УДГ1.01.02.011
Количество на модель
1
№
48
Название детали
Штуцер
Заводской номер
УДГ1.01.02.028
Количество на модель
2
№
52
Название детали
Штуцер
Заводской номер
УДГ1.01.02.037
Количество на модель
1
№
55
Название детали
Штуцер
Заводской номер
УДГ1.01.02.060
Количество на модель
1
№
58
Название детали
Штуцер
Заводской номер
УДГ1.01.03.003
Количество на модель
1
№
61
Название детали
Штуцер
Заводской номер
УДГ1.01.06.001
Количество на модель
4
№
65
Название детали
Штуцер
Заводской номер
УДГ1.01.07.002
Количество на модель
1
№
69
Название детали
Штуцер
Заводской номер
УДГ1.01.07.005
Количество на модель
4
№
72
Название детали
Штуцер
Заводской номер
УДГ1.01.07.016
Количество на модель
4
№
76
Название детали
Штуцер
Заводской номер
УДГ1.01.17.011
Количество на модель
2
№
80
Название детали
Штуцер
Заводской номер
УДГ1.01.17.021
Количество на модель
1
№
84
Название детали
Штуцер
Заводской номер
УДГ1.01.17.033
Количество на модель
1
№
86
Название детали
Штуцер
Заводской номер
УДГ1.01.17.036
Количество на модель
2
№
88
Название детали
Заглушка
Заводской номер
УДГ1.09.01.003
Количество на модель
3
№
95
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
2
№
100
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
102
Название детали
Болт
Заводской номер
M10-6gx16.88.35.0115
Количество на модель
3
№
105
Название детали
Болт
Заводской номер
М12-6gx20.88.35.0115
Количество на модель
2
№
110
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
2
№
116
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
6
№
122
Название детали
О- Кольцо
Заводской номер
12.6x2.5NBR90
Количество на модель
6
№
122
Название детали
Контргайка
Заводской номер
М14
Количество на модель
4
№
126
Название детали
Контргайка
Заводской номер
М18
Количество на модель
3
№
128
Название детали
прокладка
Заводской номер
10М3
Количество на модель
7
№
130
Название детали
прокладка
Заводской номер
12М3
Количество на модель
1
№
131
Название детали
прокладка
Заводской номер
14М3
Количество на модель
5
№
132
Название детали
прокладка
Заводской номер
16М3
Количество на модель
4
№
133
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
9
№
134
Название детали
прокладка
Заводской номер
22М3
Количество на модель
1
№
136
Название детали
прокладка
Заводской номер
27М3
Количество на модель
1
№
139
Название детали
прокладка
Заводской номер
G1/2М3
Количество на модель
2
№
142
Название детали
прокладка
Заводской номер
G3/4М3
Количество на модель
2
№
145
Название детали
Прокладка
Заводской номер
G3/8М3
Количество на модель
1
№
147
Название детали
прокладка
Заводской номер
G1М3
Количество на модель
1
№
148
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
6
№
150
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
3
№
151
Название детали
Шайба
Заводской номер
12.01.08кп.0115
Количество на модель
4
№
152
Название детали
Шпилька
Заводской номер
М12-6gx150.56.0115
Количество на модель
2
№
157
Название детали
Датчик давления
Заводской номер
1602.3829
Количество на модель
2
№
163
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
1
№
167
Название детали
Клапан гидравлический тормозной
Заводской номер
S6123549/Z3-130
Количество на модель
1
№
172
Название детали
Клапан контроля давления
Заводской номер
620.01.010.51
Количество на модель
2
№
174
Название детали
Пневмогидроаккумулятор
Заводской номер
LA.1.1,5.1.0.S.A
Количество на модель
3
№
195
Название детали
РВД
Заводской номер
1SN-6-22,5-350-DKT-DKT90
Количество на модель
1
№
200
Название детали
РВД
Заводской номер
1SN-6-22,5-1550-DKT90-DKT90-270
Количество на модель
1
№
203
Название детали
РВД
Заводской номер
1SN-10-18-700-DKT-DKT
Количество на модель
1
№
206
Название детали
РВД
Заводской номер
1SN-10-18-1200-DKT90-DKT90
Количество на модель
1
№
209
Название детали
РВД
Заводской номер
1SN-10-18-1300-DKT90-DKT90-270
Количество на модель
1
№
212
Название детали
РВД
Заводской номер
1SN-10-18-1450-DKT-DKT90
Количество на модель
1
№
214
Название детали
РВД
Заводской номер
1SN-10-18-1800-DKT90-DKT90
Количество на модель
1
№
217
Название детали
РВД
Заводской номер
1SN-10-18-1800-DKT-DKT90
Количество на модель
2
№
218
Название детали
РВД
Заводской номер
1SN-10-18-1850-DKL-DKL90
Количество на модель
1
№
219
Название детали
РВД
Заводской номер
1SN-10-18-2400-DKL-DKL
Количество на модель
1
№
221
Название детали
РВД
Заводской номер
1SN-10-18-2500-DKL90-DKL90-270
Количество на модель
1
№
222
Название детали
РВД
Заводской номер
1SN-13-16-1850-DKL90-DKL90-90
Количество на модель
1
№
225
Название детали
РВД
Заводской номер
1SN-13-16-4000-DKL45-DKL90-90
Количество на модель
1
№
229
Название детали
РВД
Заводской номер
1SN-20-10,5-600-DKL-DKL
Количество на модель
1
№
232
Название детали
РВД
Заводской номер
1SN-20-10,5-1600-DKL-DKL90
Количество на модель
1
№
235
Название детали
Фильтр
Заводской номер
SPM302FV2CB472XX
Количество на модель
1
№
245
Название детали
Фильтроэлемент
Заводской номер
CCH302FD1
Количество на модель
1
№
247
Название детали
Датчик давления
Заводской номер
41B10862T3D
Количество на модель
1
№
250
Название детали
Электрический переключатель давления
Заводской номер
41B10863T15D
Количество на модель
1
№
252
Название детали
Электрический переключатель давления
Заводской номер
41C10865T120D
Количество на модель
1
№
254
Название детали
Электрический переключатель
Заводской номер
41C20865T130D
Количество на модель
1
№
256
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 361.75.10.060 | 1 | 1 | 1 | |||
| 3 | Трубопровод | 361.75.10.090-Б | 1 | 1 | 3 | |||
| 4 | Трубопровод | 361.75.10.100-Б | 1 | 1 | 4 | |||
| 5 | Трубопровод | 361.75.10.110-Б | 2 | 2 | 5 | |||
| 7 | Коллектор | 361.75.20.050 | 1 | 1 | 7 | |||
| 11 | Трубопровод | 361.75.20.130-Б | 1 | 1 | 11 | |||
| 12 | Трубопровод | 361.75.20.140-Б | 1 | 1 | 12 | |||
| 14 | Трубопровод | 361.75.20.170-Б | 1 | 1 | 14 | |||
| 21 | Кронштейн | 2541.17.14.100 | 1 | 1 | 21 | |||
| 23 | Прижим | 361.75.10.001 | 1 | 1 | 23 | |||
| 25 | прокладка | 361.75.10.003 | 6 | 6 | 25 | |||
| 28 | Переходник | 361.75.10.006 | 3 | 3 | 28 | |||
| 38 | Тройник | 2661.10.00.002 | 2 | 2 | 38 | |||
| 40 | Штуцер | УДГ1.01.01.004 | 3 | 3 | 40 | |||
| 42 | Штуцер | УДГ1.01.02.003 | 4 | 4 | 42 | |||
| 46 | Штуцер | УДГ1.01.02.008 | 1 | 1 | 46 | |||
| 48 | Штуцер | УДГ1.01.02.011 | 1 | 1 | 48 | |||
| 52 | Штуцер | УДГ1.01.02.028 | 2 | 2 | 52 | |||
| 55 | Штуцер | УДГ1.01.02.037 | 1 | 1 | 55 | |||
| 58 | Штуцер | УДГ1.01.02.060 | 1 | 1 | 58 | |||
| 61 | Штуцер | УДГ1.01.03.003 | 1 | 1 | 61 | |||
| 65 | Штуцер | УДГ1.01.06.001 | 4 | 4 | 65 | |||
| 69 | Штуцер | УДГ1.01.07.002 | 1 | 1 | 69 | |||
| 72 | Штуцер | УДГ1.01.07.005 | 4 | 4 | 72 | |||
| 76 | Штуцер | УДГ1.01.07.016 | 4 | 4 | 76 | |||
| 80 | Штуцер | УДГ1.01.17.011 | 2 | 2 | 80 | |||
| 84 | Штуцер | УДГ1.01.17.021 | 1 | 1 | 84 | |||
| 86 | Штуцер | УДГ1.01.17.033 | 1 | 1 | 86 | |||
| 88 | Штуцер | УДГ1.01.17.036 | 2 | 2 | 88 | |||
| 95 | Заглушка | УДГ1.09.01.003 | 3 | 3 | 95 | |||
| 100 | Болт | М8-6gx16.88.35.0115 | 2 | 2 | 100 | |||
| 102 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 102 | |||
| 105 | Болт | M10-6gx16.88.35.0115 | 3 | 3 | 105 | |||
| 110 | Болт | М12-6gx20.88.35.0115 | 2 | 2 | 110 | |||
| 116 | Орех | М12-6Н.8.35.0115 | 2 | 2 | 116 | |||
| 122 | КОЛЬЦО | 013-017-25-2-2 | 6 | 6 | 122 | |||
| 122 | О- Кольцо | 12.6x2.5NBR90 | 6 | 6 | 122 | |||
| 126 | Контргайка | М14 | 4 | 4 | 126 | |||
| 128 | Контргайка | М18 | 3 | 3 | 128 | |||
| 130 | прокладка | 10М3 | 7 | 7 | 130 | |||
| 131 | прокладка | 12М3 | 1 | 1 | 131 | |||
| 132 | прокладка | 14М3 | 5 | 5 | 132 | |||
| 133 | прокладка | 16М3 | 4 | 4 | 133 | |||
| 134 | Прокладка | 18М3 | 9 | 9 | 134 | |||
| 136 | прокладка | 22М3 | 1 | 1 | 136 | |||
| 139 | прокладка | 27М3 | 1 | 1 | 139 | |||
| 142 | прокладка | G1/2М3 | 2 | 2 | 142 | |||
| 145 | прокладка | G3/4М3 | 2 | 2 | 145 | |||
| 147 | Прокладка | G3/8М3 | 1 | 1 | 147 | |||
| 148 | прокладка | G1М3 | 1 | 1 | 148 | |||
| 150 | Шайба | 8.65Г.0115 | 6 | 6 | 150 | |||
| 151 | Шайба | 10.65Г.0115 | 3 | 3 | 151 | |||
| 152 | Шайба | 12.01.08кп.0115 | 4 | 4 | 152 | |||
| 157 | Шпилька | М12-6gx150.56.0115 | 2 | 2 | 157 | |||
| 163 | Датчик давления | 1602.3829 | 2 | 2 | 163 | |||
| 167 | Кабельная стяжка | TKUV30/8 | 1 | 1 | 167 | |||
| 172 | Клапан гидравлический тормозной | S6123549/Z3-130 | 1 | 1 | 172 | |||
| 174 | Клапан контроля давления | 620.01.010.51 | 2 | 2 | 174 | |||
| 195 | Пневмогидроаккумулятор | LA.1.1,5.1.0.S.A | 3 | 3 | 195 | |||
| 200 | РВД | 1SN-6-22,5-350-DKT-DKT90 | 1 | 1 | 200 | |||
| 203 | РВД | 1SN-6-22,5-1550-DKT90-DKT90-270 | 1 | 1 | 203 | |||
| 206 | РВД | 1SN-10-18-700-DKT-DKT | 1 | 1 | 206 | |||
| 209 | РВД | 1SN-10-18-1200-DKT90-DKT90 | 1 | 1 | 209 | |||
| 212 | РВД | 1SN-10-18-1300-DKT90-DKT90-270 | 1 | 1 | 212 | |||
| 214 | РВД | 1SN-10-18-1450-DKT-DKT90 | 1 | 1 | 214 | |||
| 217 | РВД | 1SN-10-18-1800-DKT90-DKT90 | 1 | 1 | 217 | |||
| 218 | РВД | 1SN-10-18-1800-DKT-DKT90 | 2 | 2 | 218 | |||
| 219 | РВД | 1SN-10-18-1850-DKL-DKL90 | 1 | 1 | 219 | |||
| 221 | РВД | 1SN-10-18-2400-DKL-DKL | 1 | 1 | 221 | |||
| 222 | РВД | 1SN-10-18-2500-DKL90-DKL90-270 | 1 | 1 | 222 | |||
| 225 | РВД | 1SN-13-16-1850-DKL90-DKL90-90 | 1 | 1 | 225 | |||
| 229 | РВД | 1SN-13-16-4000-DKL45-DKL90-90 | 1 | 1 | 229 | |||
| 232 | РВД | 1SN-20-10,5-600-DKL-DKL | 1 | 1 | 232 | |||
| 235 | РВД | 1SN-20-10,5-1600-DKL-DKL90 | 1 | 1 | 235 | |||
| 245 | Фильтр | SPM302FV2CB472XX | 1 | 1 | 245 | |||
| 247 | Фильтроэлемент | CCH302FD1 | 1 | 1 | 247 | |||
| 250 | Датчик давления | 41B10862T3D | 1 | 1 | 250 | |||
| 252 | Электрический переключатель давления | 41B10863T15D | 1 | 1 | 252 | |||
| 254 | Электрический переключатель давления | 41C10865T120D | 1 | 1 | 254 | |||
| 256 | Электрический переключатель | 41C20865T130D | 1 | 1 | 256 |
