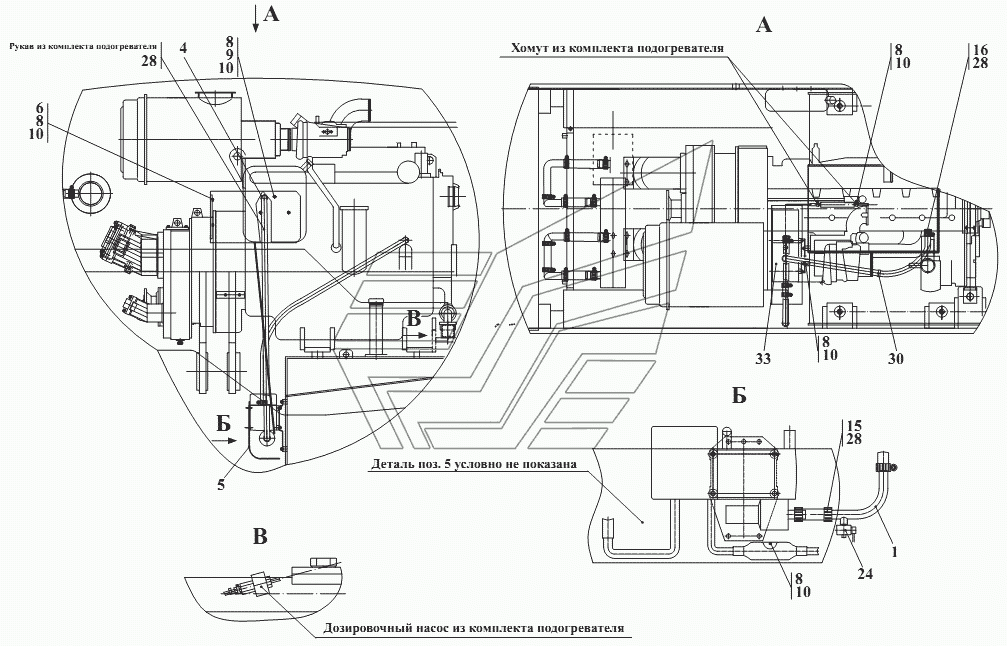

Установка подогревателя
100%
Название детали
Трубопровод
Заводской номер
371.41.04.100
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
371.41.04.001
Количество на модель
2
№
4
Название детали
Кожух
Заводской номер
371.41.04.002
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
371.41.04.004
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
M8-6gx16.56.0115
Количество на модель
16
№
8
Название детали
Орех
Заводской номер
M8-6H.5.0115
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
16
№
10
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
15
Название детали
Кран
Заводской номер
ПС7-0
Количество на модель
1
№
24
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
6
№
28
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
2
№
30
Название детали
Отопитель жидкостный
Заводской номер
HYDRONIC10
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 371.41.04.100 | 1 | 1 | 1 | |||
| 4 | Штуцер | 371.41.04.001 | 2 | 2 | 4 | |||
| 5 | Кожух | 371.41.04.002 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 371.41.04.004 | 1 | 1 | 6 | |||
| 8 | Болт | M8-6gx16.56.0115 | 16 | 16 | 8 | |||
| 9 | Орех | M8-6H.5.0115 | 3 | 3 | 9 | |||
| 10 | Шайба | 8.65Г.0115 | 16 | 16 | 10 | |||
| 15 | Рукав | 20x29-1,6 | 1 | 1 | 15 | |||
| 24 | Кран | ПС7-0 | 1 | 1 | 24 | |||
| 28 | Зажим TORRO | 20-32/9-C7W2 | 6 | 6 | 28 | |||
| 30 | Кабельная стяжка | TKUV20/5 | 2 | 2 | 30 | |||
| 33 | Отопитель жидкостный | HYDRONIC10 | 1 | 1 | 33 |
