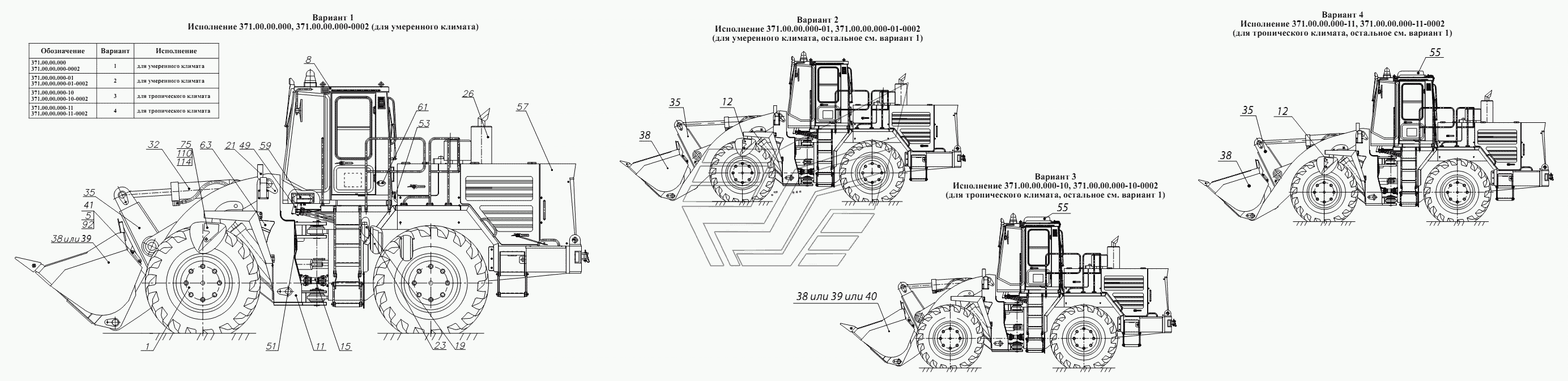

Погрузчик фронтальный одноковшовый.
100%
Название детали
Схема гидравлическая принципиальная
Заводской номер
371.00.00.000ТГ3
Количество на модель
№
Название детали
Упаковочный чертеж
Заводской номер
361.00.00.000УЧ
Количество на модель
№
Название детали
Сервисная книжка
Заводской номер
371.00.00.000СК
Количество на модель
№
Название детали
Ведомость ЗИП
Заводской номер
371.00.00.000ТЗИ
Количество на модель
№
Название детали
Ведомость ЗИП
Заводской номер
371.00.00.000ЗИ
Количество на модель
№
Название детали
Формуляр
Заводской номер
371.00.00.000ФО
Количество на модель
№
Название детали
Руководство по эксплуатации
Заводской номер
371.00.00.000РЭ
Количество на модель
№
Название детали
Программа и методика приемо- сдаточных испытаний
Заводской номер
371.00.00.01011М
Количество на модель
№
Название детали
Технические условия
Заводской номер
ТУВУ100135676.085-2007
Количество на модель
№
Название детали
Ведомость покупных изделий
Заводской номер
371.00.00.000ВП
Количество на модель
№
Название детали
Перечень элементов
Заводской номер
371.00.00.000ТПГ3
Количество на модель
№
Название детали
Установка мостов и колес
Заводской номер
361.20.50.000Т
Количество на модель
1
№
1
Название детали
Установка мостов и колес
Заводской номер
361.20.50.000
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
361.60.10.160
Количество на модель
2
№
5
Название детали
Установка кабины
Заводской номер
361.78.00.000-06Т
Количество на модель
1
№
8
Название детали
Установка кабины
Заводской номер
361.78.00.000-06
Количество на модель
1
№
8
Название детали
Установка кабины
Заводской номер
361.78.00.000-03Т
Количество на модель
1
№
8
Название детали
Установка кабины
Заводской номер
361.78.00.000-02
Количество на модель
1
№
8
Название детали
Рама
Заводской номер
371.10.00.000-Б
Количество на модель
1
№
11
Название детали
Упор
Заводской номер
371.10.00.100
Количество на модель
1
№
12
Название детали
Установка карданных валов
Заводской номер
371.22.00.000
Количество на модель
1
№
15
Название детали
Гидросистема тормозов
Заводской номер
371.35.05.000-Б
Количество на модель
1
№
19
Название детали
Гидросистема тормозов
Заводской номер
371.35.05.000Т-Б
Количество на модель
1
№
19
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
371.42.00.000Т-Б
Количество на модель
1
№
21
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
371.42.00.000-Б
Количество на модель
1
№
21
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
371.37.00.000-Т
Количество на модель
1
№
21
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
371.37.00.000
Количество на модель
1
№
21
Название детали
Установка GMP
Заводской номер
371.38.00.000-01
Количество на модель
1
№
23
Название детали
Установка GMP
Заводской номер
371.38.00.000-02
Количество на модель
1
№
23
Название детали
установка силовая
Заводской номер
371.41.70.000
Количество на модель
1
№
26
Название детали
установка силовая
Заводской номер
371.41.60.000-Б
Количество на модель
1
№
26
Название детали
установка силовая
Заводской номер
371.41.20.000
Количество на модель
1
№
26
Название детали
установка силовая
Заводской номер
371.41.10.000
Количество на модель
1
№
26
Название детали
Гидросистема рабочего оборудования
Заводской номер
371.45.00.000-В
Количество на модель
1
№
32
Название детали
Гидросистема рабочего оборудования
Заводской номер
371.45.00.000Т-В
Количество на модель
1
№
32
Название детали
Гидросистема рабочего оборудования
Заводской номер
371.45.00.000-01-В
Количество на модель
1
№
32
Название детали
Гидросистема рабочего оборудования
Заводской номер
371.45.00.000-01Т-В
Количество на модель
1
№
32
Название детали
Оборудование погрузочное
Заводской номер
371.60.00.000
Количество на модель
1
№
35
Название детали
Оборудование погрузочное
Заводской номер
371.60.70.000
Количество на модель
1
№
35
Название детали
Ковш
Заводской номер
361.60.10.000
Количество на модель
1
№
38
Название детали
Ковш
Заводской номер
371.60.10.000
Количество на модель
1
№
38
Название детали
Ковш
Заводской номер
371.60.20.000
Количество на модель
1
№
39
Название детали
Ковш
Заводской номер
371.60.30.000
Количество на модель
1
№
40
Название детали
Серьга
Заводской номер
371.60.10.140
Количество на модель
1
№
41
Название детали
Гидросистема рулевого управления
Заводской номер
371.74.00.000Т-Б
Количество на модель
1
№
49
Название детали
Гидросистема рулевого управления
Заводской номер
371.74.00.000-Б
Количество на модель
1
№
49
Название детали
Система централизованной смазки
Заводской номер
371.77.00.000-Б
Количество на модель
1
№
51
Название детали
Система обогрева кабины
Заводской номер
371.79.00.100
Количество на модель
1
№
53
Название детали
система кондиционирования воздуха
Заводской номер
371.81.00.010-01
Количество на модель
1
№
55
Название детали
Система кондиционирования без доработки кабины
Заводской номер
371.81.00.010-01Т
Количество на модель
1
№
55
Название детали
система кондиционирования воздуха
Заводской номер
371.81.00.010-04
Количество на модель
1
№
55
Название детали
Система кондиционирования без доработки кабины
Заводской номер
371.81.00.010-04Т
Количество на модель
1
№
55
Название детали
ОБЛИЦОВКА
Заводской номер
371.88.60.000
Количество на модель
1
№
57
Название детали
Система отопления
Заводской номер
371А.71.00.000
Количество на модель
1
№
59
Название детали
ключ
Заводской номер
ТО-18Д.00.00.200
Количество на модель
2
№
61
Название детали
Башмак
Заводской номер
ТО-18Д.19.00.000
Количество на модель
2
№
63
Название детали
Упор
Заводской номер
361.10.00.009
Количество на модель
1
№
75
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
2
№
92
Название детали
Вот
Заводской номер
6-40сШх75.45.Ц15.хр
Количество на модель
1
№
110
Название детали
Шплинт
Заводской номер
6,3x50.019
Количество на модель
1
№
114
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Схема гидравлическая принципиальная | 371.00.00.000ТГ3 | |||||||
| Упаковочный чертеж | 361.00.00.000УЧ | |||||||
| Сервисная книжка | 371.00.00.000СК | |||||||
| Ведомость ЗИП | 371.00.00.000ТЗИ | |||||||
| Ведомость ЗИП | 371.00.00.000ЗИ | |||||||
| Формуляр | 371.00.00.000ФО | |||||||
| Руководство по эксплуатации | 371.00.00.000РЭ | |||||||
| Программа и методика приемо- сдаточных испытаний | 371.00.00.01011М | |||||||
| Технические условия | ТУВУ100135676.085-2007 | |||||||
| Ведомость покупных изделий | 371.00.00.000ВП | |||||||
| Перечень элементов | 371.00.00.000ТПГ3 | |||||||
| 1 | Установка мостов и колес | 361.20.50.000Т | 1 | 1 | 1 | |||
| 1 | Установка мостов и колес | 361.20.50.000 | 1 | 1 | 1 | |||
| 5 | Палец | 361.60.10.160 | 2 | 2 | 5 | |||
| 8 | Установка кабины | 361.78.00.000-06Т | 1 | 1 | 8 | |||
| 8 | Установка кабины | 361.78.00.000-06 | 1 | 1 | 8 | |||
| 8 | Установка кабины | 361.78.00.000-03Т | 1 | 1 | 8 | |||
| 8 | Установка кабины | 361.78.00.000-02 | 1 | 1 | 8 | |||
| 11 | Рама | 371.10.00.000-Б | 1 | 1 | 11 | |||
| 12 | Упор | 371.10.00.100 | 1 | 1 | 12 | |||
| 15 | Установка карданных валов | 371.22.00.000 | 1 | 1 | 15 | |||
| 19 | Гидросистема тормозов | 371.35.05.000-Б | 1 | 1 | 19 | |||
| 19 | Гидросистема тормозов | 371.35.05.000Т-Б | 1 | 1 | 19 | |||
| 21 | ЭЛЕКТРОСИСТЕМА | 371.42.00.000Т-Б | 1 | 1 | 21 | |||
| 21 | ЭЛЕКТРОСИСТЕМА | 371.42.00.000-Б | 1 | 1 | 21 | |||
| 21 | ЭЛЕКТРОСИСТЕМА | 371.37.00.000-Т | 1 | 1 | 21 | |||
| 21 | ЭЛЕКТРОСИСТЕМА | 371.37.00.000 | 1 | 1 | 21 | |||
| 23 | Установка GMP | 371.38.00.000-01 | 1 | 1 | 23 | |||
| 23 | Установка GMP | 371.38.00.000-02 | 1 | 1 | 23 | |||
| 26 | установка силовая | 371.41.70.000 | 1 | 1 | 26 | |||
| 26 | установка силовая | 371.41.60.000-Б | 1 | 1 | 26 | |||
| 26 | установка силовая | 371.41.20.000 | 1 | 1 | 26 | |||
| 26 | установка силовая | 371.41.10.000 | 1 | 1 | 26 | |||
| 32 | Гидросистема рабочего оборудования | 371.45.00.000-В | 1 | 1 | 32 | |||
| 32 | Гидросистема рабочего оборудования | 371.45.00.000Т-В | 1 | 1 | 32 | |||
| 32 | Гидросистема рабочего оборудования | 371.45.00.000-01-В | 1 | 1 | 32 | |||
| 32 | Гидросистема рабочего оборудования | 371.45.00.000-01Т-В | 1 | 1 | 32 | |||
| 35 | Оборудование погрузочное | 371.60.00.000 | 1 | 1 | 35 | |||
| 35 | Оборудование погрузочное | 371.60.70.000 | 1 | 1 | 35 | |||
| 38 | Ковш | 361.60.10.000 | 1 | 1 | 38 | |||
| 38 | Ковш | 371.60.10.000 | 1 | 1 | 38 | |||
| 39 | Ковш | 371.60.20.000 | 1 | 1 | 39 | |||
| 40 | Ковш | 371.60.30.000 | 1 | 1 | 40 | |||
| 41 | Серьга | 371.60.10.140 | 1 | 1 | 41 | |||
| 49 | Гидросистема рулевого управления | 371.74.00.000Т-Б | 1 | 1 | 49 | |||
| 49 | Гидросистема рулевого управления | 371.74.00.000-Б | 1 | 1 | 49 | |||
| 51 | Система централизованной смазки | 371.77.00.000-Б | 1 | 1 | 51 | |||
| 53 | Система обогрева кабины | 371.79.00.100 | 1 | 1 | 53 | |||
| 55 | система кондиционирования воздуха | 371.81.00.010-01 | 1 | 1 | 55 | |||
| 55 | Система кондиционирования без доработки кабины | 371.81.00.010-01Т | 1 | 1 | 55 | |||
| 55 | система кондиционирования воздуха | 371.81.00.010-04 | 1 | 1 | 55 | |||
| 55 | Система кондиционирования без доработки кабины | 371.81.00.010-04Т | 1 | 1 | 55 | |||
| 57 | ОБЛИЦОВКА | 371.88.60.000 | 1 | 1 | 57 | |||
| 59 | Система отопления | 371А.71.00.000 | 1 | 1 | 59 | |||
| 61 | ключ | ТО-18Д.00.00.200 | 2 | 2 | 61 | |||
| 63 | Башмак | ТО-18Д.19.00.000 | 2 | 2 | 63 | |||
| 75 | Упор | 361.10.00.009 | 1 | 1 | 75 | |||
| 92 | Шплинт | ТО-18Б.01.00.003 | 2 | 2 | 92 | |||
| 110 | Вот | 6-40сШх75.45.Ц15.хр | 1 | 1 | 110 | |||
| 114 | Шплинт | 6,3x50.019 | 1 | 1 | 114 |
