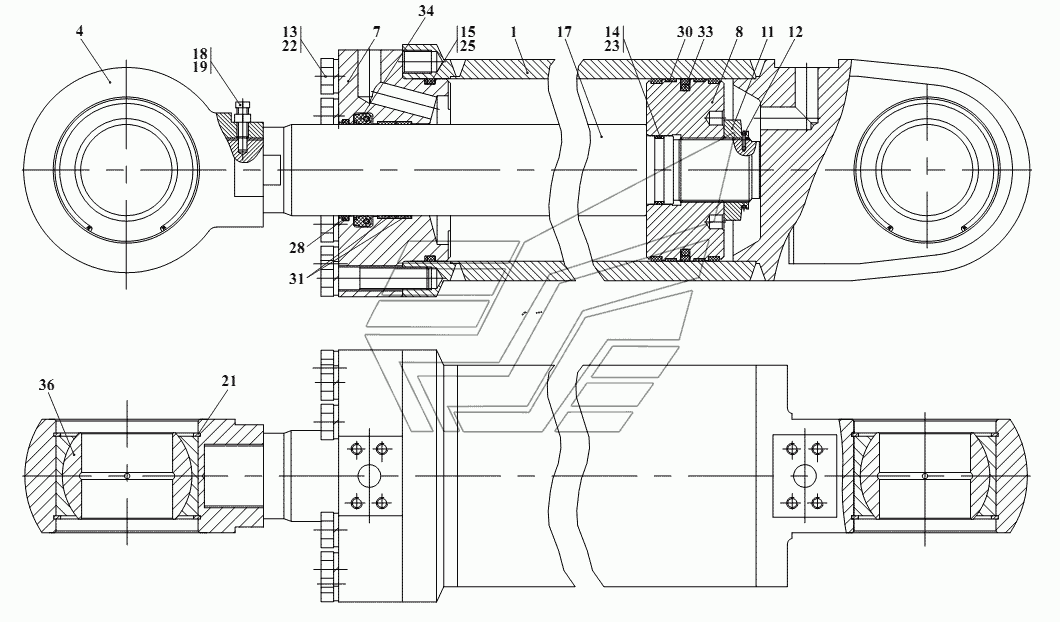

Гидроцилиндр стрелы
100%
Название детали
корпус
Заводской номер
ЦШ160.080-00.100-02
Количество на модель
1
№
1
Название детали
Проушина
Заводской номер
361.45.06.001
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
ЦS160.080-00.001
Количество на модель
1
№
7
Название детали
Поршень
Заводской номер
ЦS160.080-00.002
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
ЦШ160.080-00.003
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
ЦШ160.080-00.004
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
ЦШ160.080-00.005
Количество на модель
11
№
13
Название детали
Кольцо защитное
Заводской номер
ЦШ160.080-00.006
Количество на модель
2
№
14
Название детали
Кольцо защитное
Заводской номер
ЦШ160.080-00.007
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
ЦШ160.080-00.018-02
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
B.M10-6gx30.14H.0115
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М10-6Н.04.0115
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
В125
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
20.65Г.0115
Количество на модель
11
№
22
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
1
№
25
Название детали
Грязесъемник
Заводской номер
86196ASOB080-088-4-7
Количество на модель
1
№
28
Название детали
КОЛЬЦО
Заводской номер
24130970KB160-155-14,8
Количество на модель
2
№
30
Название детали
КОЛЬЦО
Заводской номер
24138557SB080-085-14,8
Количество на модель
2
№
31
Название детали
КОЛЬЦО
Заводской номер
416520SIMKO300160-139-7,8
Количество на модель
1
№
33
Название детали
Уплотнение штоковое
Заводской номер
349890KI310080-090-10,0
Количество на модель
1
№
34
Название детали
Подшипник ТУ-
Заводской номер
ШСЛ80
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | ЦШ160.080-00.100-02 | 1 | 1 | 1 | |||
| 4 | Проушина | 361.45.06.001 | 1 | 1 | 4 | |||
| 7 | Крышка | ЦS160.080-00.001 | 1 | 1 | 7 | |||
| 8 | Поршень | ЦS160.080-00.002 | 1 | 1 | 8 | |||
| 11 | Орех | ЦШ160.080-00.003 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | ЦШ160.080-00.004 | 1 | 1 | 12 | |||
| 13 | Болт | ЦШ160.080-00.005 | 11 | 11 | 13 | |||
| 14 | Кольцо защитное | ЦШ160.080-00.006 | 2 | 2 | 14 | |||
| 15 | Кольцо защитное | ЦШ160.080-00.007 | 1 | 1 | 15 | |||
| 17 | Шток | ЦШ160.080-00.018-02 | 1 | 1 | 17 | |||
| 18 | Винт | B.M10-6gx30.14H.0115 | 1 | 1 | 18 | |||
| 19 | Гайка | М10-6Н.04.0115 | 1 | 1 | 19 | |||
| 21 | КОЛЬЦО | В125 | 4 | 4 | 21 | |||
| 22 | Шайба | 20.65Г.0115 | 11 | 11 | 22 | |||
| 23 | КОЛЬЦО | 055-060-30-2-2 | 1 | 1 | 23 | |||
| 25 | КОЛЬЦО | 150-160-58-2-2 | 1 | 1 | 25 | |||
| 28 | Грязесъемник | 86196ASOB080-088-4-7 | 1 | 1 | 28 | |||
| 30 | КОЛЬЦО | 24130970KB160-155-14,8 | 2 | 2 | 30 | |||
| 31 | КОЛЬЦО | 24138557SB080-085-14,8 | 2 | 2 | 31 | |||
| 33 | КОЛЬЦО | 416520SIMKO300160-139-7,8 | 1 | 1 | 33 | |||
| 34 | Уплотнение штоковое | 349890KI310080-090-10,0 | 1 | 1 | 34 | |||
| 36 | Подшипник ТУ- | ШСЛ80 | 2 | 2 | 36 |
