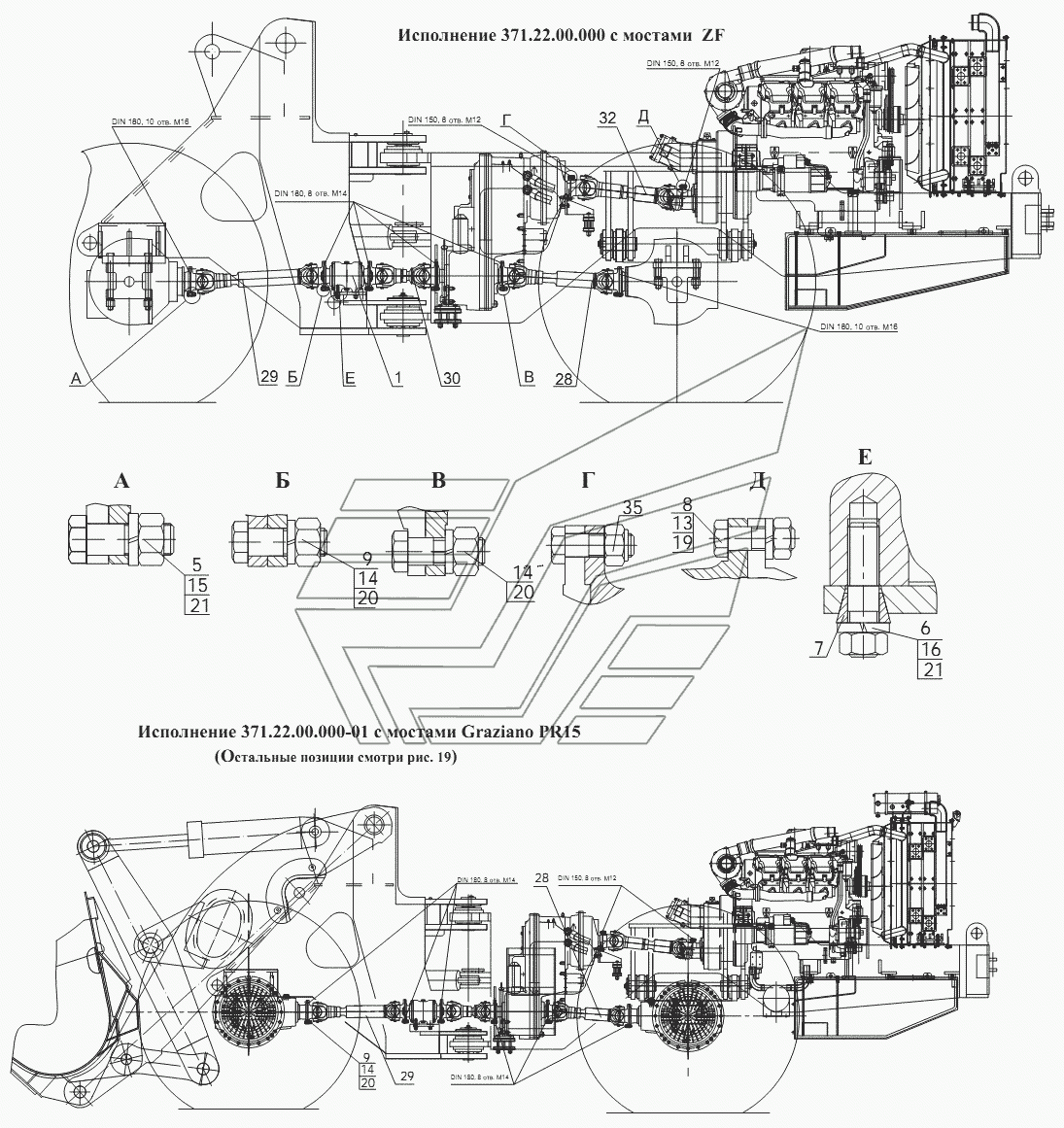

, - Установка карданных валов
100%
Название детали
Опора промежуточная
Заводской номер
2661.04.03.000-01
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
371.22.00.002
Количество на модель
20
№
5
Название детали
Шпилька
Заводской номер
2661.04.00.004
Количество на модель
4
№
6
Название детали
Втулка
Заводской номер
2661.04.00.005
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
2661.04.00.006
Количество на модель
8
№
8
Название детали
Болт
Заводской номер
ТО-18А.04.00.002
Количество на модель
16
№
9
Название детали
Гайка
Заводской номер
M12x1,25-6H.10.40X.0115
Количество на модель
8
№
13
Название детали
Орех
Заводской номер
M14x1,5-6H.8.35.0115
Количество на модель
32
№
14
Название детали
Орех
Заводской номер
М16х1,5-6Н.8.35.0115
Количество на модель
20
№
15
Название детали
Орех
Заводской номер
М16-6Н.8.35.0115
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
12.ОТ.65Г.0115
Количество на модель
8
№
19
Название детали
Шайба
Заводской номер
14.ОТ.65Г.0115
Количество на модель
32
№
20
Название детали
Шайба
Заводской номер
16.ОТ.65Г.0115
Количество на модель
24
№
21
Название детали
Вал карданный
Заводской номер
К371.22.00.040-01
Количество на модель
1
№
28
Название детали
Вал карданный
Заводской номер
К371.22.00.060-01
Количество на модель
1
№
28
Название детали
Вал карданный
Заводской номер
К371.22.00.040-11
Количество на модель
1
№
29
Название детали
Вал карданный
Заводской номер
К371.22.00.060-11
Количество на модель
1
№
29
Название детали
Вал карданный
Заводской номер
К371.22.00.050
Количество на модель
1
№
30
Название детали
Вал карданный
Заводской номер
К371.22.00.070
Количество на модель
1
№
32
Название детали
Вал карданный
Заводской номер
7601.1000175-32
Количество на модель
1
№
32
Название детали
Вал карданный
Заводской номер
65T2A8.3-S260
Количество на модель
1
№
32
Название детали
Гайка шестигранная самостопорящаяся
Заводской номер
М12-8ENСТБ
Количество на модель
8
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора промежуточная | 2661.04.03.000-01 | 1 | 1 | 1 | |||
| 5 | Болт | 371.22.00.002 | 20 | 20 | 5 | |||
| 6 | Шпилька | 2661.04.00.004 | 4 | 4 | 6 | |||
| 7 | Втулка | 2661.04.00.005 | 4 | 4 | 7 | |||
| 8 | Болт | 2661.04.00.006 | 8 | 8 | 8 | |||
| 9 | Болт | ТО-18А.04.00.002 | 16 | 16 | 9 | |||
| 13 | Гайка | M12x1,25-6H.10.40X.0115 | 8 | 8 | 13 | |||
| 14 | Орех | M14x1,5-6H.8.35.0115 | 32 | 32 | 14 | |||
| 15 | Орех | М16х1,5-6Н.8.35.0115 | 20 | 20 | 15 | |||
| 16 | Орех | М16-6Н.8.35.0115 | 4 | 4 | 16 | |||
| 19 | Шайба | 12.ОТ.65Г.0115 | 8 | 8 | 19 | |||
| 20 | Шайба | 14.ОТ.65Г.0115 | 32 | 32 | 20 | |||
| 21 | Шайба | 16.ОТ.65Г.0115 | 24 | 24 | 21 | |||
| 28 | Вал карданный | К371.22.00.040-01 | 1 | 1 | 28 | |||
| 28 | Вал карданный | К371.22.00.060-01 | 1 | 1 | 28 | |||
| 29 | Вал карданный | К371.22.00.040-11 | 1 | 1 | 29 | |||
| 29 | Вал карданный | К371.22.00.060-11 | 1 | 1 | 29 | |||
| 30 | Вал карданный | К371.22.00.050 | 1 | 1 | 30 | |||
| 32 | Вал карданный | К371.22.00.070 | 1 | 1 | 32 | |||
| 32 | Вал карданный | 7601.1000175-32 | 1 | 1 | 32 | |||
| 32 | Вал карданный | 65T2A8.3-S260 | 1 | 1 | 32 | |||
| 35 | Гайка шестигранная самостопорящаяся | М12-8ENСТБ | 8 | 8 | 35 |
