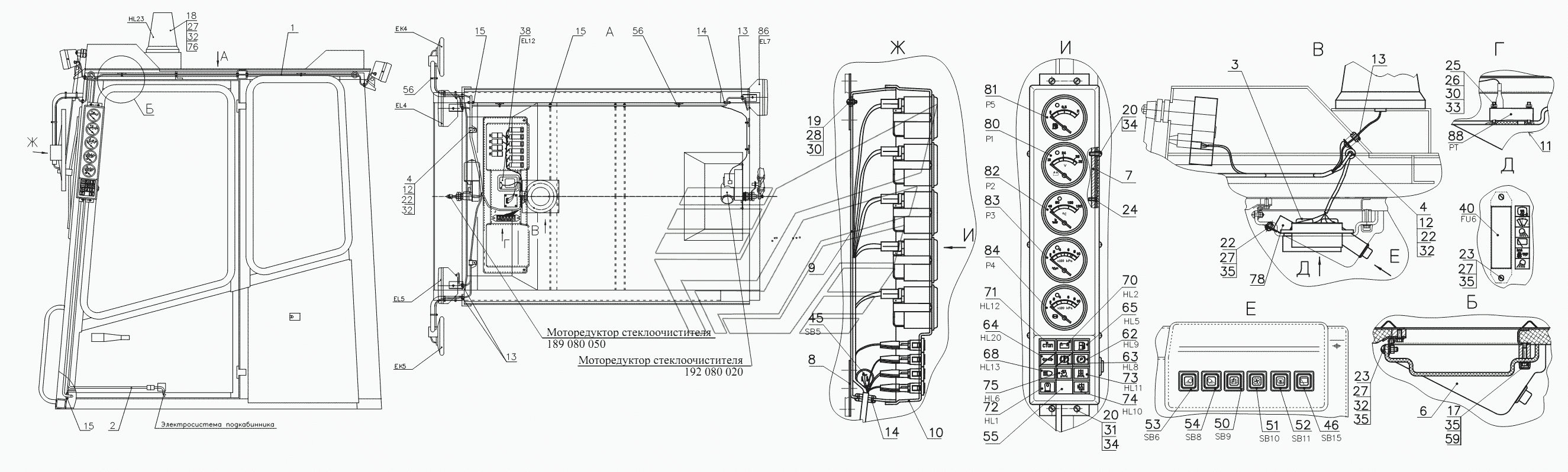

Электросистема кабины МПУ-
100%
Название детали
Жгут
Заводской номер
МПУ-1.10.75.100-В
Количество на модель
1
№
1
Название детали
Жгут
Заводской номер
МПУ-1.10.75.200-В
Количество на модель
1
№
2
Название детали
Провод
Заводской номер
У7810.7-9.02.43.600-01
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
ДЭ-224.47.00.002
Количество на модель
5
№
4
Название детали
Панель
Заводской номер
МПУ-1.10.65.005-В
Количество на модель
1
№
6
Название детали
Планка
Заводской номер
МПУ-1.10.75.003
Количество на модель
2
№
7
Название детали
Platik
Заводской номер
МПУ-1.10.75.005
Количество на модель
2
№
8
Название детали
Панель
Заводской номер
МПУ-1.10.75.006
Количество на модель
1
№
9
Название детали
Панель
Заводской номер
МПУ-1.10.75.007
Количество на модель
1
№
10
Название детали
Таблица
Заводской номер
МПУ-1.10.75.008
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
ТО-18А.11.00.009
Количество на модель
3
№
12
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
6
№
13
Название детали
Втулка
Заводской номер
У22-2.37-50.002-02
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
У22-2.37-50.002-03
Количество на модель
5
№
15
Название детали
Болт
Заводской номер
М6-6gx16.88.35.0115
Количество на модель
3
№
17
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
3
№
18
Название детали
Винт
Заводской номер
В.М4-6gx16.46.0115
Количество на модель
8
№
19
Название детали
Винт
Заводской номер
В.М5-6gx14.46.0115
Количество на модель
10
№
20
Название детали
Винт
Заводской номер
В.М6-6gx12.46.0115
Количество на модель
7
№
22
Название детали
Винт
Заводской номер
В.М6-6gx20.46.0115
Количество на модель
6
№
23
Название детали
Винт
Заводской номер
В.М4-6gx10.46.0115
Количество на модель
4
№
24
Название детали
Винт
Заводской номер
В.М4-6gx30.46.0115
Количество на модель
4
№
25
Название детали
Орех
Заводской номер
М4-6Н.8.35.0115
Количество на модель
4
№
26
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
10
№
27
Название детали
Орех
Заводской номер
М4-6Н.05.35.0115
Количество на модель
8
№
28
Название детали
Шайба
Заводской номер
4.65Г.0115
Количество на модель
12
№
30
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
3
№
32
Название детали
Шайба
Заводской номер
С.4.02.Ст3.0115
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
С.5.02.Ст3.0115
Количество на модель
10
№
34
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
13
№
35
Название детали
Лампа
Заводской номер
11.371402
Количество на модель
1
№
38
Название детали
Блок предохранителей
Заводской номер
БП-1
Количество на модель
1
№
40
Название детали
Выключатель
Заводской номер
ВК12-1
Количество на модель
1
№
45
Название детали
Выключатель
Заводской номер
19.10.3037
Количество на модель
1
№
46
Название детали
Выключатель
Заводской номер
3812.3710-02.80
Количество на модель
1
№
50
Название детали
Выключатель унифицированный
Заводской номер
3812.3710-05.13
Количество на модель
1
№
51
Название детали
Выключатель унифицированный
Заводской номер
3812.3710-10.23
Количество на модель
1
№
52
Название детали
Выключатель
Заводской номер
3812.3710-10.83
Количество на модель
1
№
53
Название детали
Выключатель
Заводской номер
3812.3710-10.84
Количество на модель
1
№
54
Название детали
Заглушка
Заводской номер
7712.00.00.050
Количество на модель
1
№
55
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223200x4,5
Количество на модель
10
№
56
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
2
№
59
Название детали
Контрольная лампа
Заводской номер
2212.3803-05
Количество на модель
1
№
62
Название детали
Лампа контрольная
Заводской номер
2212.3803-06
Количество на модель
1
№
63
Название детали
Лампа контрольная
Заводской номер
2212.3803-07
Количество на модель
1
№
64
Название детали
Лампа контрольная уровня топлива в баке
Заводской номер
2212.3803-19
Количество на модель
1
№
65
Название детали
Лампа контрольная
Заводской номер
2212.3803-28
Количество на модель
1
№
68
Название детали
Контрольная лампа
Заводской номер
2212.3803-47
Количество на модель
1
№
70
Название детали
Лампа контрольная
Заводской номер
2212.3803-64
Количество на модель
1
№
71
Название детали
Лампа контрольная-
Заводской номер
2212.3803-72
Количество на модель
1
№
72
Название детали
Лампа контрольная
Заводской номер
24.3803-122
Количество на модель
1
№
73
Название детали
Лампа контрольная
Заводской номер
24.3803-126
Количество на модель
1
№
74
Название детали
Лампы контрольные
Заводской номер
24.3803-134
Количество на модель
1
№
75
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
76
Название детали
Реле
Заводской номер
753.3777
Количество на модель
2
№
78
Название детали
Указатель
Заводской номер
ЭИ8056М
Количество на модель
1
№
80
Название детали
Указатель
Заводской номер
ЭИ8057М
Количество на модель
1
№
81
Название детали
Указатель
Заводской номер
ЭИ8058М
Количество на модель
1
№
82
Название детали
Указатель
Заводской номер
ЭИ8059М-4
Количество на модель
1
№
83
Название детали
Указатель
Заводской номер
ЭИ8059М-13
Количество на модель
1
№
84
Название детали
ФАРА
Заводской номер
8724.304/014
Количество на модель
3
№
86
Название детали
Счетчик времени наработки
Заводской номер
СВН-1-24
Количество на модель
1
№
88
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут | МПУ-1.10.75.100-В | 1 | 1 | 1 | |||
| 2 | Жгут | МПУ-1.10.75.200-В | 1 | 1 | 2 | |||
| 3 | Провод | У7810.7-9.02.43.600-01 | 2 | 2 | 3 | |||
| 4 | Втулка | ДЭ-224.47.00.002 | 5 | 5 | 4 | |||
| 6 | Панель | МПУ-1.10.65.005-В | 1 | 1 | 6 | |||
| 7 | Планка | МПУ-1.10.75.003 | 2 | 2 | 7 | |||
| 8 | Platik | МПУ-1.10.75.005 | 2 | 2 | 8 | |||
| 9 | Панель | МПУ-1.10.75.006 | 1 | 1 | 9 | |||
| 10 | Панель | МПУ-1.10.75.007 | 1 | 1 | 10 | |||
| 11 | Таблица | МПУ-1.10.75.008 | 1 | 1 | 11 | |||
| 12 | Хомут | ТО-18А.11.00.009 | 3 | 3 | 12 | |||
| 13 | Втулка | У22-2.37-50.002 | 6 | 6 | 13 | |||
| 14 | Втулка | У22-2.37-50.002-02 | 2 | 2 | 14 | |||
| 15 | Втулка | У22-2.37-50.002-03 | 5 | 5 | 15 | |||
| 17 | Болт | М6-6gx16.88.35.0115 | 3 | 3 | 17 | |||
| 18 | Болт | М6-6gx20.88.35.0115 | 3 | 3 | 18 | |||
| 19 | Винт | В.М4-6gx16.46.0115 | 8 | 8 | 19 | |||
| 20 | Винт | В.М5-6gx14.46.0115 | 10 | 10 | 20 | |||
| 22 | Винт | В.М6-6gx12.46.0115 | 7 | 7 | 22 | |||
| 23 | Винт | В.М6-6gx20.46.0115 | 6 | 6 | 23 | |||
| 24 | Винт | В.М4-6gx10.46.0115 | 4 | 4 | 24 | |||
| 25 | Винт | В.М4-6gx30.46.0115 | 4 | 4 | 25 | |||
| 26 | Орех | М4-6Н.8.35.0115 | 4 | 4 | 26 | |||
| 27 | Орех | М6-6Н.8.35.0115 | 10 | 10 | 27 | |||
| 28 | Орех | М4-6Н.05.35.0115 | 8 | 8 | 28 | |||
| 30 | Шайба | 4.65Г.0115 | 12 | 12 | 30 | |||
| 31 | Шайба | 5.65Г.0115 | 4 | 4 | 31 | |||
| 32 | Шайба | 6.65Г.0115 | 3 | 3 | 32 | |||
| 33 | Шайба | С.4.02.Ст3.0115 | 4 | 4 | 33 | |||
| 34 | Шайба | С.5.02.Ст3.0115 | 10 | 10 | 34 | |||
| 35 | Шайба | С.6.02.Ст3.0115 | 13 | 13 | 35 | |||
| 38 | Лампа | 11.371402 | 1 | 1 | 38 | |||
| 40 | Блок предохранителей | БП-1 | 1 | 1 | 40 | |||
| 45 | Выключатель | ВК12-1 | 1 | 1 | 45 | |||
| 46 | Выключатель | 19.10.3037 | 1 | 1 | 46 | |||
| 50 | Выключатель | 3812.3710-02.80 | 1 | 1 | 50 | |||
| 51 | Выключатель унифицированный | 3812.3710-05.13 | 1 | 1 | 51 | |||
| 52 | Выключатель унифицированный | 3812.3710-10.23 | 1 | 1 | 52 | |||
| 53 | Выключатель | 3812.3710-10.83 | 1 | 1 | 53 | |||
| 54 | Выключатель | 3812.3710-10.84 | 1 | 1 | 54 | |||
| 55 | Заглушка | 7712.00.00.050 | 1 | 1 | 55 | |||
| 56 | Кабельная стяжка | SEL.3.223200x4,5 | 10 | 10 | 56 | |||
| 59 | Колпачок | А30.04.017 | 2 | 2 | 59 | |||
| 62 | Контрольная лампа | 2212.3803-05 | 1 | 1 | 62 | |||
| 63 | Лампа контрольная | 2212.3803-06 | 1 | 1 | 63 | |||
| 64 | Лампа контрольная | 2212.3803-07 | 1 | 1 | 64 | |||
| 65 | Лампа контрольная уровня топлива в баке | 2212.3803-19 | 1 | 1 | 65 | |||
| 68 | Лампа контрольная | 2212.3803-28 | 1 | 1 | 68 | |||
| 70 | Контрольная лампа | 2212.3803-47 | 1 | 1 | 70 | |||
| 71 | Лампа контрольная | 2212.3803-64 | 1 | 1 | 71 | |||
| 72 | Лампа контрольная- | 2212.3803-72 | 1 | 1 | 72 | |||
| 73 | Лампа контрольная | 24.3803-122 | 1 | 1 | 73 | |||
| 74 | Лампа контрольная | 24.3803-126 | 1 | 1 | 74 | |||
| 75 | Лампы контрольные | 24.3803-134 | 1 | 1 | 75 | |||
| 76 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 76 | |||
| 78 | Реле | 753.3777 | 2 | 2 | 78 | |||
| 80 | Указатель | ЭИ8056М | 1 | 1 | 80 | |||
| 81 | Указатель | ЭИ8057М | 1 | 1 | 81 | |||
| 82 | Указатель | ЭИ8058М | 1 | 1 | 82 | |||
| 83 | Указатель | ЭИ8059М-4 | 1 | 1 | 83 | |||
| 84 | Указатель | ЭИ8059М-13 | 1 | 1 | 84 | |||
| 86 | ФАРА | 8724.304/014 | 3 | 3 | 86 | |||
| 88 | Счетчик времени наработки | СВН-1-24 | 1 | 1 | 88 |
