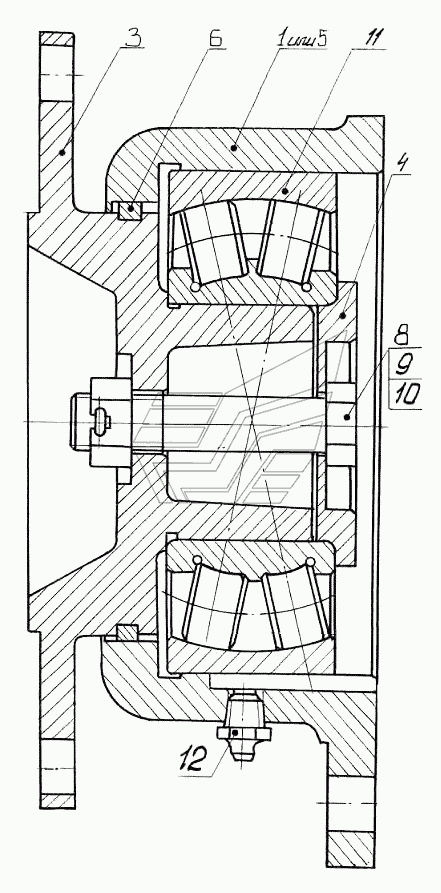

Винтовая опора D-
100%
Название детали
корпус
Заводской номер
Д-902.10.15.100
Количество на модель
1
№
1
Название детали
Фланец опоры шнека
Заводской номер
Д-902.10.15.001
Количество на модель
1
№
3
Название детали
Корпус опоры шнека
Заводской номер
Д-902.10.15.003
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
Д-902.10.15.002
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
Д-902.15.00.007
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
2М16-6gх80.56.0115
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
М166Н.04.0115
Количество на модель
1
№
9
Название детали
Шплинт
Заводской номер
4х36.019
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
5-3614К
Количество на модель
1
№
11
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | Д-902.10.15.100 | 1 | 1 | 1 | |||
| 3 | Фланец опоры шнека | Д-902.10.15.001 | 1 | 1 | 3 | |||
| 3 | Корпус опоры шнека | Д-902.10.15.003 | 1 | 1 | 3 | |||
| 4 | Шайба | Д-902.10.15.002 | 1 | 1 | 4 | |||
| 6 | КОЛЬЦО | Д-902.15.00.007 | 1 | 1 | 6 | |||
| 8 | Болт | 2М16-6gх80.56.0115 | 1 | 1 | 8 | |||
| 9 | Орех | М166Н.04.0115 | 1 | 1 | 9 | |||
| 10 | Шплинт | 4х36.019 | 1 | 1 | 10 | |||
| 11 | Подшипник | 5-3614К | 1 | 1 | 11 | |||
| 12 | Масленка | 1.3.Ц6.хр | 1 | 1 | 12 |
