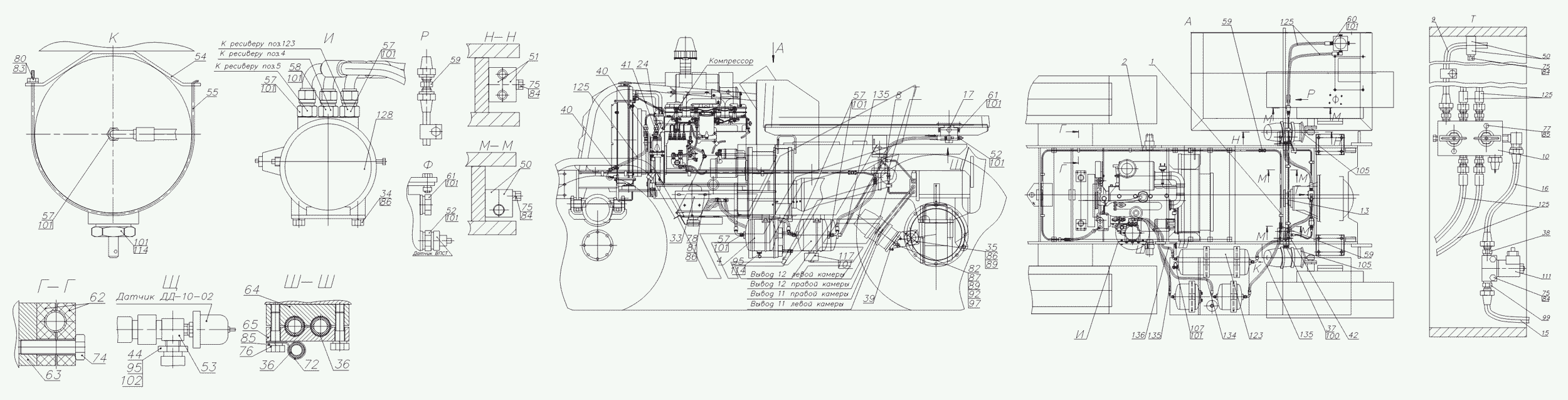

Пневмосистема
100%
Название детали
Трубопровод
Заводской номер
37.10.07.150
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
37.10.07.150-01
Количество на модель
1
№
2
Название детали
Ресивер
Заводской номер
9464.16.02.200
Количество на модель
1
№
4
Название детали
Ресивер
Заводской номер
9464.16.02.200-01
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
МПУ-1.10.07.110
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
МПУ-1.10.07.130
Количество на модель
1
№
9
Название детали
Тарелка
Заводской номер
МПУ-1.10.07.250
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
МПУ-1.10.07.270
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
МПУ-1.10.07.280
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
МПУ-1.10.07.290
Количество на модель
1
№
16
Название детали
Установка крана тормозного и педали
Заводской номер
МПУ-1.10.07.300
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ТО-18Д.18.00.080
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
37.10.07.001
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
9463.57.00.004
Количество на модель
3
№
34
Название детали
Болт
Заводской номер
Д-565.3510-01
Количество на модель
4
№
35
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
3
№
36
Название детали
Штуцер
Заводской номер
МПУ-1.10.07.004
Количество на модель
4
№
37
Название детали
Штуцер
Заводской номер
МПУ-1.10.07.006
Количество на модель
2
№
38
Название детали
Переходник
Заводской номер
ТМ-3.10.02.009
Количество на модель
2
№
39
Название детали
Штуцер
Заводской номер
ТО-18Д.18.00.003
Количество на модель
4
№
40
Название детали
Штуцер
Заводской номер
ТО-18Д.18.00.005
Количество на модель
1
№
41
Название детали
Тройник
Заводской номер
ТО-18.18.00.017
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
ТО-27-1А-1500.00.004
Количество на модель
1
№
44
Название детали
Колодка
Заводской номер
ТО-28.18.00.042
Количество на модель
10
№
50
Название детали
Колодка
Заводской номер
ТО-28.18.00.043
Количество на модель
2
№
51
Название детали
Переходник
Заводской номер
ТО-28.18.00.061
Количество на модель
1
№
52
Название детали
Тройник
Заводской номер
ТО-28.18.00.076
Количество на модель
1
№
53
Название детали
Кронштейн
Заводской номер
ТО-28А.02.02.117
Количество на модель
4
№
54
Название детали
Скоба
Заводской номер
ТО-28А.18.00.002
Количество на модель
4
№
55
Название детали
Штуцер
Заводской номер
УДГ1.01.02.008
Количество на модель
7
№
57
Название детали
Штуцер
Заводской номер
УДГ1.01.02.032
Количество на модель
1
№
58
Название детали
Штуцер
Заводской номер
УДГ1.01.05.003
Количество на модель
3
№
59
Название детали
Штуцер
Заводской номер
УДГ1.01.18.001
Количество на модель
1
№
60
Название детали
Заглушка
Заводской номер
УДГ1.09.02.003
Количество на модель
7
№
61
Название детали
Колодка
Заводской номер
УДГ1.17.00.003
Количество на модель
14
№
62
Название детали
Platik
Заводской номер
УДГ1.17.00.004
Количество на модель
7
№
63
Название детали
Колодка
Заводской номер
УДГ1.17.05.001
Количество на модель
1
№
64
Название детали
Колодка нижняя
Заводской номер
УДГ1.17.05.002
Количество на модель
1
№
65
Название детали
Хомут
Заводской номер
У22-2.37-50.024-04
Количество на модель
1
№
72
Название детали
Болт
Заводской номер
М8-6gx30.88.35.0115
Количество на модель
7
№
74
Название детали
Болт
Заводской номер
М8-6gx50.88.35.0115
Количество на модель
10
№
75
Название детали
Болт
Заводской номер
М10-6gx40.88.35.0115
Количество на модель
2
№
76
Название детали
Болт
Заводской номер
М10-6gx50.88.35.0115
Количество на модель
2
№
77
Название детали
Болт
Заводской номер
М12-6gx40.88.35.0115
Количество на модель
2
№
78
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
4
№
80
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
2
№
81
Название детали
Орех
Заводской номер
М16x1,5-6H.8.35.0115
Количество на модель
4
№
82
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
83
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
10
№
84
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
85
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
5
№
86
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
87
Название детали
Шайба
Заводской номер
C.12x2.02.Cт3.0115
Количество на модель
6
№
89
Название детали
Шплинт
Заводской номер
3,2x20.019
Количество на модель
2
№
92
Название детали
Гайка
Заводской номер
М22х1,5
Количество на модель
2
№
95
Название детали
Вот
Заводской номер
6-12.111x45.45.11,15-6g
Количество на модель
2
№
97
Название детали
прокладка
Заводской номер
12М3
Количество на модель
3
№
99
Название детали
прокладка
Заводской номер
16М3
Количество на модель
4
№
100
Название детали
прокладка
Заводской номер
22М3
Количество на модель
19
№
101
Название детали
Кольцо- -
Заводской номер
020-025-30-2-2
Количество на модель
1
№
102
Название детали
Камера тормозная с пружинным энергоаккумулятором
Заводской номер
20.3519100-01
Количество на модель
2
№
105
Название детали
Камера тормозная с пружинным энергоаккумулятором
Заводской номер
20-3519100-50
Количество на модель
2
№
105
Название детали
Клапан контрольного вывода
Заводской номер
13.3515310
Количество на модель
1
№
107
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000
Количество на модель
1
№
107
Название детали
Клапан электромагнитный
Заводской номер
КЭМ16
Количество на модель
1
№
111
Название детали
Кран для слива конденсата
Заводской номер
11.3513110
Количество на модель
2
№
114
Название детали
Кран для слива конденсата
Заводской номер
105.069.03.000
Количество на модель
2
№
114
Название детали
Клапан автоматический слива конденсата
Заводской номер
9343010030
Количество на модель
1
№
117
Название детали
Ресивер
Заводской номер
105.069.17.000-01.У1
Количество на модель
1
№
123
Название детали
Шланг (75405-3506080)
Заводской номер
5336-3506085-01
Количество на модель
7
№
125
Название детали
Осушитель воздуха
Заводской номер
8043.35.12.010-20
Количество на модель
1
№
128
Название детали
РВД
Заводской номер
1SN-10-18-800-DKL90-DKL90
Количество на модель
1
№
134
Название детали
РВД
Заводской номер
1SN-10-18-1000-DKL90-DKL90
Количество на модель
3
№
135
Название детали
РВД
Заводской номер
1SN-10-18-1500-DKL90-DKL90
Количество на модель
1
№
136
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 37.10.07.150 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 37.10.07.150-01 | 1 | 1 | 2 | |||
| 4 | Ресивер | 9464.16.02.200 | 1 | 1 | 4 | |||
| 5 | Ресивер | 9464.16.02.200-01 | 1 | 1 | 5 | |||
| 8 | Трубопровод | МПУ-1.10.07.110 | 1 | 1 | 8 | |||
| 9 | Трубопровод | МПУ-1.10.07.130 | 1 | 1 | 9 | |||
| 10 | Тарелка | МПУ-1.10.07.250 | 1 | 1 | 10 | |||
| 13 | Трубопровод | МПУ-1.10.07.270 | 1 | 1 | 13 | |||
| 15 | Трубопровод | МПУ-1.10.07.280 | 1 | 1 | 15 | |||
| 16 | Трубопровод | МПУ-1.10.07.290 | 1 | 1 | 16 | |||
| 17 | Установка крана тормозного и педали | МПУ-1.10.07.300 | 1 | 1 | 17 | |||
| 24 | Трубопровод | ТО-18Д.18.00.080 | 1 | 1 | 24 | |||
| 33 | Кронштейн | 37.10.07.001 | 1 | 1 | 33 | |||
| 34 | Болт | 9463.57.00.004 | 3 | 3 | 34 | |||
| 35 | Болт | Д-565.3510-01 | 4 | 4 | 35 | |||
| 36 | Втулка | ДЭ-224А.47.00.003 | 3 | 3 | 36 | |||
| 37 | Штуцер | МПУ-1.10.07.004 | 4 | 4 | 37 | |||
| 38 | Штуцер | МПУ-1.10.07.006 | 2 | 2 | 38 | |||
| 39 | Переходник | ТМ-3.10.02.009 | 2 | 2 | 39 | |||
| 40 | Штуцер | ТО-18Д.18.00.003 | 4 | 4 | 40 | |||
| 41 | Штуцер | ТО-18Д.18.00.005 | 1 | 1 | 41 | |||
| 42 | Тройник | ТО-18.18.00.017 | 1 | 1 | 42 | |||
| 44 | Шайба | ТО-27-1А-1500.00.004 | 1 | 1 | 44 | |||
| 50 | Колодка | ТО-28.18.00.042 | 10 | 10 | 50 | |||
| 51 | Колодка | ТО-28.18.00.043 | 2 | 2 | 51 | |||
| 52 | Переходник | ТО-28.18.00.061 | 1 | 1 | 52 | |||
| 53 | Тройник | ТО-28.18.00.076 | 1 | 1 | 53 | |||
| 54 | Кронштейн | ТО-28А.02.02.117 | 4 | 4 | 54 | |||
| 55 | Скоба | ТО-28А.18.00.002 | 4 | 4 | 55 | |||
| 57 | Штуцер | УДГ1.01.02.008 | 7 | 7 | 57 | |||
| 58 | Штуцер | УДГ1.01.02.032 | 1 | 1 | 58 | |||
| 59 | Штуцер | УДГ1.01.05.003 | 3 | 3 | 59 | |||
| 60 | Штуцер | УДГ1.01.18.001 | 1 | 1 | 60 | |||
| 61 | Заглушка | УДГ1.09.02.003 | 7 | 7 | 61 | |||
| 62 | Колодка | УДГ1.17.00.003 | 14 | 14 | 62 | |||
| 63 | Platik | УДГ1.17.00.004 | 7 | 7 | 63 | |||
| 64 | Колодка | УДГ1.17.05.001 | 1 | 1 | 64 | |||
| 65 | Колодка нижняя | УДГ1.17.05.002 | 1 | 1 | 65 | |||
| 72 | Хомут | У22-2.37-50.024-04 | 1 | 1 | 72 | |||
| 74 | Болт | М8-6gx30.88.35.0115 | 7 | 7 | 74 | |||
| 75 | Болт | М8-6gx50.88.35.0115 | 10 | 10 | 75 | |||
| 76 | Болт | М10-6gx40.88.35.0115 | 2 | 2 | 76 | |||
| 77 | Болт | М10-6gx50.88.35.0115 | 2 | 2 | 77 | |||
| 78 | Болт | М12-6gx40.88.35.0115 | 2 | 2 | 78 | |||
| 80 | Орех | М6-6Н.8.35.0115 | 4 | 4 | 80 | |||
| 81 | Орех | М12-6Н.8.35.0115 | 2 | 2 | 81 | |||
| 82 | Орех | М16x1,5-6H.8.35.0115 | 4 | 4 | 82 | |||
| 83 | Шайба | 6.65Г.0115 | 4 | 4 | 83 | |||
| 84 | Шайба | 8.65Г.0115 | 10 | 10 | 84 | |||
| 85 | Шайба | 10.65Г.0115 | 4 | 4 | 85 | |||
| 86 | Шайба | 12.65Г.0115 | 5 | 5 | 86 | |||
| 87 | Шайба | 16.65Г.0115 | 4 | 4 | 87 | |||
| 89 | Шайба | C.12x2.02.Cт3.0115 | 6 | 6 | 89 | |||
| 92 | Шплинт | 3,2x20.019 | 2 | 2 | 92 | |||
| 95 | Гайка | М22х1,5 | 2 | 2 | 95 | |||
| 97 | Вот | 6-12.111x45.45.11,15-6g | 2 | 2 | 97 | |||
| 99 | прокладка | 12М3 | 3 | 3 | 99 | |||
| 100 | прокладка | 16М3 | 4 | 4 | 100 | |||
| 101 | прокладка | 22М3 | 19 | 19 | 101 | |||
| 102 | Кольцо- - | 020-025-30-2-2 | 1 | 1 | 102 | |||
| 105 | Камера тормозная с пружинным энергоаккумулятором | 20.3519100-01 | 2 | 2 | 105 | |||
| 105 | Камера тормозная с пружинным энергоаккумулятором | 20-3519100-50 | 2 | 2 | 105 | |||
| 107 | Клапан контрольного вывода | 13.3515310 | 1 | 1 | 107 | |||
| 107 | Клапан контрольного вывода | 105.069.05.000 | 1 | 1 | 107 | |||
| 111 | Клапан электромагнитный | КЭМ16 | 1 | 1 | 111 | |||
| 114 | Кран для слива конденсата | 11.3513110 | 2 | 2 | 114 | |||
| 114 | Кран для слива конденсата | 105.069.03.000 | 2 | 2 | 114 | |||
| 117 | Клапан автоматический слива конденсата | 9343010030 | 1 | 1 | 117 | |||
| 123 | Ресивер | 105.069.17.000-01.У1 | 1 | 1 | 123 | |||
| 125 | Шланг (75405-3506080) | 5336-3506085-01 | 7 | 7 | 125 | |||
| 128 | Осушитель воздуха | 8043.35.12.010-20 | 1 | 1 | 128 | |||
| 134 | РВД | 1SN-10-18-800-DKL90-DKL90 | 1 | 1 | 134 | |||
| 135 | РВД | 1SN-10-18-1000-DKL90-DKL90 | 3 | 3 | 135 | |||
| 136 | РВД | 1SN-10-18-1500-DKL90-DKL90 | 1 | 1 | 136 |
