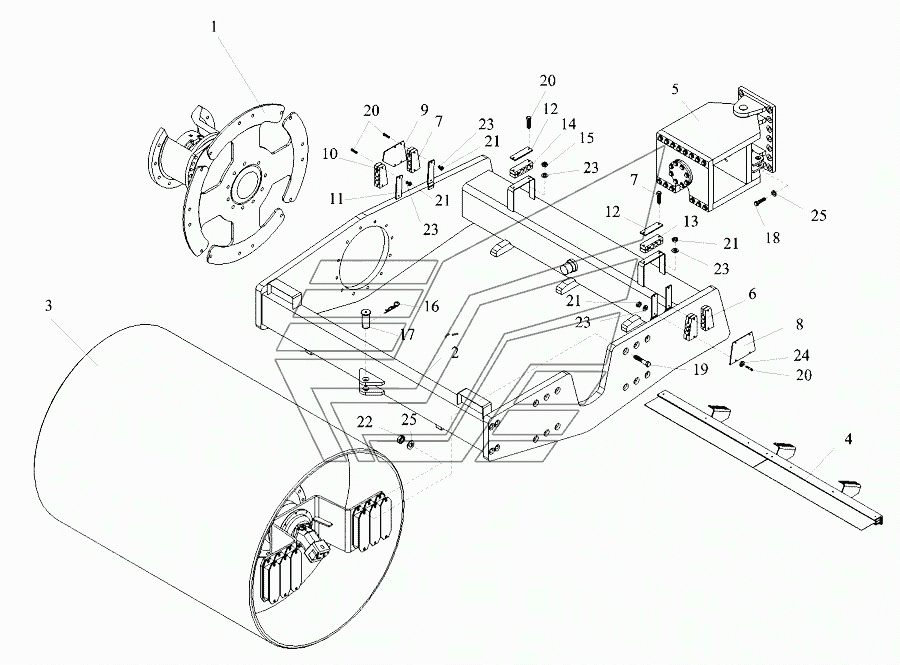

В. Валец
100%
Название детали
Установка мотора
Заводской номер
6712А.20.02.000
Количество на модель
1
№
1
Название детали
РАМА ПЕРЕДНЯЯ
Заводской номер
6712А.20.03.000
Количество на модель
1
№
2
Название детали
Вибровалец
Заводской номер
6712В.20.06.000
Количество на модель
1
№
3
Название детали
Вибровалец
Заводской номер
6712В.15.01.010
Количество на модель
1
№
3
Название детали
Установка скребка
Заводской номер
ВГ-1202А.20.03.000
Количество на модель
1
№
4
Название детали
Шарнирное соединение
Заводской номер
ВГ-1202А.20.04.000
Количество на модель
1
№
5
Название детали
Колодка
Заводской номер
6712А.20.00.001
Количество на модель
2
№
6
Название детали
Колодка
Заводской номер
6712А.20.00.002
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
6712А.20.00.003
Количество на модель
1
№
8
Название детали
Кожух
Заводской номер
6712А.20.00.004
Количество на модель
1
№
9
Название детали
Колодка
Заводской номер
6712А.20.00.005
Количество на модель
1
№
10
Название детали
Тарелка
Заводской номер
6712А.20.00.006
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
ВГ-1202А.20.00.003
Количество на модель
2
№
12
Название детали
Колодка
Заводской номер
ВГ-1202А.20.00.004
Количество на модель
1
№
13
Название детали
Колодка
Заводской номер
ВГ-1202А.20.00.005
Количество на модель
1
№
14
Название детали
Тарелка
Заводской номер
ВГ-1202А.20.01.008
Количество на модель
8
№
15
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
1
№
16
Название детали
Палец
Заводской номер
ТО-18Б.01.03.000
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М20х1,5-6gх60.109.40Х.0115
Количество на модель
14
№
18
Название детали
Болт
Заводской номер
М20х1,5-6gх75.109.40Х.0115
Количество на модель
12
№
19
Название детали
Болт
Заводской номер
М8-6gх80.56.0115
Количество на модель
12
№
20
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
12
№
21
Название детали
Орех
Заводской номер
М20х1,5-6Н.10.40Х.0115
Количество на модель
12
№
22
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
23
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
413118
Количество на модель
26
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка мотора | 6712А.20.02.000 | 1 | 1 | 1 | |||
| 2 | РАМА ПЕРЕДНЯЯ | 6712А.20.03.000 | 1 | 1 | 2 | |||
| 3 | Вибровалец | 6712В.20.06.000 | 1 | 1 | 3 | |||
| 3 | Вибровалец | 6712В.15.01.010 | 1 | 1 | 3 | |||
| 4 | Установка скребка | ВГ-1202А.20.03.000 | 1 | 1 | 4 | |||
| 5 | Шарнирное соединение | ВГ-1202А.20.04.000 | 1 | 1 | 5 | |||
| 6 | Колодка | 6712А.20.00.001 | 2 | 2 | 6 | |||
| 7 | Колодка | 6712А.20.00.002 | 1 | 1 | 7 | |||
| 8 | Кожух | 6712А.20.00.003 | 1 | 1 | 8 | |||
| 9 | Кожух | 6712А.20.00.004 | 1 | 1 | 9 | |||
| 10 | Колодка | 6712А.20.00.005 | 1 | 1 | 10 | |||
| 11 | Тарелка | 6712А.20.00.006 | 1 | 1 | 11 | |||
| 12 | Планка | ВГ-1202А.20.00.003 | 2 | 2 | 12 | |||
| 13 | Колодка | ВГ-1202А.20.00.004 | 1 | 1 | 13 | |||
| 14 | Колодка | ВГ-1202А.20.00.005 | 1 | 1 | 14 | |||
| 15 | Тарелка | ВГ-1202А.20.01.008 | 8 | 8 | 15 | |||
| 16 | Шплинт | ТО-18Б.01.00.003 | 1 | 1 | 16 | |||
| 17 | Палец | ТО-18Б.01.03.000 | 1 | 1 | 17 | |||
| 18 | Болт | М20х1,5-6gх60.109.40Х.0115 | 14 | 14 | 18 | |||
| 19 | Болт | М20х1,5-6gх75.109.40Х.0115 | 12 | 12 | 19 | |||
| 20 | Болт | М8-6gх80.56.0115 | 12 | 12 | 20 | |||
| 21 | Орех | М8-6Н.8.35.0115 | 12 | 12 | 21 | |||
| 22 | Орех | М20х1,5-6Н.10.40Х.0115 | 12 | 12 | 22 | |||
| 23 | Шайба | 8.65Г.0115 | 8 | 8 | 23 | |||
| 24 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 24 | |||
| 25 | Шайба | 413118 | 26 | 26 | 25 |
