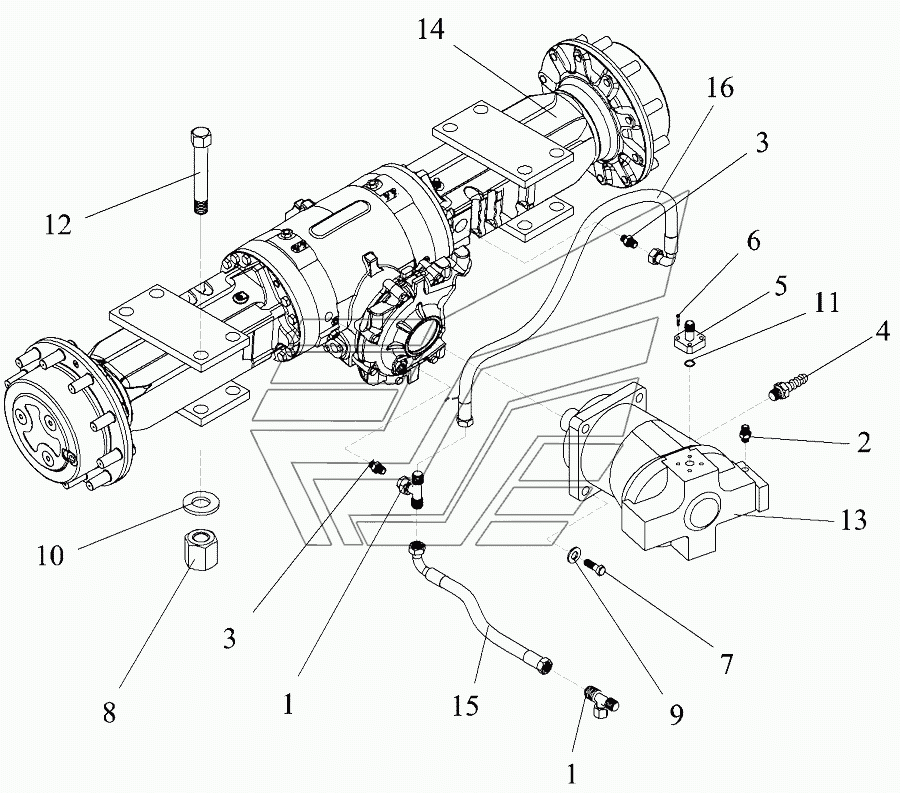

В.- Установка моста
100%
Название детали
Соединение
Заводской номер
УДГ1-03.01.010
Количество на модель
2
№
1
Название детали
Штуцер
Заводской номер
УДГ1-01.07.001
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
УДГ1-01.07.002
Количество на модель
2
№
3
Название детали
Штуцер
Заводской номер
УДГ1-12.00.015
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
УДГ1-20.01.009
Количество на модель
2
№
5
Название детали
Шпилька
Заводской номер
М12-6gх40.109.40Х.0115
Количество на модель
8
№
6
Название детали
Болт
Заводской номер
М16-6gх50.88.35.0115
Количество на модель
4
№
7
Название детали
Орех
Заводской номер
М22х1,5-6Н.8.35.0115
Количество на модель
8
№
8
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
22ОТ.65Г.0115
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
032-036-25-2-2
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М22х1,5-6gх260.109.40х.0115
Количество на модель
8
№
12
Название детали
Гидромотор
Заводской номер
303.3.112.501ТУ22-1.020-100-95
Количество на модель
1
№
13
Название детали
Мост
Заводской номер
192.97.000.071
Количество на модель
1
№
14
Название детали
Рукав высокого давления
Заводской номер
Ду-6,М14х1,5,Ра=20bar,a=24g1SNNP6x1500A60A61
Количество на модель
1
№
15
Название детали
Рукав высокого давления
Заводской номер
Ду-6,М14х1,5,Ра=20bar,a=24g1SNNP6x700A60A61
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединение | УДГ1-03.01.010 | 2 | 2 | 1 | |||
| 2 | Штуцер | УДГ1-01.07.001 | 1 | 1 | 2 | |||
| 3 | Штуцер | УДГ1-01.07.002 | 2 | 2 | 3 | |||
| 4 | Штуцер | УДГ1-12.00.015 | 1 | 1 | 4 | |||
| 5 | Фланец | УДГ1-20.01.009 | 2 | 2 | 5 | |||
| 6 | Шпилька | М12-6gх40.109.40Х.0115 | 8 | 8 | 6 | |||
| 7 | Болт | М16-6gх50.88.35.0115 | 4 | 4 | 7 | |||
| 8 | Орех | М22х1,5-6Н.8.35.0115 | 8 | 8 | 8 | |||
| 9 | Шайба | 16.65Г.0115 | 4 | 4 | 9 | |||
| 10 | Шайба | 22ОТ.65Г.0115 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | 032-036-25-2-2 | 2 | 2 | 11 | |||
| 12 | Болт | М22х1,5-6gх260.109.40х.0115 | 8 | 8 | 12 | |||
| 13 | Гидромотор | 303.3.112.501ТУ22-1.020-100-95 | 1 | 1 | 13 | |||
| 14 | Мост | 192.97.000.071 | 1 | 1 | 14 | |||
| 15 | Рукав высокого давления | Ду-6,М14х1,5,Ра=20bar,a=24g1SNNP6x1500A60A61 | 1 | 1 | 15 | |||
| 16 | Рукав высокого давления | Ду-6,М14х1,5,Ра=20bar,a=24g1SNNP6x700A60A61 | 1 | 1 | 16 |
