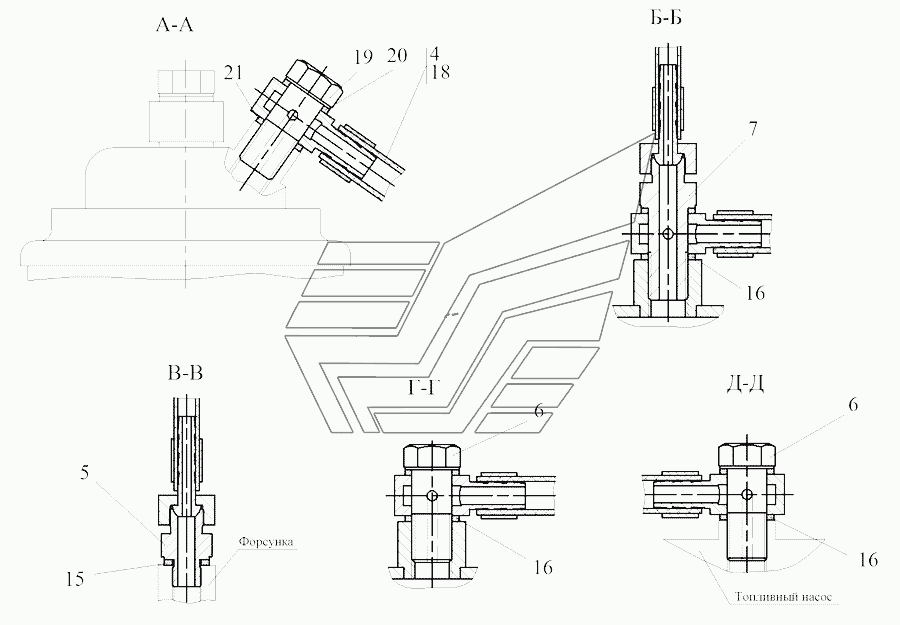

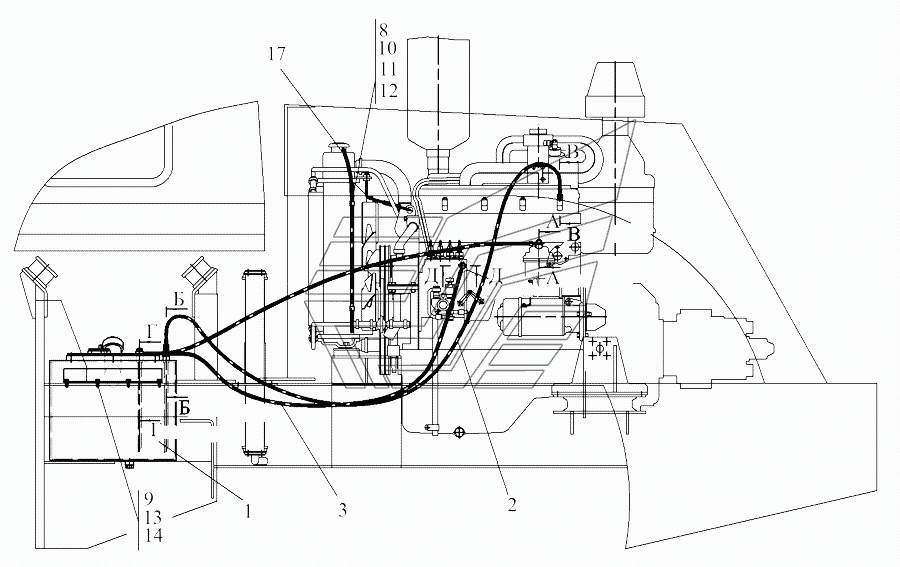

А. Система топливная
100%
Название детали
Бак топливный
Заводской номер
6712А.16.01.000
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
6712А.16.02.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
6712А.16.03.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
6712А.16.03.000-01
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
Д-565.4100-44
Количество на модель
1
№
5
Название детали
Болт поворотный
Заводской номер
ТМ-59М.10.30.002
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
ТО-28А.02.00.009
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
У22-2.37-50.024-02
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
М10-6gх20.88.35.0115
Количество на модель
8
№
9
Название детали
Болт
Заводской номер
М6-6gх16.88.35.0115
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
13
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
8
№
14
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
14М3
Количество на модель
6
№
16
Название детали
Трубка
Заводской номер
ПБ-2-8х1,8
Количество на модель
1
№
17
Название детали
Кабельная стяжка
Заводской номер
КС-300
Количество на модель
10
№
18
Название детали
Болт
Заводской номер
Д18-051-А
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
Д18-55-А-01
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 6712А.16.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 6712А.16.02.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 6712А.16.03.000 | 1 | 1 | 3 | |||
| 4 | Трубопровод | 6712А.16.03.000-01 | 1 | 1 | 4 | |||
| 5 | Штуцер | Д-565.4100-44 | 1 | 1 | 5 | |||
| 6 | Болт поворотный | ТМ-59М.10.30.002 | 2 | 2 | 6 | |||
| 7 | Штуцер | ТО-28А.02.00.009 | 1 | 1 | 7 | |||
| 8 | Хомут | У22-2.37-50.024-02 | 2 | 2 | 8 | |||
| 9 | Болт | М10-6gх20.88.35.0115 | 8 | 8 | 9 | |||
| 10 | Болт | М6-6gх16.88.35.0115 | 2 | 2 | 10 | |||
| 11 | Орех | М6-6Н.8.35.0115 | 2 | 2 | 11 | |||
| 12 | Шайба | 6.65Г.0115 | 2 | 2 | 12 | |||
| 13 | Шайба | 10.65Г.0115 | 8 | 8 | 13 | |||
| 14 | Шайба | С.10.02.Ст3.0115 | 8 | 8 | 14 | |||
| 15 | прокладка | 10М3 | 1 | 1 | 15 | |||
| 16 | прокладка | 14М3 | 6 | 6 | 16 | |||
| 17 | Трубка | ПБ-2-8х1,8 | 1 | 1 | 17 | |||
| 18 | Кабельная стяжка | КС-300 | 10 | 10 | 18 | |||
| 19 | Болт | Д18-051-А | 2 | 2 | 19 | |||
| 20 | Шайба | Д18-055-А | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | Д18-55-А-01 | 2 | 2 | 21 |
