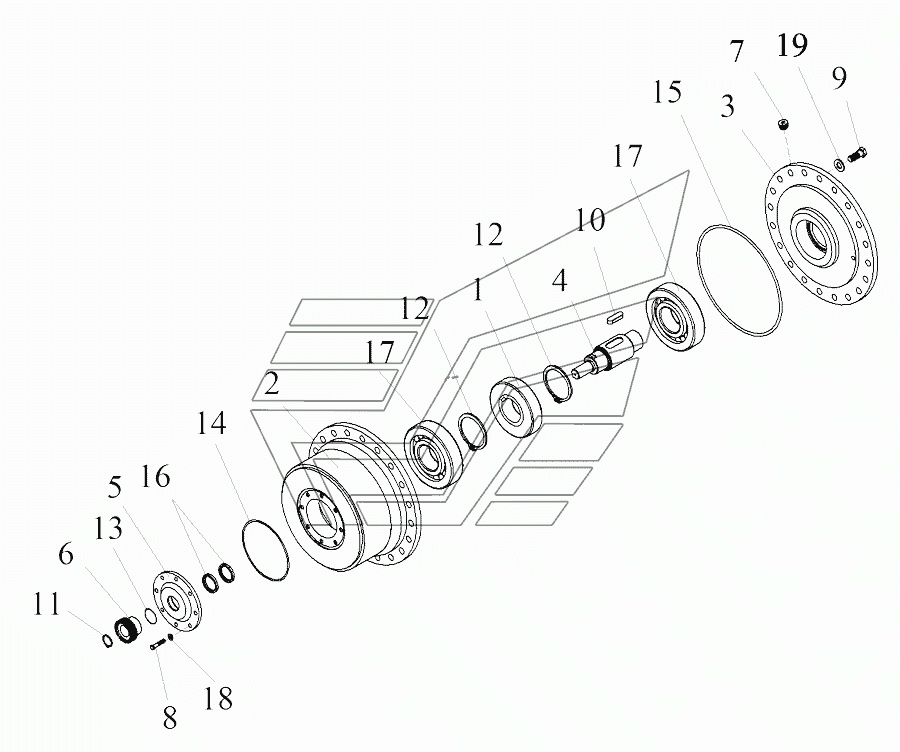

В. Корпус вибратора
100%
Название детали
Дебаланс
Заводской номер
6712А.20.06.250
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
6811.15.01.230
Количество на модель
1
№
2
Название детали
Опора
Заводской номер
6811.15.01.320
Количество на модель
1
№
3
Название детали
ВАЛ
Заводской номер
6712В.15.01.301
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
6712В.20.06.203
Количество на модель
1
№
5
Название детали
Полумуфта
Заводской номер
6712В.20.06.205
Количество на модель
1
№
6
Название детали
Заглушка
Заводской номер
УДГ1-09.03.005
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М12-6gх35.88.35.0115
Количество на модель
6
№
8
Название детали
Болт
Заводской номер
М20х1,5-6gх45.109.40Х.0115
Количество на модель
4
№
9
Название детали
шпонка
Заводской номер
Шпонка28х16х100
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
В40
Количество на модель
1
№
11
Название детали
Шайба пружинная
Заводской номер
В10
Количество на модель
2
№
12
Название детали
Кольцо
Заводской номер
040-046-36-2-2
Количество на модель
1
№
13
Название детали
КОЛЬЦО
Заводской номер
235-240-36-2-2
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
480-490-58-2-2
Количество на модель
1
№
15
Название детали
Манжета
Заводской номер
1.1-65х90-2
Количество на модель
2
№
16
Название детали
Подшипник
Заводской номер
30-3620НК5
Количество на модель
2
№
17
Название детали
Зажимная шайба
Заводской номер
ШайбаМ12
Количество на модель
6
№
18
Название детали
Зажимная шайба
Заводской номер
ШайбаМ20
Количество на модель
4
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дебаланс | 6712А.20.06.250 | 1 | 1 | 1 | |||
| 2 | корпус | 6811.15.01.230 | 1 | 1 | 2 | |||
| 3 | Опора | 6811.15.01.320 | 1 | 1 | 3 | |||
| 4 | ВАЛ | 6712В.15.01.301 | 1 | 1 | 4 | |||
| 5 | Крышка | 6712В.20.06.203 | 1 | 1 | 5 | |||
| 6 | Полумуфта | 6712В.20.06.205 | 1 | 1 | 6 | |||
| 7 | Заглушка | УДГ1-09.03.005 | 1 | 1 | 7 | |||
| 8 | Болт | М12-6gх35.88.35.0115 | 6 | 6 | 8 | |||
| 9 | Болт | М20х1,5-6gх45.109.40Х.0115 | 4 | 4 | 9 | |||
| 10 | шпонка | Шпонка28х16х100 | 1 | 1 | 10 | |||
| 11 | Кольцо | В40 | 1 | 1 | 11 | |||
| 12 | Шайба пружинная | В10 | 2 | 2 | 12 | |||
| 13 | Кольцо | 040-046-36-2-2 | 1 | 1 | 13 | |||
| 14 | КОЛЬЦО | 235-240-36-2-2 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | 480-490-58-2-2 | 1 | 1 | 15 | |||
| 16 | Манжета | 1.1-65х90-2 | 2 | 2 | 16 | |||
| 17 | Подшипник | 30-3620НК5 | 2 | 2 | 17 | |||
| 18 | Зажимная шайба | ШайбаМ12 | 6 | 6 | 18 | |||
| 19 | Зажимная шайба | ШайбаМ20 | 4 | 4 | 19 |
