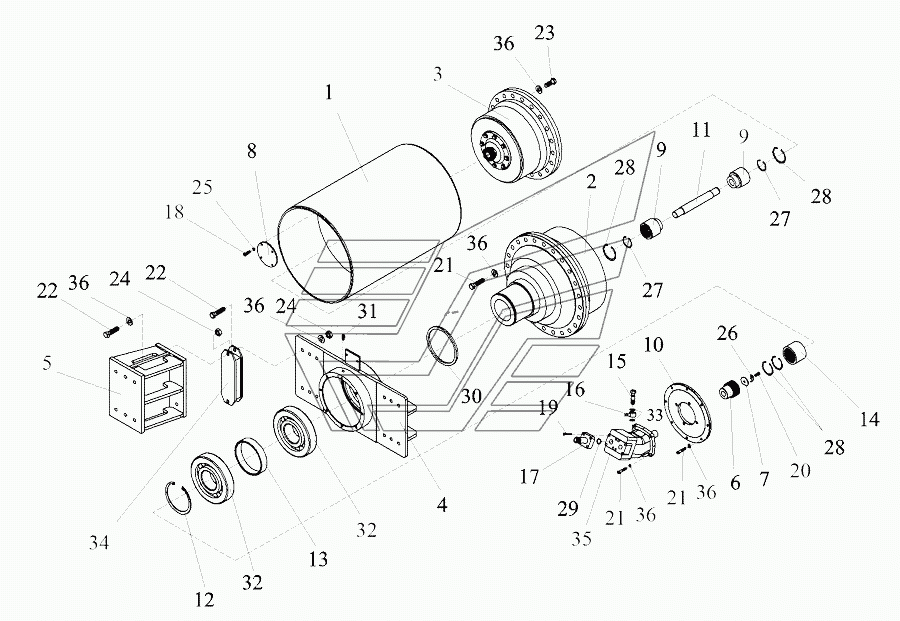

В. Вибровалец
100%
Название детали
Валец
Заводской номер
6712В.15.01.100
Количество на модель
1
№
1
Название детали
Корпус вибратора
Заводской номер
6712В.15.01.200
Количество на модель
1
№
2
Название детали
Корпус вибратора
Заводской номер
6712В.15.01.300
Количество на модель
1
№
3
Название детали
Опора
Заводской номер
6712В.15.01.400
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
6712В.15.01.500
Количество на модель
2
№
5
Название детали
Полумуфта
Заводской номер
6622.20.01.019
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
6622.20.01.021
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
6712В.20.06.002
Количество на модель
4
№
8
Название детали
Муфта
Заводской номер
6712В.20.06.004
Количество на модель
2
№
9
Название детали
Крышка
Заводской номер
6811.15.01.011
Количество на модель
1
№
10
Название детали
полуось
Заводской номер
6811.15.01.012-01
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
6811.15.01.013
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
6811.15.01.014
Количество на модель
1
№
13
Название детали
Муфта
Заводской номер
ВА-9002.20.01.003
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
УДГ1-05.00.007
Количество на модель
1
№
15
Название детали
Угольник
Заводской номер
УДГ1-06.03.006
Количество на модель
1
№
16
Название детали
Фланец
Заводской номер
УДГ1-20.01.007
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
М10-6gх20.88.35.0115
Количество на модель
16
№
18
Название детали
Болт
Заводской номер
М10-6gх40.109.40Х.0115
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
М12-6gх25.88.35.0115
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М12-6gх40.109.40х.0115
Количество на модель
12
№
21
Название детали
Болт
Заводской номер
М20х1,5-6gх45.109.40х.0115
Количество на модель
24
№
22
Название детали
Болт
Заводской номер
М20х1,5-6gх80.109.40Х.0115
Количество на модель
40
№
23
Название детали
Орех
Заводской номер
М20х1,5-6Н.10.40Х.0115
Количество на модель
24
№
24
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
16
№
25
Название детали
Шайба
Заводской номер
12.01.08кп.0115
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
В40
Количество на модель
2
№
27
Название детали
КОЛЬЦО
Заводской номер
В70
Количество на модель
4
№
28
Название детали
КОЛЬЦО
Заводской номер
032-036-25-2-2
Количество на модель
2
№
29
Название детали
Манжета
Заводской номер
1.1-200х240-2
Количество на модель
1
№
30
Название детали
Масленка
Заводской номер
2.3.45.Ц6.хр
Количество на модель
1
№
31
Название детали
Подшипник
Заводской номер
144
Количество на модель
2
№
32
Название детали
прокладка
Заводской номер
ПрокладкаМ3
Количество на модель
2
№
33
Название детали
АМОРТИЗАТОР
Заводской номер
Д-728-05-50
Количество на модель
6
№
34
Название детали
Гидромотор
Заводской номер
310.4.56.00.06.У1
Количество на модель
1
№
34
Название детали
Гидромотор
Заводской номер
310.3.56.00.06.У1
Количество на модель
1
№
35
Название детали
Зажимная шайба
Заводской номер
ШайбаМ12
Количество на модель
12
№
36
Название детали
Зажимная шайба
Заводской номер
ШайбаМ20
Количество на модель
64
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Валец | 6712В.15.01.100 | 1 | 1 | 1 | |||
| 2 | Корпус вибратора | 6712В.15.01.200 | 1 | 1 | 2 | |||
| 3 | Корпус вибратора | 6712В.15.01.300 | 1 | 1 | 3 | |||
| 4 | Опора | 6712В.15.01.400 | 1 | 1 | 4 | |||
| 5 | Опора | 6712В.15.01.500 | 2 | 2 | 5 | |||
| 6 | Полумуфта | 6622.20.01.019 | 1 | 1 | 6 | |||
| 7 | Шайба | 6622.20.01.021 | 1 | 1 | 7 | |||
| 8 | Крышка | 6712В.20.06.002 | 4 | 4 | 8 | |||
| 9 | Муфта | 6712В.20.06.004 | 2 | 2 | 9 | |||
| 10 | Крышка | 6811.15.01.011 | 1 | 1 | 10 | |||
| 11 | полуось | 6811.15.01.012-01 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 6811.15.01.013 | 1 | 1 | 12 | |||
| 13 | Втулка | 6811.15.01.014 | 1 | 1 | 13 | |||
| 14 | Муфта | ВА-9002.20.01.003 | 1 | 1 | 14 | |||
| 15 | Болт | УДГ1-05.00.007 | 1 | 1 | 15 | |||
| 16 | Угольник | УДГ1-06.03.006 | 1 | 1 | 16 | |||
| 17 | Фланец | УДГ1-20.01.007 | 2 | 2 | 17 | |||
| 18 | Болт | М10-6gх20.88.35.0115 | 16 | 16 | 18 | |||
| 19 | Болт | М10-6gх40.109.40Х.0115 | 8 | 8 | 19 | |||
| 20 | Болт | М12-6gх25.88.35.0115 | 1 | 1 | 20 | |||
| 21 | Болт | М12-6gх40.109.40х.0115 | 12 | 12 | 21 | |||
| 22 | Болт | М20х1,5-6gх45.109.40х.0115 | 24 | 24 | 22 | |||
| 23 | Болт | М20х1,5-6gх80.109.40Х.0115 | 40 | 40 | 23 | |||
| 24 | Орех | М20х1,5-6Н.10.40Х.0115 | 24 | 24 | 24 | |||
| 25 | Шайба | 10.65Г.0115 | 16 | 16 | 25 | |||
| 26 | Шайба | 12.01.08кп.0115 | 1 | 1 | 26 | |||
| 27 | Кольцо | В40 | 2 | 2 | 27 | |||
| 28 | КОЛЬЦО | В70 | 4 | 4 | 28 | |||
| 29 | КОЛЬЦО | 032-036-25-2-2 | 2 | 2 | 29 | |||
| 30 | Манжета | 1.1-200х240-2 | 1 | 1 | 30 | |||
| 31 | Масленка | 2.3.45.Ц6.хр | 1 | 1 | 31 | |||
| 32 | Подшипник | 144 | 2 | 2 | 32 | |||
| 33 | прокладка | ПрокладкаМ3 | 2 | 2 | 33 | |||
| 34 | АМОРТИЗАТОР | Д-728-05-50 | 6 | 6 | 34 | |||
| 34 | Гидромотор | 310.4.56.00.06.У1 | 1 | 1 | 34 | |||
| 35 | Гидромотор | 310.3.56.00.06.У1 | 1 | 1 | 35 | |||
| 36 | Зажимная шайба | ШайбаМ12 | 12 | 12 | 36 | |||
| 37 | Зажимная шайба | ШайбаМ20 | 64 | 64 | 37 |
