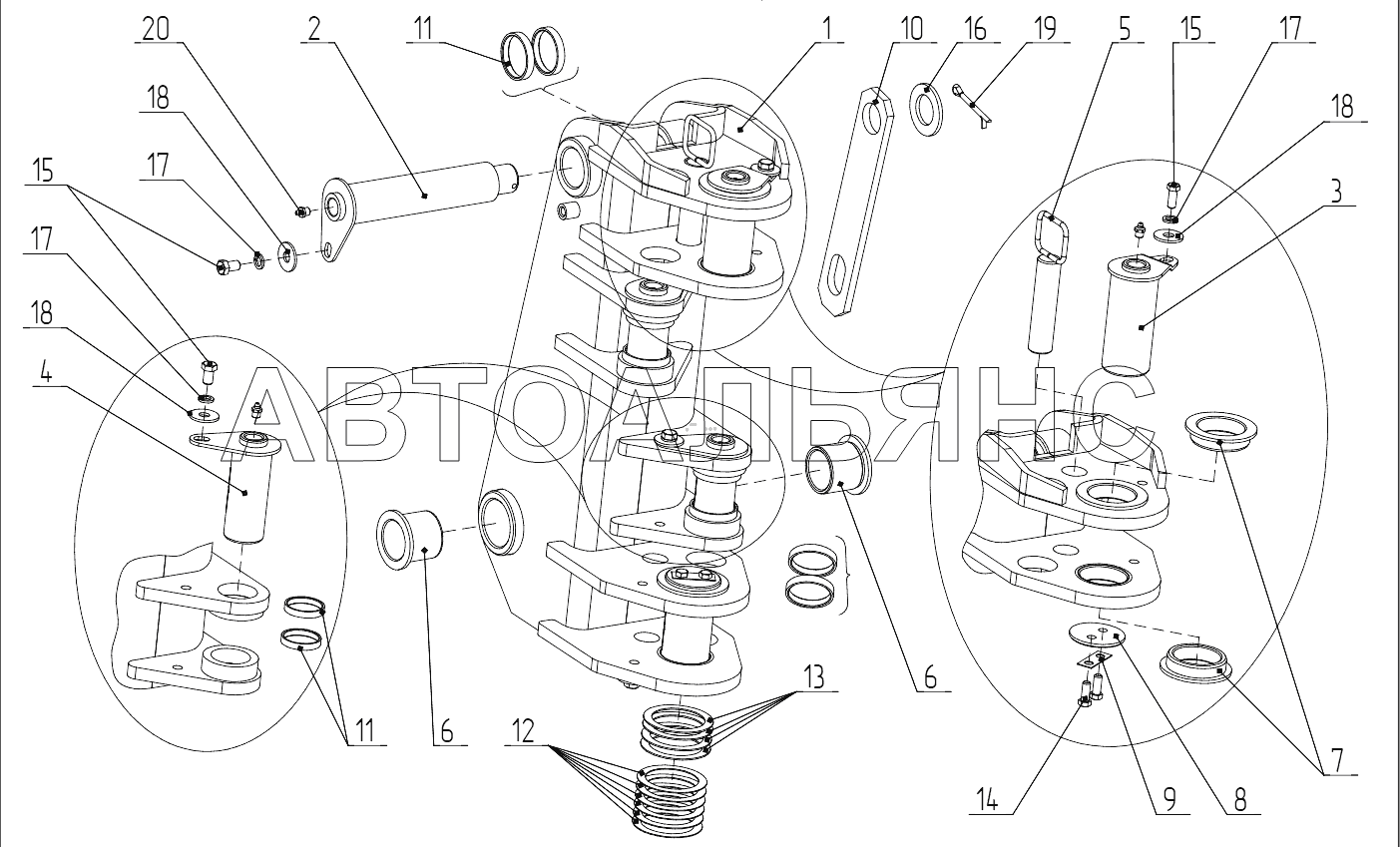

Е. Колонка
100%
Название детали
Колонка
Заводской номер
702Е.02.03.100
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
702Е.02.23.000
Количество на модель
1
№
2
Название детали
Палец
Заводской номер
702Е.02.22.000
Количество на модель
2
№
3
Название детали
Палец
Заводской номер
702Е.02.21.000-01
Количество на модель
2
№
4
Название детали
Фиксатор
Заводской номер
702Е.02.09.000
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
702Е.02.03.001
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
702Е.02.03.002
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
702Е.02.00.007-02
Количество на модель
2
№
8
Название детали
Стопорная пластина
Заводской номер
702Е.02.00.008-01
Количество на модель
2
№
9
Название детали
Тяга
Заводской номер
702Е.02.00.012
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
702Е.02.00.017
Количество на модель
6
№
11
Название детали
прокладка
Заводской номер
702Е.02.00.018
Количество на модель
6
№
12
Название детали
прокладка
Заводской номер
702Е.02.00.018-01
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
М10-6gх25.56.0115
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
М12-6gх20.56.0115
Количество на модель
5
№
15
Название детали
Шайба
Заводской номер
С.36.02.Ст3кп.0115
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
5
№
17
Название детали
Шайба
Заводской номер
12.02.Ст3.0115
Количество на модель
5
№
18
Название детали
Шплинт
Заводской номер
6,3х63.019
Количество на модель
1
№
19
Название детали
Масленка
Заводской номер
1.2.Ц6хр
Количество на модель
5
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колонка | 702Е.02.03.100 | 1 | 1 | 1 | |||
| 2 | Палец | 702Е.02.23.000 | 1 | 1 | 2 | |||
| 3 | Палец | 702Е.02.22.000 | 2 | 2 | 3 | |||
| 4 | Палец | 702Е.02.21.000-01 | 2 | 2 | 4 | |||
| 5 | Фиксатор | 702Е.02.09.000 | 1 | 1 | 5 | |||
| 6 | Втулка | 702Е.02.03.001 | 2 | 2 | 6 | |||
| 7 | Втулка | 702Е.02.03.002 | 4 | 4 | 7 | |||
| 8 | Шайба | 702Е.02.00.007-02 | 2 | 2 | 8 | |||
| 9 | Стопорная пластина | 702Е.02.00.008-01 | 2 | 2 | 9 | |||
| 10 | Тяга | 702Е.02.00.012 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | 702Е.02.00.017 | 6 | 6 | 11 | |||
| 12 | прокладка | 702Е.02.00.018 | 6 | 6 | 12 | |||
| 13 | прокладка | 702Е.02.00.018-01 | 4 | 4 | 13 | |||
| 14 | Болт | М10-6gх25.56.0115 | 4 | 4 | 14 | |||
| 15 | Болт | М12-6gх20.56.0115 | 5 | 5 | 15 | |||
| 16 | Шайба | С.36.02.Ст3кп.0115 | 1 | 1 | 16 | |||
| 17 | Шайба | 12.65Г.0115 | 5 | 5 | 17 | |||
| 18 | Шайба | 12.02.Ст3.0115 | 5 | 5 | 18 | |||
| 19 | Шплинт | 6,3х63.019 | 1 | 1 | 19 | |||
| 20 | Масленка | 1.2.Ц6хр | 5 | 5 | 20 |
