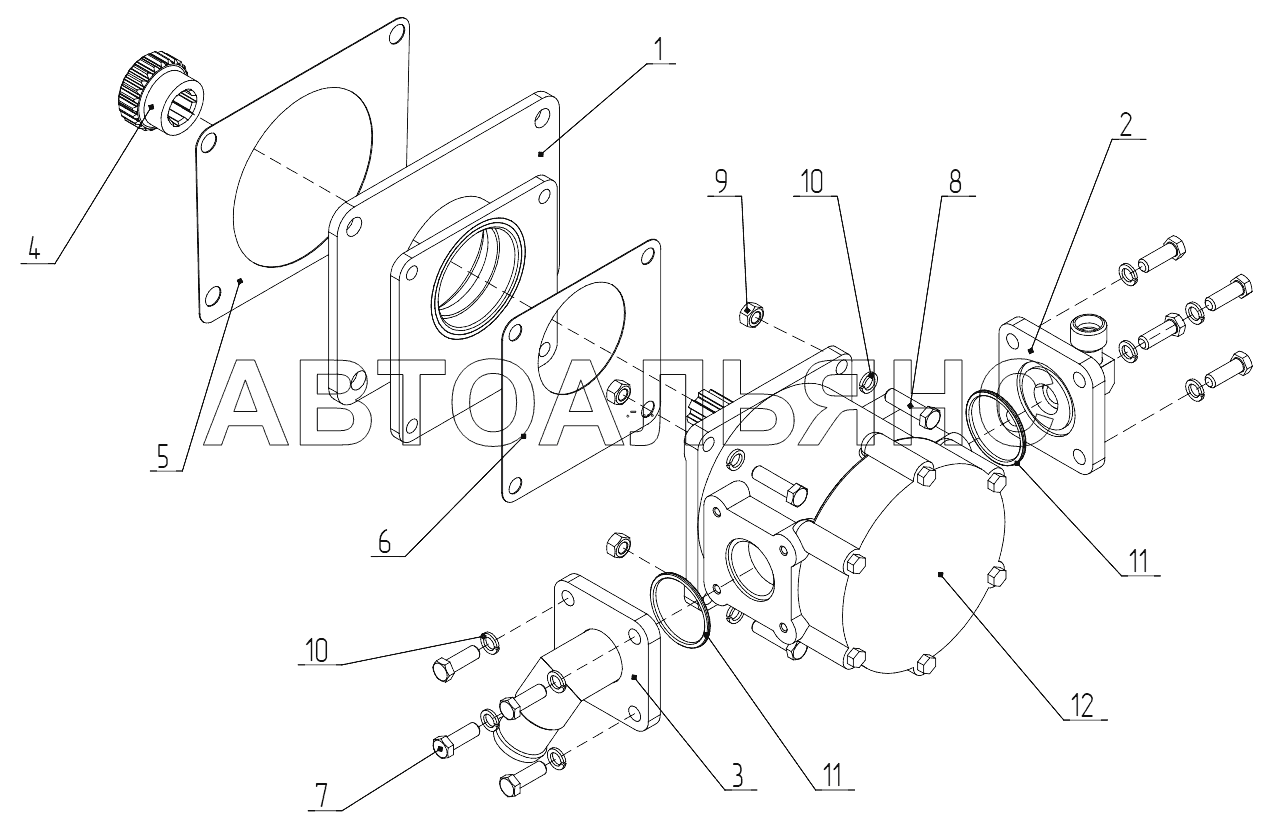

ЕА. Установка насоса
100%
Название детали
корпус
Заводской номер
702ЕА.02.17.100
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
702ЕА.02.12.650
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
702ЕА.02.12.600
Количество на модель
1
№
3
Название детали
Хвостовик
Заводской номер
702Е.02.12.201
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
702ЕА.02.17.002
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
702ЕА.02.17.003
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М12-6gх35.56.0115
Количество на модель
8
№
7
Название детали
Болт
Заводской номер
М12-6gх45.56.0115
Количество на модель
4
№
8
Название детали
Орех
Заводской номер
М12-6H.5.0115
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
12
№
10
Название детали
КОЛЬЦО
Заводской номер
060-068-046-2-2
Количество на модель
2
№
11
Название детали
Насос
Заводской номер
НШ-100Л
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 702ЕА.02.17.100 | 1 | 1 | 1 | |||
| 2 | Фланец | 702ЕА.02.12.650 | 1 | 1 | 2 | |||
| 3 | Фланец | 702ЕА.02.12.600 | 1 | 1 | 3 | |||
| 4 | Хвостовик | 702Е.02.12.201 | 1 | 1 | 4 | |||
| 5 | прокладка | 702ЕА.02.17.002 | 1 | 1 | 5 | |||
| 6 | прокладка | 702ЕА.02.17.003 | 1 | 1 | 6 | |||
| 7 | Болт | М12-6gх35.56.0115 | 8 | 8 | 7 | |||
| 8 | Болт | М12-6gх45.56.0115 | 4 | 4 | 8 | |||
| 9 | Орех | М12-6H.5.0115 | 4 | 4 | 9 | |||
| 10 | Шайба | 12.65Г.0115 | 12 | 12 | 10 | |||
| 11 | КОЛЬЦО | 060-068-046-2-2 | 2 | 2 | 11 | |||
| 12 | Насос | НШ-100Л | 1 | 1 | 12 |
