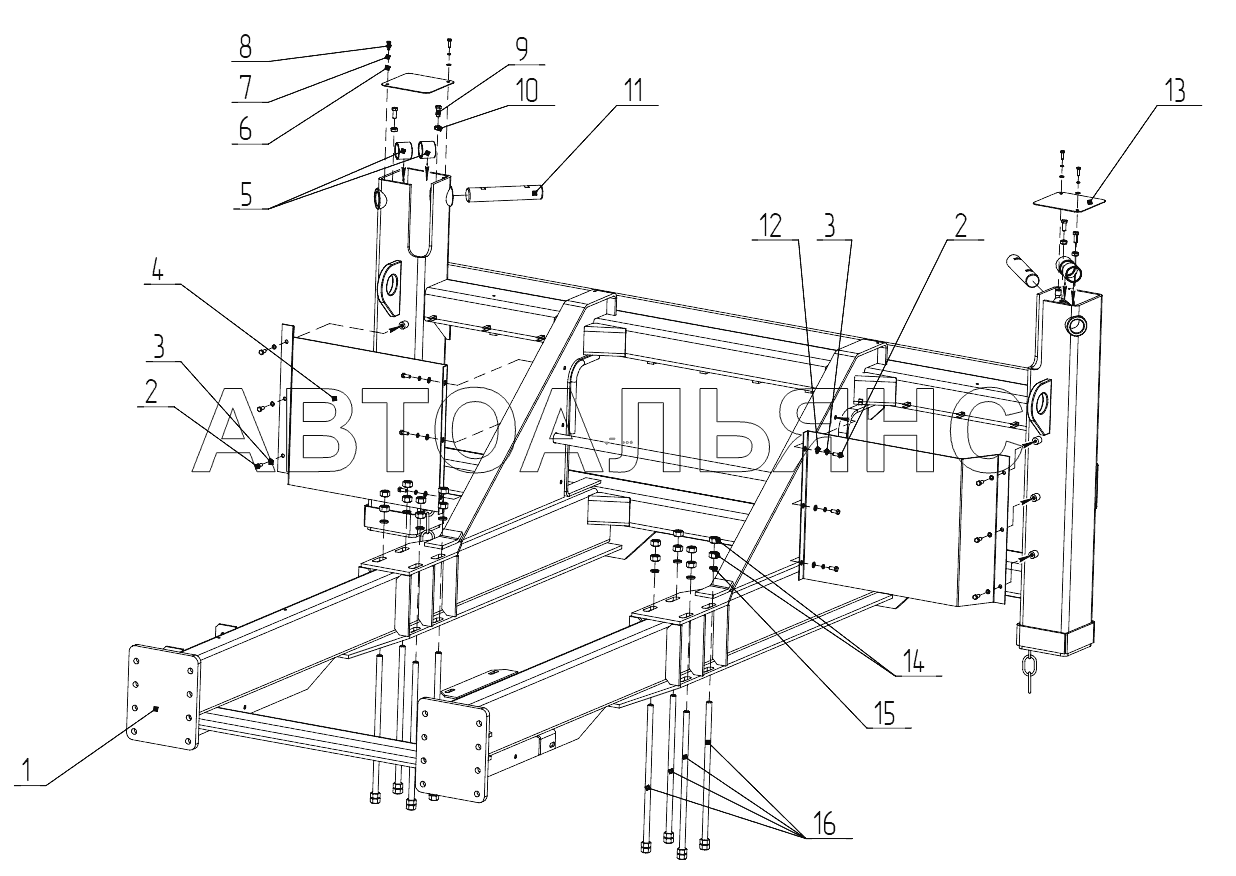

ЕМ. Рама
100%
Название детали
Рама
Заводской номер
702ЕМ.02.01.100
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М8-6gх20.56.0115
Количество на модель
12
№
2
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
3
Название детали
Защита
Заводской номер
702ЕМ.02.01.001
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
702ЕМ.02.00.003
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
М6-6gх20.56.0115
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
М10-6gх25.56.0115
Количество на модель
4
№
9
Название детали
Орех
Заводской номер
М10-6Н.5.0115
Количество на модель
4
№
10
Название детали
Палец
Заводской номер
702ЕМ.02.00.001-01
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
6
№
12
Название детали
Крышка
Заводской номер
702ЕМ.02.01.002
Количество на модель
2
№
13
Название детали
Орех
Заводской номер
М16-6Н.5.0115
Количество на модель
16
№
14
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
8
№
15
Название детали
Болт
Заводской номер
702ЕА.02.11.000
Количество на модель
8
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 702ЕМ.02.01.100 | 1 | 1 | 1 | |||
| 2 | Болт | М8-6gх20.56.0115 | 12 | 12 | 2 | |||
| 3 | Шайба | 8.65Г.0115 | 12 | 12 | 3 | |||
| 4 | Защита | 702ЕМ.02.01.001 | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | 702ЕМ.02.00.003 | 4 | 4 | 5 | |||
| 6 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 6 | |||
| 7 | Шайба | 6.65Г.0115 | 4 | 4 | 7 | |||
| 8 | Болт | М6-6gх20.56.0115 | 4 | 4 | 8 | |||
| 9 | Болт | М10-6gх25.56.0115 | 4 | 4 | 9 | |||
| 10 | Орех | М10-6Н.5.0115 | 4 | 4 | 10 | |||
| 11 | Палец | 702ЕМ.02.00.001-01 | 2 | 2 | 11 | |||
| 12 | Шайба | С.8.02.Ст3.0115 | 6 | 6 | 12 | |||
| 13 | Крышка | 702ЕМ.02.01.002 | 2 | 2 | 13 | |||
| 14 | Орех | М16-6Н.5.0115 | 16 | 16 | 14 | |||
| 15 | Шайба | 16.65Г.0115 | 8 | 8 | 15 | |||
| 16 | Болт | 702ЕА.02.11.000 | 8 | 8 | 16 |
