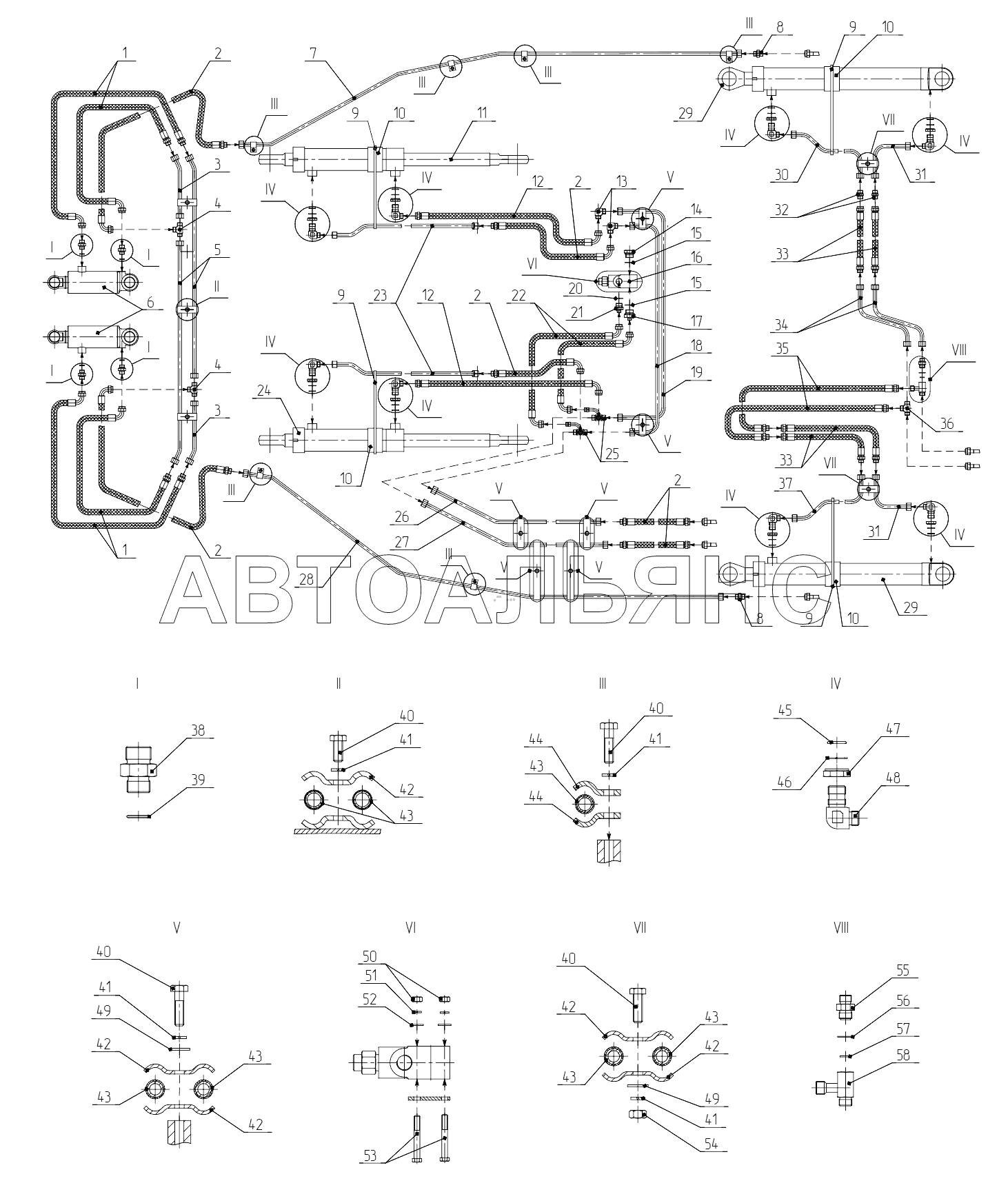

ЕА. Гидросистема
100%
Название детали
Рукав
Заводской номер
2SN№13x650A61J10
Количество на модель
4
№
1
Название детали
Рукав
Заводской номер
2SN№13x850A61J10
Количество на модель
6
№
2
Название детали
Трубопровод
Заводской номер
702ЕА.01.08.620
Количество на модель
2
№
3
Название детали
Тройник
Заводской номер
ПГУ1-03002
Количество на модель
2
№
4
Название детали
Трубопровод
Заводской номер
702ЕА.01.08.610
Количество на модель
2
№
5
Название детали
Гидроцилиндр
Заводской номер
КГЦ-263.00.000
Количество на модель
2
№
6
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.160
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
ПГУ1-05.010
Количество на модель
2
№
8
Название детали
Хомут
Заводской номер
90-110
Количество на модель
4
№
9
Название детали
прокладка
Заводской номер
702ЕА.02.12.707
Количество на модель
4
№
10
Название детали
Гидроцилиндр
Заводской номер
702ЕА.01.13.000-01
Количество на модель
1
№
11
Название детали
Рукав
Заводской номер
2SN№13x850А60А61
Количество на модель
2
№
12
Название детали
Угольник
Заводской номер
ПГУ1-20.019
Количество на модель
2
№
13
Название детали
Пробка
Заводской номер
ПГУ1-21.015
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
33М3
Количество на модель
2
№
15
Название детали
Клапан предохрпнительный
Заводской номер
У462.805.1
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
ПГУ1-01.043
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.120
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.130
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
27М3
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
ПГУ1-01.040
Количество на модель
1
№
21
Название детали
Рукав
Заводской номер
2SN№8x500А61А61
Количество на модель
2
№
22
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.220
Количество на модель
2
№
23
Название детали
Гидроцилиндр
Заводской номер
702ЕА.01.13.000
Количество на модель
1
№
24
Название детали
Тройник
Заводской номер
702ЕА.46.00.040
Количество на модель
2
№
25
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.180
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.190
Количество на модель
1
№
27
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.170
Количество на модель
1
№
28
Название детали
Гидроцилиндр
Заводской номер
ЦГ-80.56х560.11
Количество на модель
2
№
29
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.240
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
702ЕА.46.00.230
Количество на модель
2
№
31
Название детали
Штуцер
Заводской номер
ПГУ1-05.009
Количество на модель
2
№
32
Название детали
Рукав
Заводской номер
2SNNP13x650А60J10
Количество на модель
4
№
33
Название детали
Трубопровод
Заводской номер
702EA.46.00.250
Количество на модель
2
№
34
Название детали
Рукав
Заводской номер
2SNNP13x850A60J10
Количество на модель
2
№
35
Название детали
Тройник
Заводской номер
ПГУ1-03.005
Количество на модель
1
№
36
Название детали
Трубопровод
Заводской номер
702EA.46.00.240-01
Количество на модель
1
№
37
Название детали
Штуцер
Заводской номер
ПГУ1-01.037
Количество на модель
4
№
38
Название детали
Кольцо
Заводской номер
017-020-19-2-2
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
М8-6gх20.56.0115
Количество на модель
17
№
40
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
17
№
41
Название детали
Скоба
Заводской номер
ПДУ-09001
Количество на модель
19
№
42
Название детали
прокладка
Заводской номер
702EA.02.12.701
Количество на модель
32
№
43
Название детали
Скоба
Заводской номер
ПДУ-09002
Количество на модель
12
№
44
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
8
№
45
Название детали
Защитная шайба
Заводской номер
702ЕА.02.12.711
Количество на модель
8
№
46
Название детали
Установочная гайка
Заводской номер
ПГУ1-22.005
Количество на модель
8
№
47
Название детали
Угольник
Заводской номер
ПГУ1-20.002
Количество на модель
8
№
48
Название детали
Шайба
Заводской номер
С8.02.Ст3.0115
Количество на модель
8
№
49
Название детали
Орех
Заводской номер
М10-6Н.5.0115
Количество на модель
2
№
50
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
51
Название детали
Шайба
Заводской номер
С10.02.Ст3.0115
Количество на модель
2
№
52
Название детали
Болт
Заводской номер
М10-6gх80.56.0115
Количество на модель
2
№
53
Название детали
Орех
Заводской номер
М8-6Н.5.0115
Количество на модель
2
№
54
Название детали
Штуцер
Заводской номер
702ЕА.46.01.001-01
Количество на модель
1
№
55
Название детали
прокладка
Заводской номер
22М3
Количество на модель
1
№
56
Название детали
Шайба
Заводской номер
702ЕА.02.12.714
Количество на модель
1
№
57
Название детали
корпус
Заводской номер
702ЕА.46.01.010
Количество на модель
1
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 2SN№13x650A61J10 | 4 | 4 | 1 | |||
| 2 | Рукав | 2SN№13x850A61J10 | 6 | 6 | 2 | |||
| 3 | Трубопровод | 702ЕА.01.08.620 | 2 | 2 | 3 | |||
| 4 | Тройник | ПГУ1-03002 | 2 | 2 | 4 | |||
| 5 | Трубопровод | 702ЕА.01.08.610 | 2 | 2 | 5 | |||
| 6 | Гидроцилиндр | КГЦ-263.00.000 | 2 | 2 | 6 | |||
| 7 | Трубопровод | 702ЕА.46.00.160 | 1 | 1 | 7 | |||
| 8 | Штуцер | ПГУ1-05.010 | 2 | 2 | 8 | |||
| 9 | Хомут | 90-110 | 4 | 4 | 9 | |||
| 10 | прокладка | 702ЕА.02.12.707 | 4 | 4 | 10 | |||
| 11 | Гидроцилиндр | 702ЕА.01.13.000-01 | 1 | 1 | 11 | |||
| 12 | Рукав | 2SN№13x850А60А61 | 2 | 2 | 12 | |||
| 13 | Угольник | ПГУ1-20.019 | 2 | 2 | 13 | |||
| 14 | Пробка | ПГУ1-21.015 | 1 | 1 | 14 | |||
| 15 | прокладка | 33М3 | 2 | 2 | 15 | |||
| 16 | Клапан предохрпнительный | У462.805.1 | 1 | 1 | 16 | |||
| 17 | Штуцер | ПГУ1-01.043 | 1 | 1 | 17 | |||
| 18 | Трубопровод | 702ЕА.46.00.120 | 1 | 1 | 18 | |||
| 19 | Трубопровод | 702ЕА.46.00.130 | 1 | 1 | 19 | |||
| 20 | прокладка | 27М3 | 1 | 1 | 20 | |||
| 21 | Штуцер | ПГУ1-01.040 | 1 | 1 | 21 | |||
| 22 | Рукав | 2SN№8x500А61А61 | 2 | 2 | 22 | |||
| 23 | Трубопровод | 702ЕА.46.00.220 | 2 | 2 | 23 | |||
| 24 | Гидроцилиндр | 702ЕА.01.13.000 | 1 | 1 | 24 | |||
| 25 | Тройник | 702ЕА.46.00.040 | 2 | 2 | 25 | |||
| 26 | Трубопровод | 702ЕА.46.00.180 | 1 | 1 | 26 | |||
| 27 | Трубопровод | 702ЕА.46.00.190 | 1 | 1 | 27 | |||
| 28 | Трубопровод | 702ЕА.46.00.170 | 1 | 1 | 28 | |||
| 29 | Гидроцилиндр | ЦГ-80.56х560.11 | 2 | 2 | 29 | |||
| 30 | Трубопровод | 702ЕА.46.00.240 | 1 | 1 | 30 | |||
| 31 | Трубопровод | 702ЕА.46.00.230 | 2 | 2 | 31 | |||
| 32 | Штуцер | ПГУ1-05.009 | 2 | 2 | 32 | |||
| 33 | Рукав | 2SNNP13x650А60J10 | 4 | 4 | 33 | |||
| 34 | Трубопровод | 702EA.46.00.250 | 2 | 2 | 34 | |||
| 35 | Рукав | 2SNNP13x850A60J10 | 2 | 2 | 35 | |||
| 36 | Тройник | ПГУ1-03.005 | 1 | 1 | 36 | |||
| 37 | Трубопровод | 702EA.46.00.240-01 | 1 | 1 | 37 | |||
| 38 | Штуцер | ПГУ1-01.037 | 4 | 4 | 38 | |||
| 39 | Кольцо | 017-020-19-2-2 | 4 | 4 | 39 | |||
| 40 | Болт | М8-6gх20.56.0115 | 17 | 17 | 40 | |||
| 41 | Шайба | 8.65Г.0115 | 17 | 17 | 41 | |||
| 42 | Скоба | ПДУ-09001 | 19 | 19 | 42 | |||
| 43 | прокладка | 702EA.02.12.701 | 32 | 32 | 43 | |||
| 44 | Скоба | ПДУ-09002 | 12 | 12 | 44 | |||
| 45 | Кольцо | 024-029-30-2-2 | 8 | 8 | 45 | |||
| 46 | Защитная шайба | 702ЕА.02.12.711 | 8 | 8 | 46 | |||
| 47 | Установочная гайка | ПГУ1-22.005 | 8 | 8 | 47 | |||
| 48 | Угольник | ПГУ1-20.002 | 8 | 8 | 48 | |||
| 49 | Шайба | С8.02.Ст3.0115 | 8 | 8 | 49 | |||
| 50 | Орех | М10-6Н.5.0115 | 2 | 2 | 50 | |||
| 51 | Шайба | 10.65Г.0115 | 2 | 2 | 51 | |||
| 52 | Шайба | С10.02.Ст3.0115 | 2 | 2 | 52 | |||
| 53 | Болт | М10-6gх80.56.0115 | 2 | 2 | 53 | |||
| 54 | Орех | М8-6Н.5.0115 | 2 | 2 | 54 | |||
| 55 | Штуцер | 702ЕА.46.01.001-01 | 1 | 1 | 55 | |||
| 56 | прокладка | 22М3 | 1 | 1 | 56 | |||
| 57 | Шайба | 702ЕА.02.12.714 | 1 | 1 | 57 | |||
| 58 | корпус | 702ЕА.46.01.010 | 1 | 1 | 58 |
