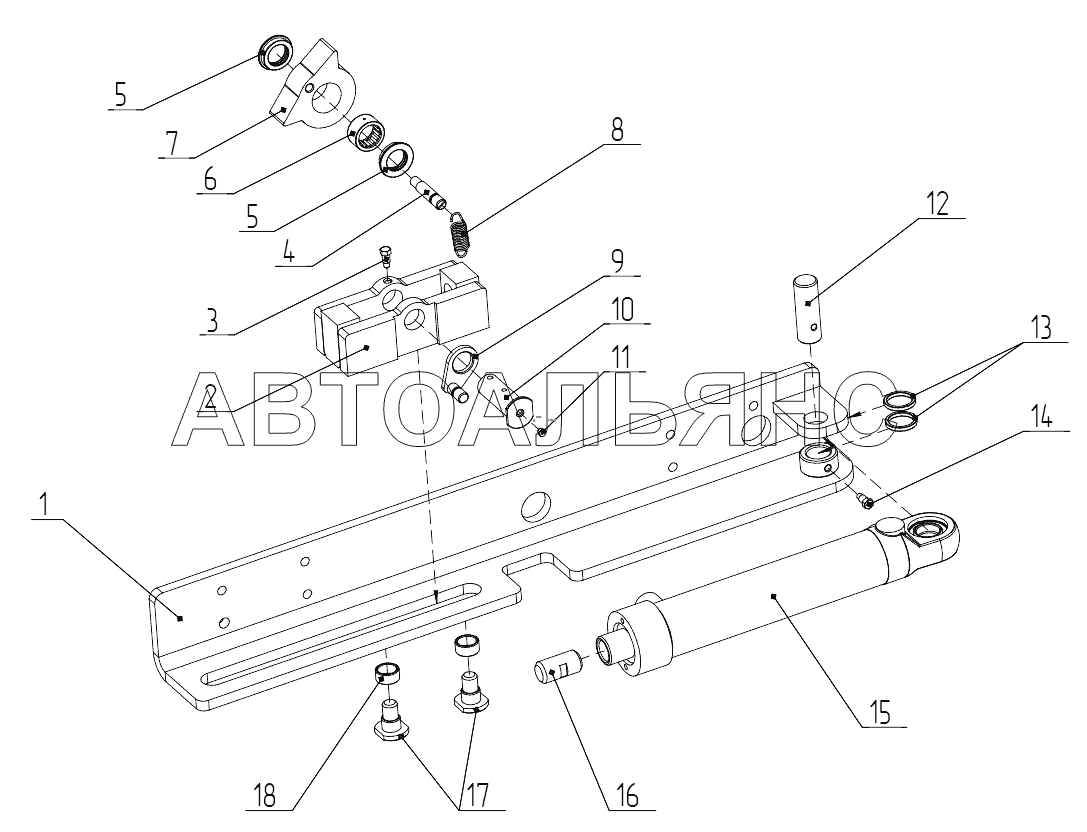

ЕМ. Механизм перемещения каретки
100%
Название детали
Направляющая
Заводской номер
702ЕМ.02.02.330
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
702ЕМ.02.02.320
Количество на модель
1
№
2
Название детали
Стопор
Заводской номер
702ЕМ.02.02.308
Количество на модель
1
№
3
Название детали
Палец
Заводской номер
702ЕМ.02.02.313
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
702ЕМ.02.02.317
Количество на модель
2
№
5
Название детали
Подшипник
Заводской номер
4024103
Количество на модель
1
№
6
Название детали
Кулачек
Заводской номер
702ЕМ.02.02.311
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
702ЕМ.02.02.319
Количество на модель
1
№
8
Название детали
Кулиса
Заводской номер
702ЕМ.02.02.350
Количество на модель
1
№
9
Название детали
Вот
Заводской номер
702ЕМ.02.02.312
Количество на модель
1
№
10
Название детали
Масленка
Заводской номер
3.1.1.Ц6
Количество на модель
1
№
11
Название детали
Вот
Заводской номер
702ЕМ.02.02.302
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
702ЕМ.02.02.307
Количество на модель
2
№
13
Название детали
Гидроцилиндр
Заводской номер
702ЕМ.02.02.340
Количество на модель
1
№
15
Название детали
Шпилька
Заводской номер
702ЕМ.02.02.303
Количество на модель
1
№
16
Название детали
Палец
Заводской номер
702ЕМ.02.02.305
Количество на модель
2
№
17
Название детали
Втулка
Заводской номер
702ЕМ.02.02.306
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Направляющая | 702ЕМ.02.02.330 | 1 | 1 | 1 | |||
| 2 | корпус | 702ЕМ.02.02.320 | 1 | 1 | 2 | |||
| 3 | Стопор | 702ЕМ.02.02.308 | 1 | 1 | 3 | |||
| 4 | Палец | 702ЕМ.02.02.313 | 1 | 1 | 4 | |||
| 5 | Втулка | 702ЕМ.02.02.317 | 2 | 2 | 5 | |||
| 6 | Подшипник | 4024103 | 1 | 1 | 6 | |||
| 7 | Кулачек | 702ЕМ.02.02.311 | 1 | 1 | 7 | |||
| 8 | Пружина | 702ЕМ.02.02.319 | 1 | 1 | 8 | |||
| 9 | Кулиса | 702ЕМ.02.02.350 | 1 | 1 | 9 | |||
| 10 | Вот | 702ЕМ.02.02.312 | 1 | 1 | 10 | |||
| 11 | Масленка | 3.1.1.Ц6 | 1 | 1 | 11 | |||
| 12 | Вот | 702ЕМ.02.02.302 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | 702ЕМ.02.02.307 | 2 | 2 | 13 | |||
| 15 | Гидроцилиндр | 702ЕМ.02.02.340 | 1 | 1 | 15 | |||
| 16 | Шпилька | 702ЕМ.02.02.303 | 1 | 1 | 16 | |||
| 17 | Палец | 702ЕМ.02.02.305 | 2 | 2 | 17 | |||
| 18 | Втулка | 702ЕМ.02.02.306 | 2 | 2 | 18 |
