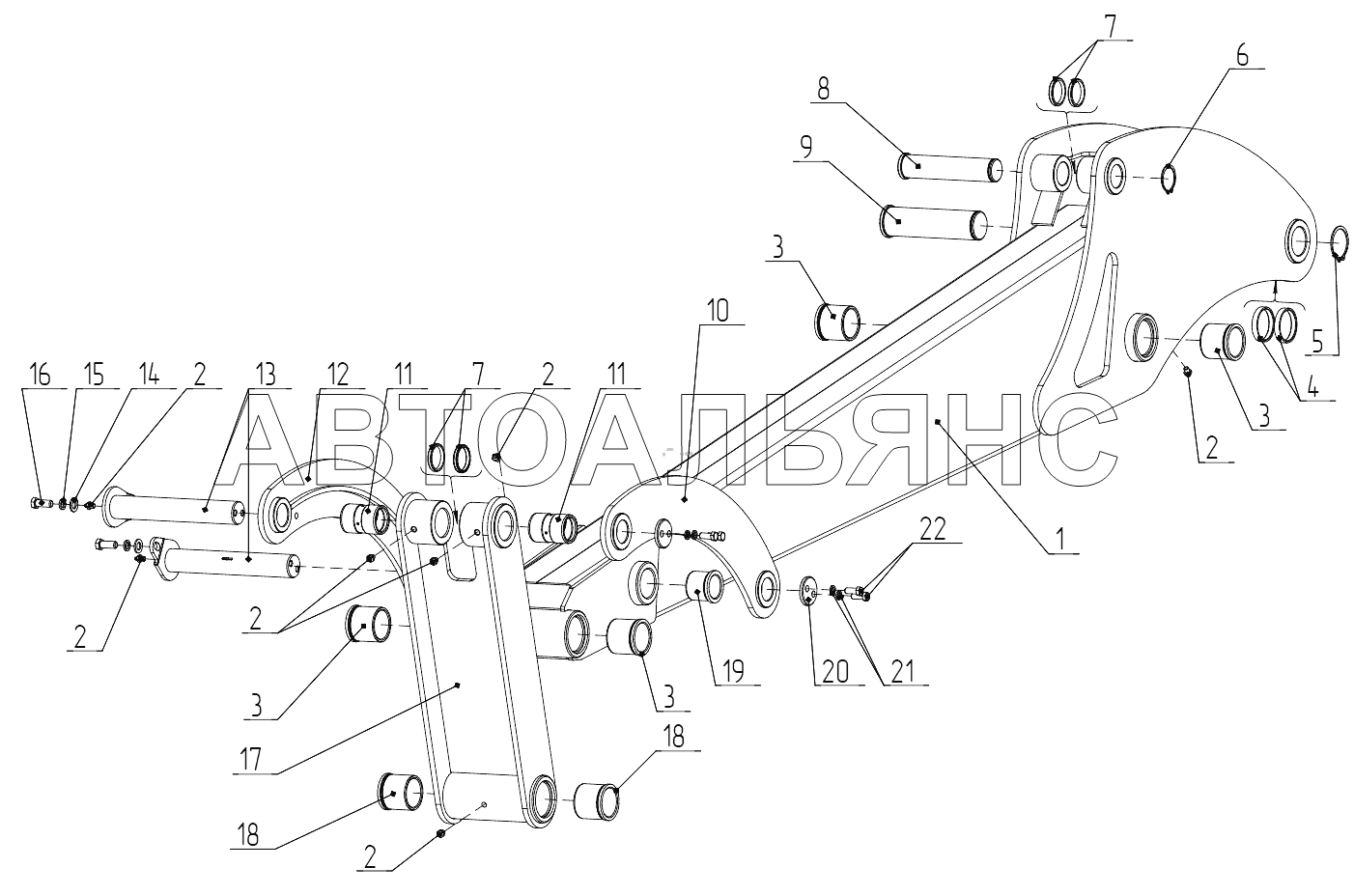

ЕА. Рукоять
100%
Название детали
Рукоять
Заводской номер
702EA.02.04.100
Количество на модель
1
№
1
Название детали
Масленка
Заводской номер
1.2.Ц6хр
Количество на модель
7
№
2
Название детали
Втулка
Заводской номер
702ЕА.02.03.001
Количество на модель
4
№
3
Название детали
КОЛЬЦО
Заводской номер
702ЕА.02.00.017-01
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
B50DIN471
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
B40DIN471
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
702ЕА.01.00.001
Количество на модель
4
№
7
Название детали
Палец
Заводской номер
702EA.02.00.004
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
702ЕА.02.00.005-01
Количество на модель
1
№
9
Название детали
Тяга
Заводской номер
702ЕА.02.07.000-01
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
702ЕА.02.08.001
Количество на модель
2
№
11
Название детали
Тяга
Заводской номер
702ЕА.02.07.000
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
702ЕА.02.19.000
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
C.12.02.Cm3.0115
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
М12-6gх30.56.0115
Количество на модель
2
№
16
Название детали
Тяга
Заводской номер
702ЕА.02.08.010
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
702ЕА.02.01.301
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
702ЕА.02.00.007
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
21
Название детали
Болт
Заводской номер
М10-6gх25.56.0115
Количество на модель
4
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукоять | 702EA.02.04.100 | 1 | 1 | 1 | |||
| 2 | Масленка | 1.2.Ц6хр | 7 | 7 | 2 | |||
| 3 | Втулка | 702ЕА.02.03.001 | 4 | 4 | 3 | |||
| 4 | КОЛЬЦО | 702ЕА.02.00.017-01 | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | B50DIN471 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | B40DIN471 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 702ЕА.01.00.001 | 4 | 4 | 7 | |||
| 8 | Палец | 702EA.02.00.004 | 1 | 1 | 8 | |||
| 9 | Палец | 702ЕА.02.00.005-01 | 1 | 1 | 9 | |||
| 10 | Тяга | 702ЕА.02.07.000-01 | 1 | 1 | 10 | |||
| 11 | Втулка | 702ЕА.02.08.001 | 2 | 2 | 11 | |||
| 12 | Тяга | 702ЕА.02.07.000 | 1 | 1 | 12 | |||
| 13 | Палец | 702ЕА.02.19.000 | 2 | 2 | 13 | |||
| 14 | Шайба | C.12.02.Cm3.0115 | 2 | 2 | 14 | |||
| 15 | Шайба | 12.65Г.0115 | 2 | 2 | 15 | |||
| 16 | Болт | М12-6gх30.56.0115 | 2 | 2 | 16 | |||
| 17 | Тяга | 702ЕА.02.08.010 | 1 | 1 | 17 | |||
| 19 | Втулка | 702ЕА.02.01.301 | 2 | 2 | 19 | |||
| 20 | Шайба | 702ЕА.02.00.007 | 2 | 2 | 20 | |||
| 21 | Шайба | 10.65Г.0115 | 4 | 4 | 21 | |||
| 22 | Болт | М10-6gх25.56.0115 | 4 | 4 | 22 |
