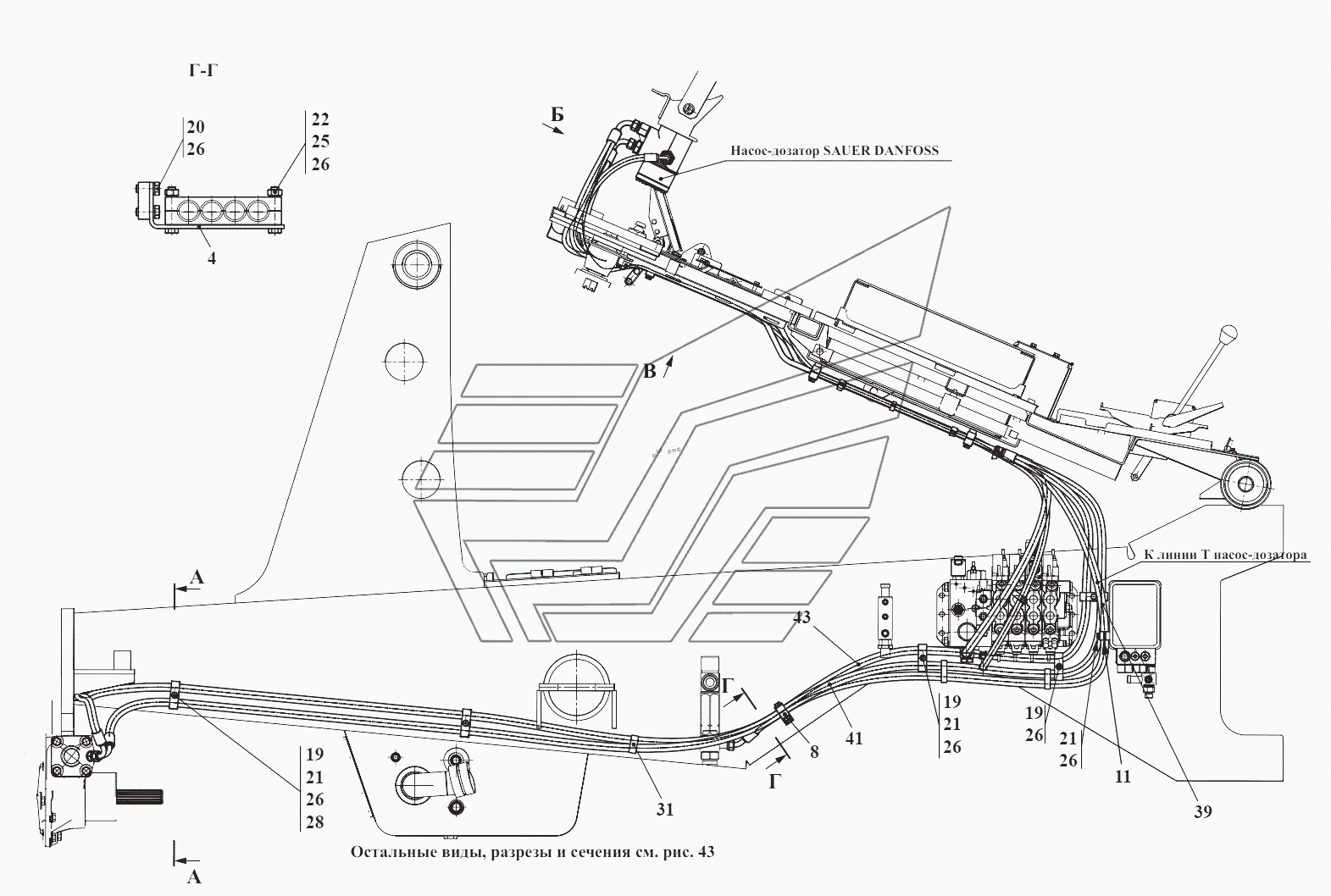

Гидросистема рулевого управления
100%
Название детали
Угольник
Заводской номер
320.34.07.020-Б
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
732.34.07.020-Б
Количество на модель
4
№
2
Название детали
Труба
Заводской номер
732.34.07.022-Б
Количество на модель
№
2
Название детали
Орех
Заводской номер
М12LCFX
Количество на модель
№
2
Название детали
Кольцо врезное
Заводской номер
PSR12LX
Количество на модель
№
2
Название детали
Тарелка
Заводской номер
732.34.07.003
Количество на модель
2
№
3
Название детали
Тарелка
Заводской номер
732.34.07.004
Количество на модель
1
№
4
Название детали
Колодка
Заводской номер
732.34.07.006
Количество на модель
4
№
7
Название детали
Колодка
Заводской номер
732.34.07.007
Количество на модель
2
№
8
Название детали
Колодка верхняя
Заводской номер
732.34.07.008
Количество на модель
3
№
11
Название детали
Штуцер
Заводской номер
УДГ1.01.02.004
Количество на модель
2
№
12
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
УДГ1.05.01.004
Количество на модель
1
№
15
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.01.007
Количество на модель
5
№
19
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
М8-6gx30.88.35.0115
Количество на модель
8
№
21
Название детали
Болт
Заводской номер
М8-6gx45.88.35.0115
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
М8-6gx50.88.35.0115
Количество на модель
4
№
23
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
14
№
26
Название детали
Кольцо уплотнительное
Заводской номер
USIT229
Количество на модель
2
№
27
Название детали
Кольцо уплотнительное
Заводской номер
USIT234
Количество на модель
2
№
29
Название детали
Кольцо уплотнительное
Заводской номер
USIT225
Количество на модель
1
№
30
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
6
№
31
Название детали
Рукав высокого давления
Заводской номер
1SN-6-22,5-2400-DKL90-DKL90
Количество на модель
1
№
33
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-900-DKL90-CEL
Количество на модель
4
№
35
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-750-DKL-CEL
Количество на модель
1
№
37
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-3300-DKL90-CEL
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 320.34.07.020-Б | 1 | 1 | 1 | |||
| 2 | Трубопровод | 732.34.07.020-Б | 4 | 4 | 2 | |||
| 2 | Труба | 732.34.07.022-Б | 2 | |||||
| 2 | Орех | М12LCFX | 2 | |||||
| 2 | Кольцо врезное | PSR12LX | 2 | |||||
| 3 | Тарелка | 732.34.07.003 | 2 | 2 | 3 | |||
| 4 | Тарелка | 732.34.07.004 | 1 | 1 | 4 | |||
| 7 | Колодка | 732.34.07.006 | 4 | 4 | 7 | |||
| 8 | Колодка | 732.34.07.007 | 2 | 2 | 8 | |||
| 11 | Колодка верхняя | 732.34.07.008 | 3 | 3 | 11 | |||
| 12 | Штуцер | УДГ1.01.02.004 | 2 | 2 | 12 | |||
| 13 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 13 | |||
| 15 | Болт | УДГ1.05.01.004 | 1 | 1 | 15 | |||
| 19 | Колодка верхняя | УДГ1.17.01.007 | 5 | 5 | 19 | |||
| 20 | Болт | М8-6gx16.88.35.0115 | 2 | 2 | 20 | |||
| 21 | Болт | М8-6gx30.88.35.0115 | 8 | 8 | 21 | |||
| 22 | Болт | М8-6gx45.88.35.0115 | 2 | 2 | 22 | |||
| 23 | Болт | М8-6gx50.88.35.0115 | 4 | 4 | 23 | |||
| 25 | Орех | М8-6H.8.35.0115 | 2 | 2 | 25 | |||
| 26 | Шайба | 8.65Г.0115 | 14 | 14 | 26 | |||
| 27 | Кольцо уплотнительное | USIT229 | 2 | 2 | 27 | |||
| 29 | Кольцо уплотнительное | USIT234 | 2 | 2 | 29 | |||
| 30 | Кольцо уплотнительное | USIT225 | 1 | 1 | 30 | |||
| 31 | Кабельная стяжка | TKUV30/8 | 6 | 6 | 31 | |||
| 33 | Рукав высокого давления | 1SN-6-22,5-2400-DKL90-DKL90 | 1 | 1 | 33 | |||
| 35 | Рукав высокого давления | 2SN-10-33-900-DKL90-CEL | 4 | 4 | 35 | |||
| 37 | Рукав высокого давления | 2SN-10-33-750-DKL-CEL | 1 | 1 | 37 | |||
| 41 | Рукав высокого давления | 2SN-10-33-3300-DKL90-CEL | 1 | 1 | 41 |
