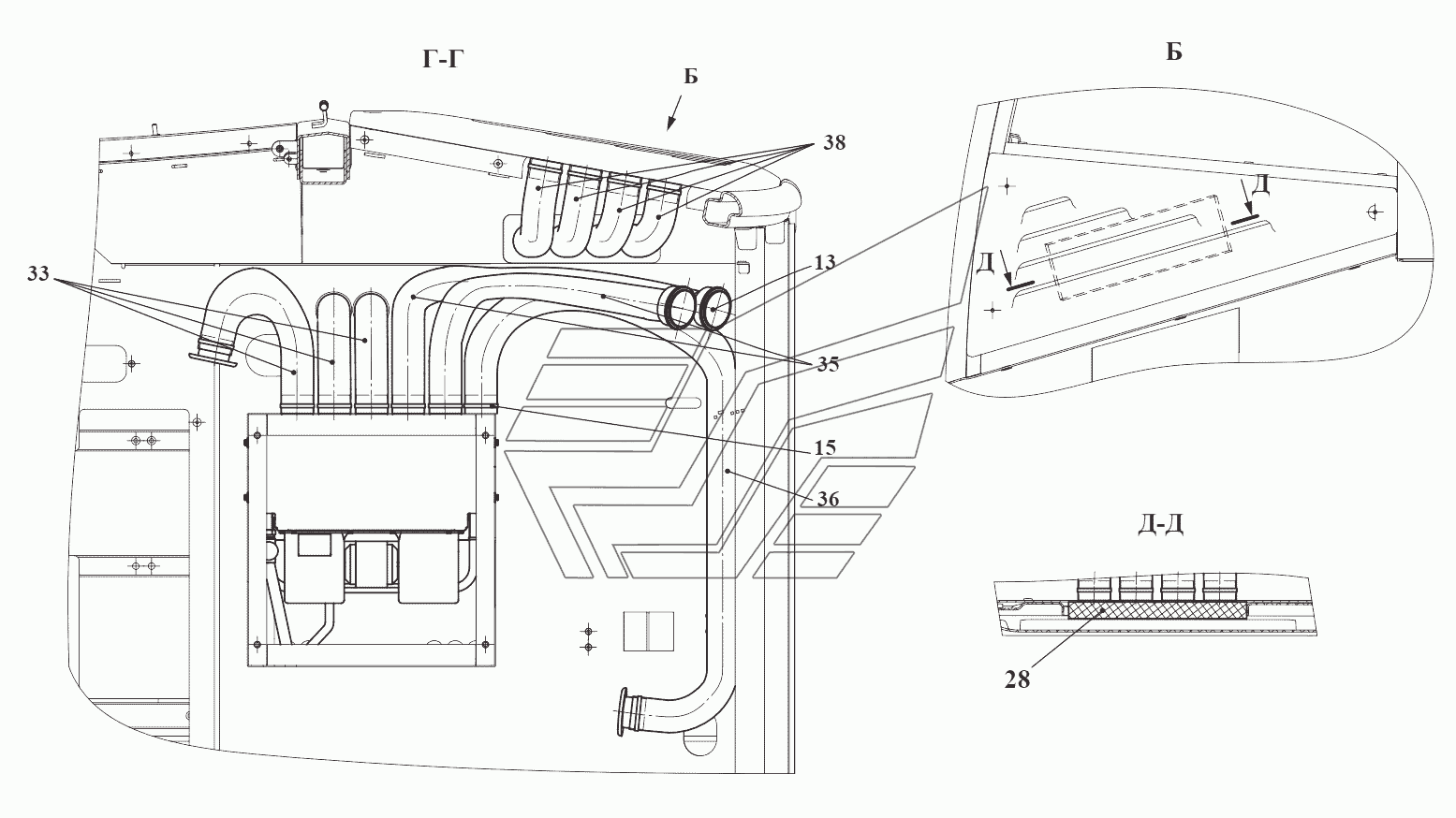

Установка отопителя
100%
Название детали
Болт
Заводской номер
М6-6gx50.88.35.0115
Количество на модель
4
№
4
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
4
№
8
Название детали
Диффузор
Заводской номер
340.08.150
Количество на модель
6
№
13
Название детали
Зажим
Заводской номер
TORRO50-70/12-C7W2
Количество на модель
28
№
15
Название детали
Хомут червячный
Заводской номер
TORRO90-110/12-C7W2
Количество на модель
14
№
16
Название детали
Отопитель
Заводской номер
Август-23БС-ОС-8.1
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
Труба
Количество на модель
2
№
24
Название детали
Фильтр
Заводской номер
ОЭОВ-95/2
Количество на модель
1
№
28
Название детали
Шланг
Заводской номер
Шланг
Количество на модель
3
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Болт | М6-6gx50.88.35.0115 | 4 | 4 | 4 | |||
| 6 | Шайба | 6.65Г.0115 | 4 | 4 | 6 | |||
| 8 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 8 | |||
| 13 | Диффузор | 340.08.150 | 6 | 6 | 13 | |||
| 15 | Зажим | TORRO50-70/12-C7W2 | 28 | 28 | 15 | |||
| 16 | Хомут червячный | TORRO90-110/12-C7W2 | 14 | 14 | 16 | |||
| 18 | Отопитель | Август-23БС-ОС-8.1 | 1 | 1 | 18 | |||
| 24 | Труба | Труба | 2 | 2 | 24 | |||
| 28 | Фильтр | ОЭОВ-95/2 | 1 | 1 | 28 | |||
| 33 | Шланг | Шланг | 3 | 3 | 33 |
