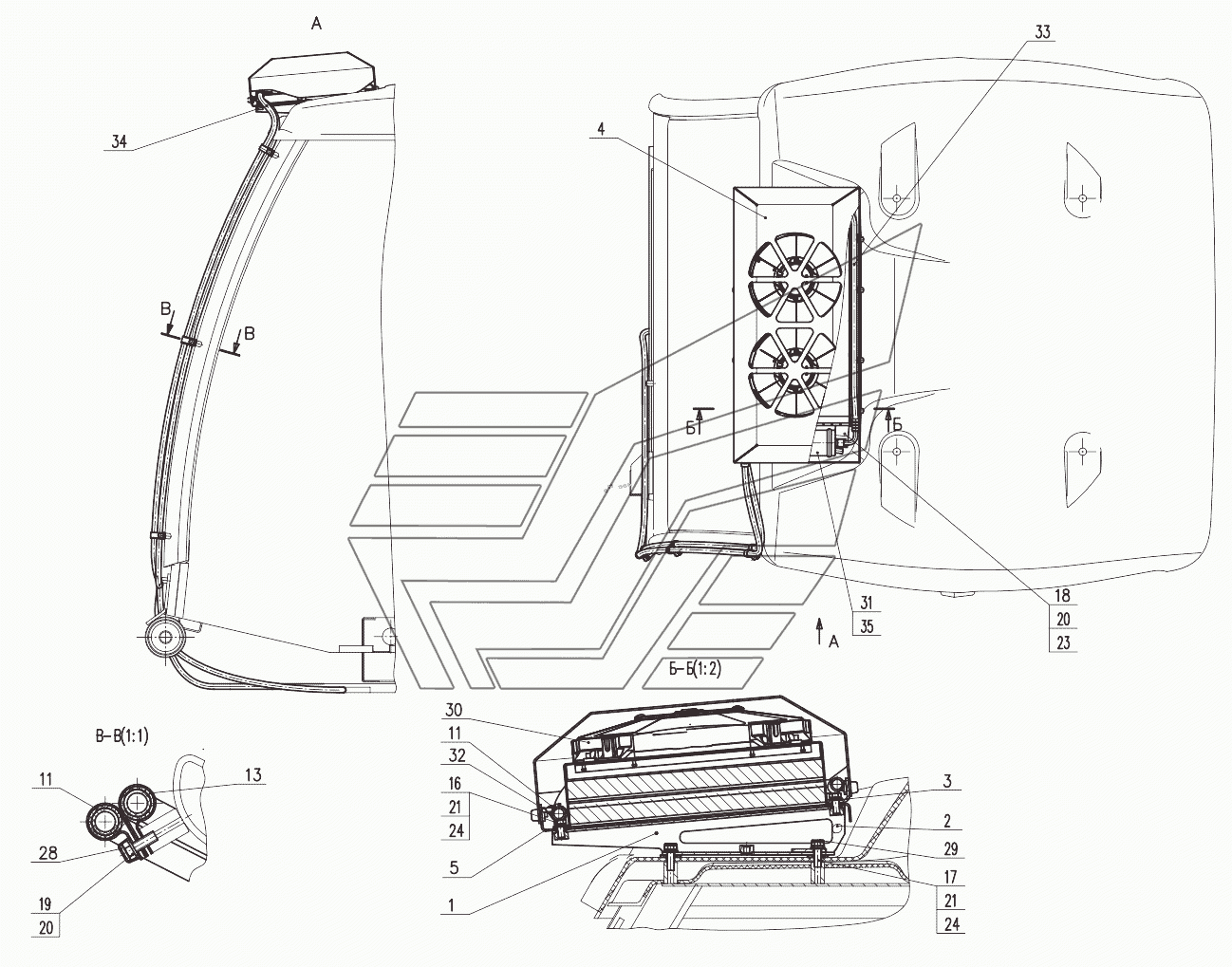

Установка конденсатора
100%
Название детали
Опора
Заводской номер
732.50.03.020
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
732.50.03.020-01
Количество на модель
1
№
2
Название детали
Опора
Заводской номер
732.50.03.030
Количество на модель
1
№
3
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
6
№
4
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
6
№
4
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
6
№
4
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
6
№
4
Название детали
Кожух
Заводской номер
732.50.03.005
Количество на модель
1
№
4
Название детали
Установка кожуха
Заводской номер
732.50.03.040
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
732.50.03.050
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
732.50.03.002
Количество на модель
1
№
8
Название детали
Тарелка x
Заводской номер
211.45.05.005
Количество на модель
8
№
11
Название детали
Хомут
Заводской номер
У22-2.37-50.025-01
Количество на модель
8
№
13
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М6-6gx16.88.35.0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
21
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
6
№
24
Название детали
Стяжка кабельная
Заводской номер
КСЧ-300
Количество на модель
10
№
27
Название детали
Колпачок
Заводской номер
А30.04.017-02
Количество на модель
8
№
29
Название детали
Конденсатор
Заводской номер
Конденсатор10
Количество на модель
1
№
30
Название детали
Ресивер с датчиком давления
Заводской номер
700.04.002
Количество на модель
1
№
31
Название детали
Хладонопровод компрессор- конденсатор
Заводской номер
M08700.07.794
Количество на модель
1
№
32
Название детали
Хладонопровод конденсатор- ресивер
Заводской номер
M06700.07.795
Количество на модель
1
№
33
Название детали
Хладонопровод ресивер- испаритель M
Заводской номер
06700.07.796
Количество на модель
1
№
34
Название детали
Хомут ресивера
Заводской номер
700.04.200
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора | 732.50.03.020 | 1 | 1 | 1 | |||
| 2 | Опора | 732.50.03.020-01 | 1 | 1 | 2 | |||
| 3 | Опора | 732.50.03.030 | 1 | 1 | 3 | |||
| 4 | Колпачок | А30.04.017 | 6 | 6 | 4 | |||
| 4 | Шайба | С.6.02.Ст3.0115 | 6 | 6 | 4 | |||
| 4 | Шайба | 6.65Г.0115 | 6 | 6 | 4 | |||
| 4 | Болт | М6-6gx12.88.35.0115 | 6 | 6 | 4 | |||
| 4 | Кожух | 732.50.03.005 | 1 | 1 | 4 | |||
| 4 | Установка кожуха | 732.50.03.040 | 1 | 1 | 4 | |||
| 5 | Опора | 732.50.03.050 | 1 | 1 | 5 | |||
| 8 | Кронштейн | 732.50.03.002 | 1 | 1 | 8 | |||
| 11 | Тарелка x | 211.45.05.005 | 8 | 8 | 11 | |||
| 13 | Хомут | У22-2.37-50.025-01 | 8 | 8 | 13 | |||
| 16 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 16 | |||
| 17 | Болт | М8-6gx25.88.35.0115 | 4 | 4 | 17 | |||
| 19 | Болт | М6-6gx16.88.35.0115 | 4 | 4 | 19 | |||
| 21 | Шайба | 8.65Г.0115 | 8 | 8 | 21 | |||
| 24 | Шайба | С.8.02.Ст3.0115 | 6 | 6 | 24 | |||
| 27 | Стяжка кабельная | КСЧ-300 | 10 | 10 | 27 | |||
| 29 | Колпачок | А30.04.017-02 | 8 | 8 | 29 | |||
| 30 | Конденсатор | Конденсатор10 | 1 | 1 | 30 | |||
| 31 | Ресивер с датчиком давления | 700.04.002 | 1 | 1 | 31 | |||
| 32 | Хладонопровод компрессор- конденсатор | M08700.07.794 | 1 | 1 | 32 | |||
| 33 | Хладонопровод конденсатор- ресивер | M06700.07.795 | 1 | 1 | 33 | |||
| 34 | Хладонопровод ресивер- испаритель M | 06700.07.796 | 1 | 1 | 34 | |||
| 35 | Хомут ресивера | 700.04.200 | 1 | 1 | 35 |
