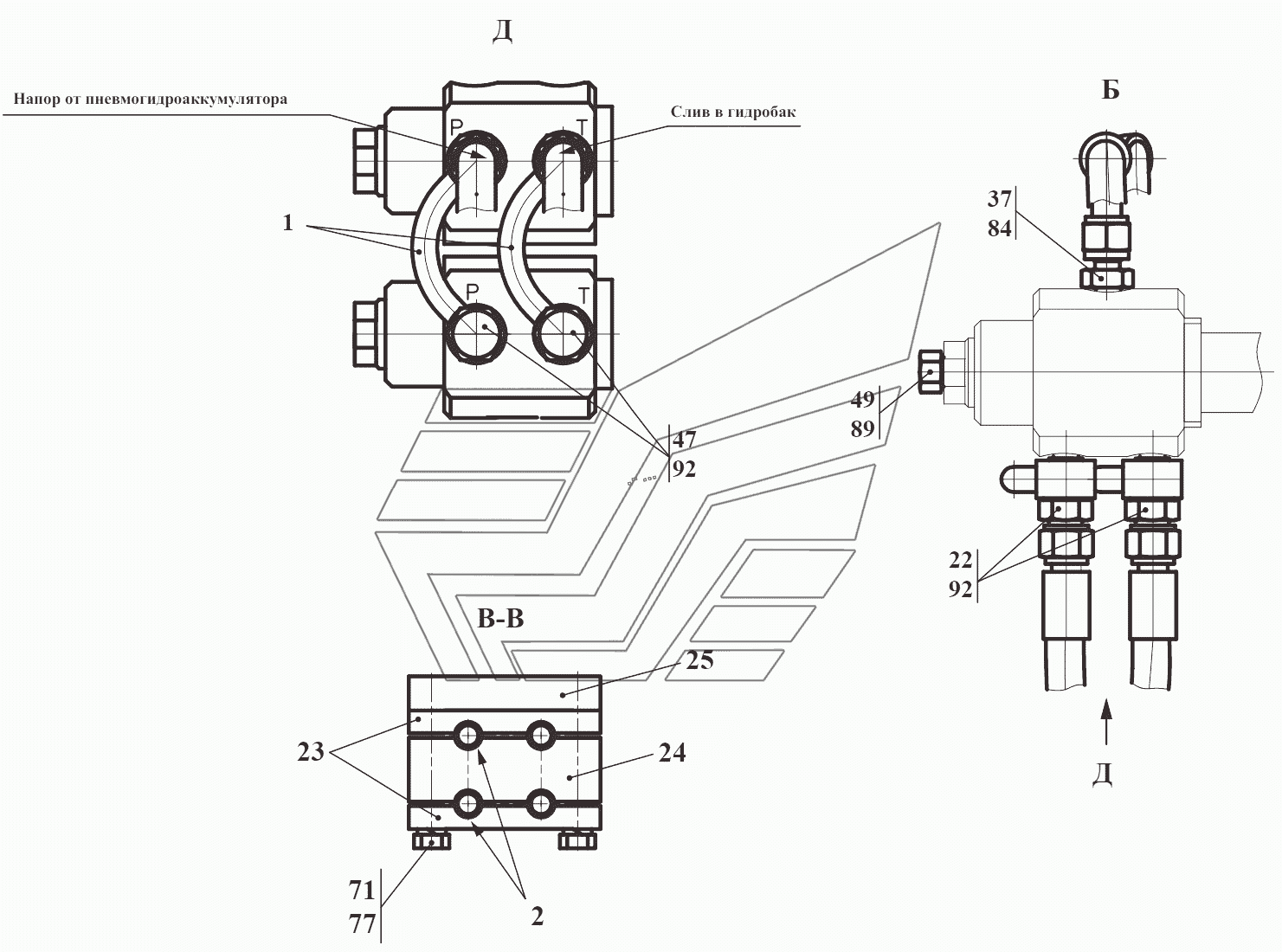

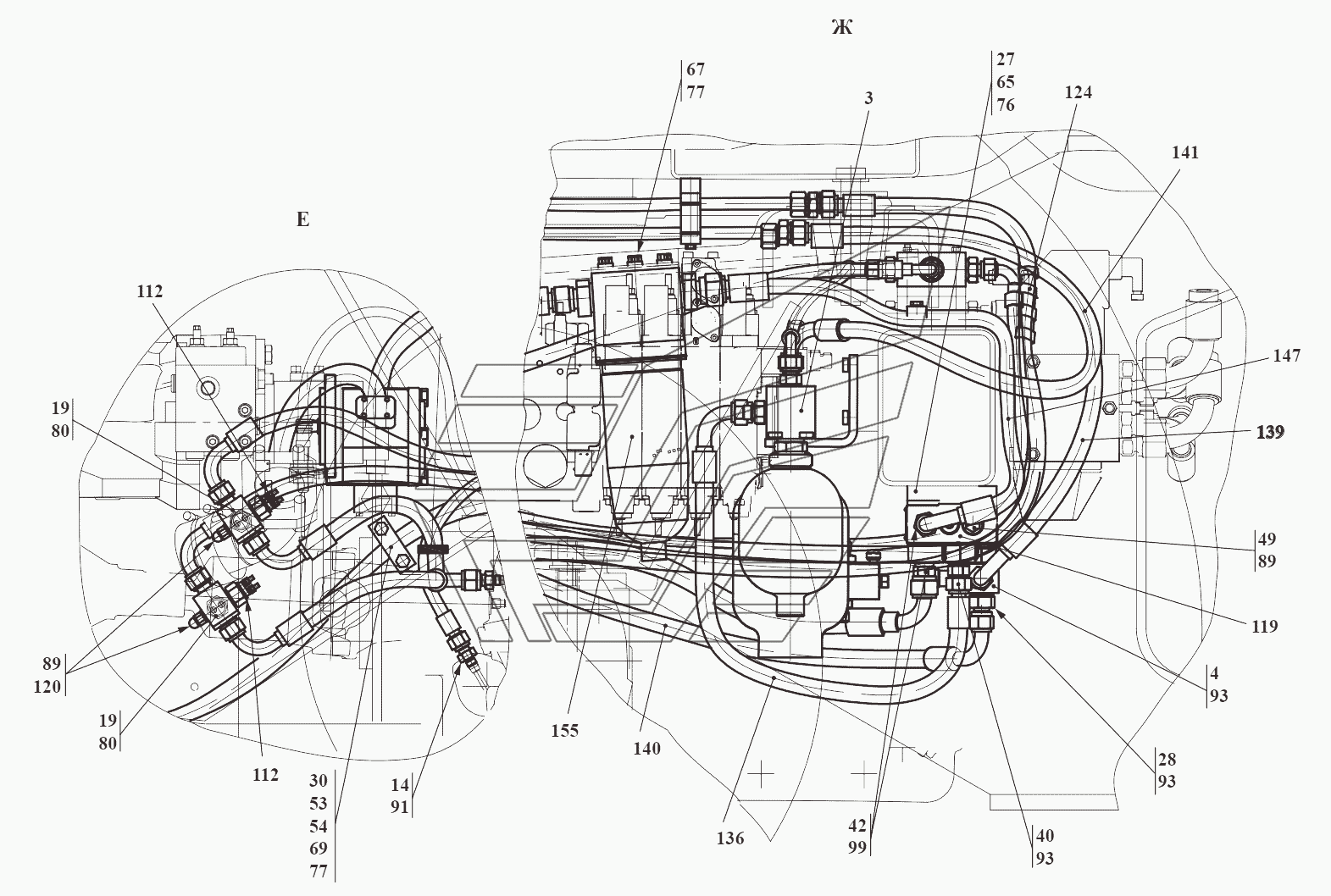

Гидросистема тормозов- Б
100%
Название детали
Соединение
Заводской номер
732.35.05.070
Количество на модель
2
№
1
Название детали
Трубопровод
Заводской номер
732.35.05.080
Количество на модель
4
№
2
Название детали
Труба
Заводской номер
732.35.05.081
Количество на модель
№
2
Название детали
Орех
Заводской номер
М12LCFX
Количество на модель
№
2
Название детали
Кольцо врезное
Заводской номер
PSR12LX
Количество на модель
№
2
Название детали
Блок аккумуляторов
Заводской номер
732.35.05.090
Количество на модель
1
№
3
Название детали
Угольник поворотный
Заводской номер
732.35.05.100-Б
Количество на модель
1
№
4
Название детали
Коллектор
Заводской номер
732.35.05.120
Количество на модель
1
№
5
Название детали
Фланец сливной
Заводской номер
732.35.05.150-Б
Количество на модель
1
№
6
Название детали
Фланец напорный
Заводской номер
732.35.05.160
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
525.46.00.005
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
732.35.05.001
Количество на модель
2
№
18
Название детали
Переходник
Заводской номер
732.35.05.002
Количество на модель
2
№
19
Название детали
Кронштейн
Заводской номер
732.35.05.003
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
732.35.05.003-01
Количество на модель
1
№
21
Название детали
Штуцер
Заводской номер
732.35.05.004
Количество на модель
2
№
22
Название детали
Колодка
Заводской номер
732.35.05.005
Количество на модель
4
№
23
Название детали
Колодка
Заводской номер
732.35.05.006
Количество на модель
2
№
24
Название детали
Platik
Заводской номер
732.35.05.007
Количество на модель
2
№
25
Название детали
Platik
Заводской номер
732.35.05.009
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
732.35.05.011
Количество на модель
1
№
28
Название детали
Тарелка
Заводской номер
732.35.05.013
Количество на модель
8
№
30
Название детали
Колодка
Заводской номер
732.35.05.014
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
2242В.35.05.002
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
УДГ1.01.01.002
Количество на модель
1
№
36
Название детали
Штуцер
Заводской номер
УДГ1.01.01.004
Количество на модель
4
№
37
Название детали
Штуцер
Заводской номер
УДГ1.01.02.019
Количество на модель
2
№
39
Название детали
Штуцер
Заводской номер
УДГ1.01.02.028
Количество на модель
1
№
40
Название детали
Штуцер
Заводской номер
УДГ1.01.05.003
Количество на модель
8
№
41
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
2
№
42
Название детали
Штуцер
Заводской номер
УДГ1.01.17.019
Количество на модель
2
№
43
Название детали
Штуцер
Заводской номер
УДГ1.01.17.027
Количество на модель
3
№
44
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.003
Количество на модель
2
№
47
Название детали
Заглушка
Заводской номер
УДГ1.09.02.009
Количество на модель
3
№
49
Название детали
Колодка
Заводской номер
УДГ1.17.04.001
Количество на модель
4
№
53
Название детали
Колодка нижняя
Заводской номер
УДГ1.17.04.002
Количество на модель
4
№
54
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.003
Количество на модель
2
№
55
Название детали
Колодка нижняя
Заводской номер
УДГ1.17.05.004
Количество на модель
2
№
56
Название детали
Болт
Заводской номер
М8-6gx60.88.35.0115
Количество на модель
2
№
65
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
11
№
67
Название детали
Болт
Заводской номер
М10-6gx40.88.35.0115
Количество на модель
4
№
69
Название детали
Болт
Заводской номер
М10-6gx45.88.35.0115
Количество на модель
4
№
70
Название детали
Болт
Заводской номер
М10-6gx70.88.35.0115
Количество на модель
4
№
71
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
2
№
72
Название детали
Болт
Заводской номер
М6-6gx45.88.35.0115
Количество на модель
4
№
73
Название детали
Болт
Заводской номер
М6-6gx50.88.35.0115
Количество на модель
4
№
74
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
75
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
76
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
23
№
77
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
78
Название детали
Контргайка
Заводской номер
М18
Количество на модель
2
№
80
Название детали
Кольцо
Заводской номер
011-015-25-2-2
Количество на модель
1
№
83
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
4
№
84
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
1
№
85
Название детали
КОЛЬЦО
Заводской номер
027-031-25-2-2
Количество на модель
1
№
86
Название детали
прокладка
Заводской номер
Прокладка10М3
Количество на модель
6
№
89
Название детали
прокладка
Заводской номер
Прокладка12М3
Количество на модель
2
№
90
Название детали
прокладка
Заводской номер
Прокладка14М3
Количество на модель
1
№
91
Название детали
прокладка
Заводской номер
Прокладка16М3
Количество на модель
8
№
92
Название детали
прокладка
Заводской номер
Прокладка18М3
Количество на модель
3
№
93
Название детали
прокладка
Заводской номер
Прокладка27М3
Количество на модель
2
№
95
Название детали
прокладка
Заводской номер
ПрокладкаG3/8М3
Количество на модель
3
№
98
Название детали
Прокладка М
Заводской номер
ПрокладкаG1/2М3
Количество на модель
2
№
99
Название детали
прокладка
Заводской номер
ПрокладкаG3/4М3
Количество на модель
2
№
100
Название детали
Датчик давления
Заводской номер
ВК413
Количество на модель
2
№
110
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12Б-02
Количество на модель
2
№
112
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
2
№
118
Название детали
Клапан зарядки аккумуляторов
Заводской номер
111127/A
Количество на модель
1
№
119
Название детали
Клапан контроля давления
Заводской номер
620.01.010.51
Количество на модель
3
№
120
Название детали
Лента защитная спиральная
Заводской номер
SSK40
Количество на модель
1
№
124
Название детали
Рукав высокого давления
Заводской номер
1SN-6-22,5-400-DKL45-DKL90-90
Количество на модель
1
№
128
Название детали
РВД
Заводской номер
1SN-6-22,5-900-DKL-DKL90
Количество на модель
1
№
129
Название детали
Рукав высокого давления
Заводской номер
1SN-6-22,5-1200-DKL-DKL90
Количество на модель
1
№
130
Название детали
Рукав высокого давления
Заводской номер
1SN-10-18-400-DKL-DKL90
Количество на модель
2
№
133
Название детали
Рукав высокого давления
Заводской номер
1SN-10-18-400-DKL90-DKL90-180
Количество на модель
1
№
135
Название детали
Рукав высокого давления
Заводской номер
1SN-10-18-600-DKL90-DKL90
Количество на модель
1
№
136
Название детали
Рукав высокого давления
Заводской номер
1SN-10-18-650-DKL90-DKL90-90
Количество на модель
2
№
137
Название детали
Рукав высокого давления
Заводской номер
1SN-10-18-600-DKL90-DKL90-180
Количество на модель
1
№
138
Название детали
Рукав высокого давления
Заводской номер
1SN-10-18-800-DKL-DKL90
Количество на модель
1
№
139
Название детали
РВД
Заводской номер
1SN-10-18-1000-DKL90-DKL90
Количество на модель
1
№
140
Название детали
РВД
Заводской номер
1SN-10-18-850-DKL-DKL90
Количество на модель
1
№
141
Название детали
РВД
Заводской номер
1SN-10-18-1450-DKL-DKL90
Количество на модель
2
№
142
Название детали
Рукав высокого давления
Заводской номер
1SN-16-13-2150-DKL-DKL90
Количество на модель
2
№
144
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27,5-700-DKL-DKL90
Количество на модель
2
№
147
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27,5-650-DKL-DKL90
Количество на модель
1
№
148
Название детали
РВД
Заводской номер
2SN-13-27,5-2100-DKL-DKL90
Количество на модель
1
№
150
Название детали
Рукав высокого давления
Заводской номер
1SN-20-10,5-680-DKL90-DKL90
Количество на модель
1
№
151
Название детали
Фильтр
Заводской номер
SPM302FD1CB472XX
Количество на модель
1
№
155
Название детали
Электрический переключатель давления
Заводской номер
41C20865T55DNC
Количество на модель
1
№
157
Название детали
Фильтроэлемент
Заводской номер
CCH302FD1
Количество на модель
1
№
159
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединение | 732.35.05.070 | 2 | 2 | 1 | |||
| 2 | Трубопровод | 732.35.05.080 | 4 | 4 | 2 | |||
| 2 | Труба | 732.35.05.081 | 2 | |||||
| 2 | Орех | М12LCFX | 2 | |||||
| 2 | Кольцо врезное | PSR12LX | 2 | |||||
| 3 | Блок аккумуляторов | 732.35.05.090 | 1 | 1 | 3 | |||
| 4 | Угольник поворотный | 732.35.05.100-Б | 1 | 1 | 4 | |||
| 5 | Коллектор | 732.35.05.120 | 1 | 1 | 5 | |||
| 6 | Фланец сливной | 732.35.05.150-Б | 1 | 1 | 6 | |||
| 7 | Фланец напорный | 732.35.05.160 | 1 | 1 | 7 | |||
| 14 | Штуцер | 525.46.00.005 | 1 | 1 | 14 | |||
| 18 | Штуцер | 732.35.05.001 | 2 | 2 | 18 | |||
| 19 | Переходник | 732.35.05.002 | 2 | 2 | 19 | |||
| 20 | Кронштейн | 732.35.05.003 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 732.35.05.003-01 | 1 | 1 | 21 | |||
| 22 | Штуцер | 732.35.05.004 | 2 | 2 | 22 | |||
| 23 | Колодка | 732.35.05.005 | 4 | 4 | 23 | |||
| 24 | Колодка | 732.35.05.006 | 2 | 2 | 24 | |||
| 25 | Platik | 732.35.05.007 | 2 | 2 | 25 | |||
| 27 | Platik | 732.35.05.009 | 1 | 1 | 27 | |||
| 28 | Штуцер | 732.35.05.011 | 1 | 1 | 28 | |||
| 30 | Тарелка | 732.35.05.013 | 8 | 8 | 30 | |||
| 31 | Колодка | 732.35.05.014 | 1 | 1 | 31 | |||
| 33 | Кронштейн | 2242В.35.05.002 | 1 | 1 | 33 | |||
| 36 | Штуцер | УДГ1.01.01.002 | 1 | 1 | 36 | |||
| 37 | Штуцер | УДГ1.01.01.004 | 4 | 4 | 37 | |||
| 39 | Штуцер | УДГ1.01.02.019 | 2 | 2 | 39 | |||
| 40 | Штуцер | УДГ1.01.02.028 | 1 | 1 | 40 | |||
| 41 | Штуцер | УДГ1.01.05.003 | 8 | 8 | 41 | |||
| 42 | Штуцер | УДГ1.01.17.009 | 2 | 2 | 42 | |||
| 43 | Штуцер | УДГ1.01.17.019 | 2 | 2 | 43 | |||
| 44 | Штуцер | УДГ1.01.17.027 | 3 | 3 | 44 | |||
| 47 | Зажимной болт | УДГ1.05.00.003 | 2 | 2 | 47 | |||
| 49 | Заглушка | УДГ1.09.02.009 | 3 | 3 | 49 | |||
| 53 | Колодка | УДГ1.17.04.001 | 4 | 4 | 53 | |||
| 54 | Колодка нижняя | УДГ1.17.04.002 | 4 | 4 | 54 | |||
| 55 | Колодка верхняя | УДГ1.17.05.003 | 2 | 2 | 55 | |||
| 56 | Колодка нижняя | УДГ1.17.05.004 | 2 | 2 | 56 | |||
| 65 | Болт | М8-6gx60.88.35.0115 | 2 | 2 | 65 | |||
| 67 | Болт | М10-6gx25.88.35.0115 | 11 | 11 | 67 | |||
| 69 | Болт | М10-6gx40.88.35.0115 | 4 | 4 | 69 | |||
| 70 | Болт | М10-6gx45.88.35.0115 | 4 | 4 | 70 | |||
| 71 | Болт | М10-6gx70.88.35.0115 | 4 | 4 | 71 | |||
| 72 | Болт | М12-6gx30.88.35.0115 | 2 | 2 | 72 | |||
| 73 | Болт | М6-6gx45.88.35.0115 | 4 | 4 | 73 | |||
| 74 | Болт | М6-6gx50.88.35.0115 | 4 | 4 | 74 | |||
| 75 | Шайба | 6.65Г.0115 | 8 | 8 | 75 | |||
| 76 | Шайба | 8.65Г.0115 | 2 | 2 | 76 | |||
| 77 | Шайба | 10.65Г.0115 | 23 | 23 | 77 | |||
| 78 | Шайба | 12.65Г.0115 | 2 | 2 | 78 | |||
| 80 | Контргайка | М18 | 2 | 2 | 80 | |||
| 83 | Кольцо | 011-015-25-2-2 | 1 | 1 | 83 | |||
| 84 | КОЛЬЦО | 013-017-25-2-2 | 4 | 4 | 84 | |||
| 85 | Кольцо | 021-025-25-2-2 | 1 | 1 | 85 | |||
| 86 | КОЛЬЦО | 027-031-25-2-2 | 1 | 1 | 86 | |||
| 89 | прокладка | Прокладка10М3 | 6 | 6 | 89 | |||
| 90 | прокладка | Прокладка12М3 | 2 | 2 | 90 | |||
| 91 | прокладка | Прокладка14М3 | 1 | 1 | 91 | |||
| 92 | прокладка | Прокладка16М3 | 8 | 8 | 92 | |||
| 93 | прокладка | Прокладка18М3 | 3 | 3 | 93 | |||
| 95 | прокладка | Прокладка27М3 | 2 | 2 | 95 | |||
| 98 | прокладка | ПрокладкаG3/8М3 | 3 | 3 | 98 | |||
| 99 | Прокладка М | ПрокладкаG1/2М3 | 2 | 2 | 99 | |||
| 100 | прокладка | ПрокладкаG3/4М3 | 2 | 2 | 100 | |||
| 110 | Датчик давления | ВК413 | 2 | 2 | 110 | |||
| 112 | Выключатель света «Стоп» гидравлический | ВК12Б-02 | 2 | 2 | 112 | |||
| 118 | Кабельная стяжка | TKUV30/8 | 2 | 2 | 118 | |||
| 119 | Клапан зарядки аккумуляторов | 111127/A | 1 | 1 | 119 | |||
| 120 | Клапан контроля давления | 620.01.010.51 | 3 | 3 | 120 | |||
| 124 | Лента защитная спиральная | SSK40 | 1 | 1 | 124 | |||
| 128 | Рукав высокого давления | 1SN-6-22,5-400-DKL45-DKL90-90 | 1 | 1 | 128 | |||
| 129 | РВД | 1SN-6-22,5-900-DKL-DKL90 | 1 | 1 | 129 | |||
| 130 | Рукав высокого давления | 1SN-6-22,5-1200-DKL-DKL90 | 1 | 1 | 130 | |||
| 133 | Рукав высокого давления | 1SN-10-18-400-DKL-DKL90 | 2 | 2 | 133 | |||
| 135 | Рукав высокого давления | 1SN-10-18-400-DKL90-DKL90-180 | 1 | 1 | 135 | |||
| 136 | Рукав высокого давления | 1SN-10-18-600-DKL90-DKL90 | 1 | 1 | 136 | |||
| 137 | Рукав высокого давления | 1SN-10-18-650-DKL90-DKL90-90 | 2 | 2 | 137 | |||
| 138 | Рукав высокого давления | 1SN-10-18-600-DKL90-DKL90-180 | 1 | 1 | 138 | |||
| 139 | Рукав высокого давления | 1SN-10-18-800-DKL-DKL90 | 1 | 1 | 139 | |||
| 140 | РВД | 1SN-10-18-1000-DKL90-DKL90 | 1 | 1 | 140 | |||
| 141 | РВД | 1SN-10-18-850-DKL-DKL90 | 1 | 1 | 141 | |||
| 142 | РВД | 1SN-10-18-1450-DKL-DKL90 | 2 | 2 | 142 | |||
| 144 | Рукав высокого давления | 1SN-16-13-2150-DKL-DKL90 | 2 | 2 | 144 | |||
| 147 | Рукав высокого давления | 2SN-13-27,5-700-DKL-DKL90 | 2 | 2 | 147 | |||
| 148 | Рукав высокого давления | 2SN-13-27,5-650-DKL-DKL90 | 1 | 1 | 148 | |||
| 150 | РВД | 2SN-13-27,5-2100-DKL-DKL90 | 1 | 1 | 150 | |||
| 151 | Рукав высокого давления | 1SN-20-10,5-680-DKL90-DKL90 | 1 | 1 | 151 | |||
| 155 | Фильтр | SPM302FD1CB472XX | 1 | 1 | 155 | |||
| 157 | Электрический переключатель давления | 41C20865T55DNC | 1 | 1 | 157 | |||
| 159 | Фильтроэлемент | CCH302FD1 | 1 | 1 | 159 |
