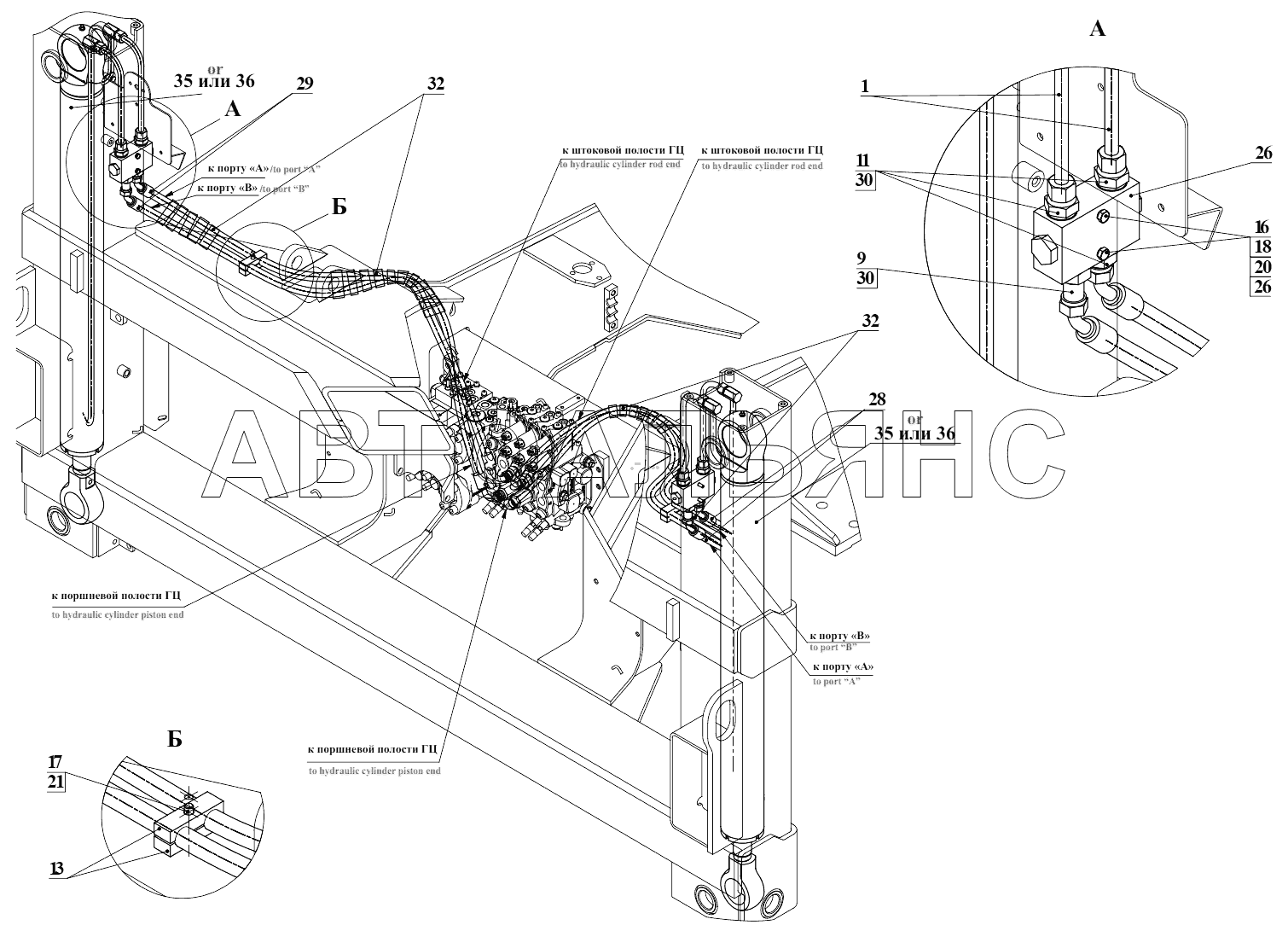

Гидросистема аутригеров Т
100%
Название детали
Трубопровод
Заводской номер
732.28.51.310
Количество на модель
4
№
1
Название детали
Штуцер
Заводской номер
208А.45.05.006-01
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
УДГ1.01.17.011
Количество на модель
6
№
11
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.01.007
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
М6-6gx50.88.35.0115
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
М8-6gx45.88.35.0115
Количество на модель
2
№
17
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
8
№
22
Название детали
Гидрозамок
Заводской номер
VPDE-025
Количество на модель
2
№
26
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-1500-DKL90-DKL45
Количество на модель
2
№
28
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-1600-DKL90-DKL45
Количество на модель
2
№
29
Название детали
Кольцо уплотнительное
Заводской номер
USIT9825
Количество на модель
8
№
30
Название детали
Лента спиральная
Заводской номер
Лентаспиральная
Количество на модель
4
№
32
Название детали
Гидроцилиндр
Заводской номер
732.28.51.400
Количество на модель
2
№
35
Название детали
Гидроцилиндр
Заводской номер
КГЦ649.80-40-790Т
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 732.28.51.310 | 4 | 4 | 1 | |||
| 9 | Штуцер | 208А.45.05.006-01 | 2 | 2 | 9 | |||
| 11 | Штуцер | УДГ1.01.17.011 | 6 | 6 | 11 | |||
| 13 | Колодка верхняя | УДГ1.17.01.007 | 4 | 4 | 13 | |||
| 16 | Болт | М6-6gx50.88.35.0115 | 4 | 4 | 16 | |||
| 17 | Болт | М8-6gx45.88.35.0115 | 2 | 2 | 17 | |||
| 18 | Орех | М6-6H.8.35.0115 | 4 | 4 | 18 | |||
| 20 | Шайба | 6.65Г.0115 | 4 | 4 | 20 | |||
| 21 | Шайба | 8.65Г.0115 | 2 | 2 | 21 | |||
| 22 | Шайба | С.6.02.Ст3.0115 | 8 | 8 | 22 | |||
| 26 | Гидрозамок | VPDE-025 | 2 | 2 | 26 | |||
| 28 | Рукав высокого давления | 2SN-10-33-1500-DKL90-DKL45 | 2 | 2 | 28 | |||
| 29 | Рукав высокого давления | 2SN-10-33-1600-DKL90-DKL45 | 2 | 2 | 29 | |||
| 30 | Кольцо уплотнительное | USIT9825 | 8 | 8 | 30 | |||
| 32 | Лента спиральная | Лентаспиральная | 4 | 4 | 32 | |||
| 35 | Гидроцилиндр | 732.28.51.400 | 2 | 2 | 35 | |||
| 36 | Гидроцилиндр | КГЦ649.80-40-790Т | 2 | 2 | 36 |
