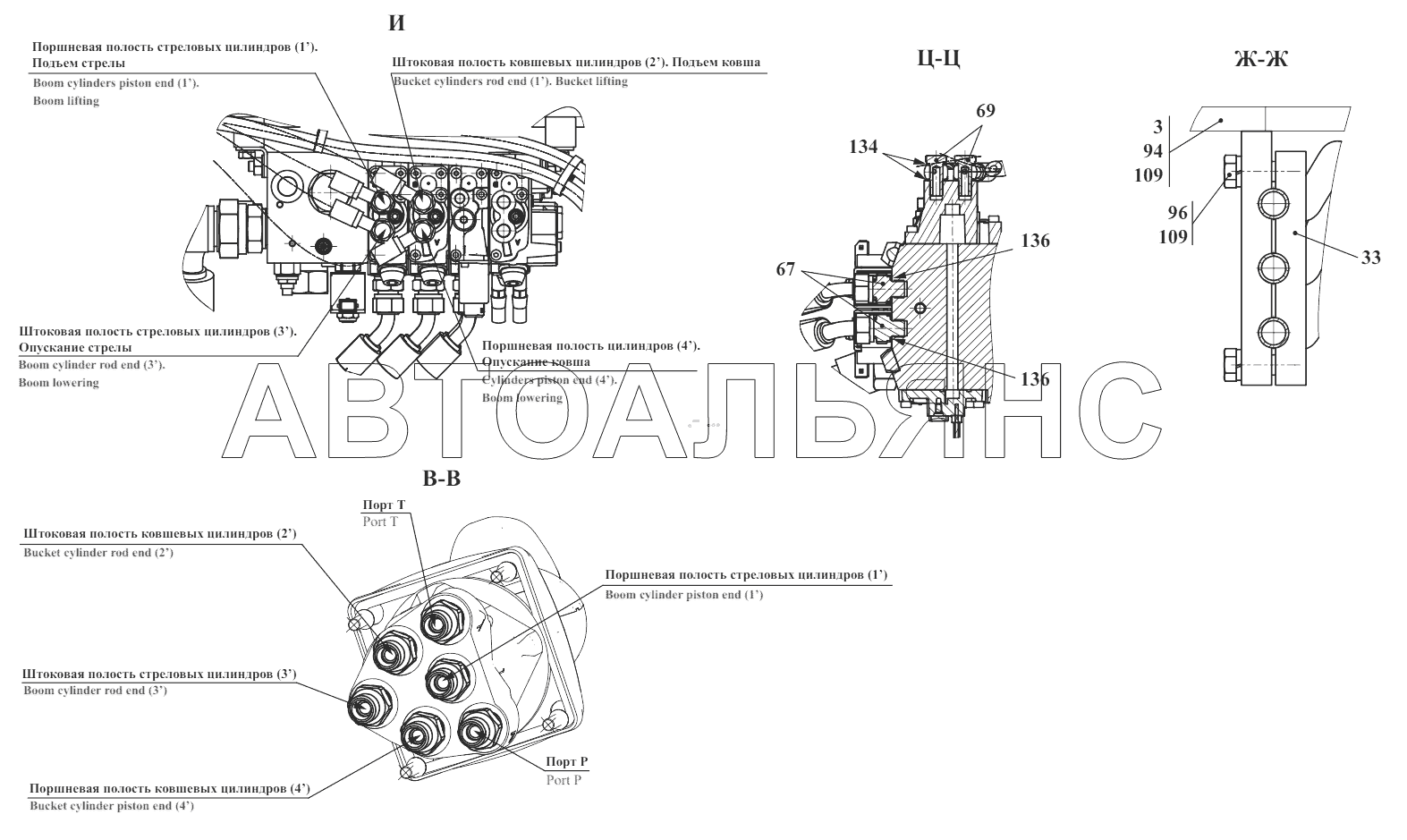

Гидросистема погрузочного оборудования Т- Б
100%
Название детали
Кронштейн
Заводской номер
732.46.20.020-Б
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
732.46.20.020-01-Б
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
732.46.20.030
Количество на модель
2
№
5
Название детали
Трубопровод
Заводской номер
732.46.20.055
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
732.46.20.060
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
732.46.20.075
Количество на модель
2
№
10
Название детали
Трубопровод
Заводской номер
732.46.20.080
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
732.46.20.080-01
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
732.46.20.080-02
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
732.46.20.085
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
732.46.20.085-01
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
732.46.20.090
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
732.46.20.090-01
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
732.46.20.095
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
732.46.20.095-01
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
732.46.20.095-02
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
732.46.20.009
Количество на модель
1
№
30
Название детали
Штуцер
Заводской номер
732.46.20.012
Количество на модель
1
№
32
Название детали
Колодка верхняя
Заводской номер
732.46.20.013
Количество на модель
2
№
33
Название детали
Колодка верхняя
Заводской номер
732.46.20.015
Количество на модель
2
№
35
Название детали
Колодка верхняя
Заводской номер
732.46.20.017
Количество на модель
2
№
37
Название детали
Колодка верхняя
Заводской номер
732.46.20.022
Количество на модель
2
№
42
Название детали
Хомут
Заводской номер
732.46.20.023
Количество на модель
2
№
43
Название детали
Колодка верхняя
Заводской номер
732.46.20.027
Количество на модель
2
№
47
Название детали
Колодка верхняя
Заводской номер
732.46.20.029
Количество на модель
1
№
49
Название детали
Колодка
Заводской номер
732.46.20.036
Количество на модель
2
№
56
Название детали
Тройник
Заводской номер
732.46.20.039
Количество на модель
4
№
59
Название детали
Штуцер
Заводской номер
УДГ1.01.05.009
Количество на модель
2
№
64
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
6
№
66
Название детали
Штуцер
Заводской номер
УДГ1.01.17.006
Количество на модель
4
№
67
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
2
№
68
Название детали
Зажимной болт
Заводской номер
УДГ1.05.01.003
Количество на модель
4
№
69
Название детали
Тройник
Заводской номер
УДГ1.10.00.004
Количество на модель
2
№
82
Название детали
Колодка
Заводской номер
УДГ1.17.05.001
Количество на модель
4
№
84
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
10
№
94
Название детали
Винт
Заводской номер
M10-6gx30.88.35.0115
Количество на модель
10
№
95
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
21
№
96
Название детали
Болт
Заводской номер
M10-6gx45.88.35.0115
Количество на модель
4
№
97
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
39
№
109
Название детали
Гидрораспределитель
Заводской номер
L90LS-04-00494-6
Количество на модель
1
№
127
Название детали
Зажим
Заводской номер
TORRO100-120/12-C7W2
Количество на модель
2
№
130
Название детали
Лента спиральная, чёрная
Заводской номер
А20х16х20
Количество на модель
2
№
132
Название детали
Кольцо уплотнительное
Заводской номер
USIT225
Количество на модель
14
№
134
Название детали
Кольцо уплотнительное
Заводской номер
USIT234
Количество на модель
6
№
136
Название детали
Кольцо уплотнительное
Заводской номер
USIT240
Количество на модель
1
№
138
Название детали
Кольцо уплотнительное
Заводской номер
USIT244
Количество на модель
1
№
139
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
8
№
140
Название детали
Лента спиральная
Заводской номер
А20x16x20
Количество на модель
4
№
141
Название детали
Лента спиральная
Заводской номер
А32x27x22
Количество на модель
3
№
142
Название детали
Полуфланец
Заводской номер
P20FIS8185L1(NP20)SAEI518b
Количество на модель
2
№
143
Название детали
Рукав высокого давления
Заводской номер
1SN-6-22.5-2100-DKL45-DKL45
Количество на модель
2
№
145
Название детали
Рукав высокого давления
Заводской номер
1SN-6-22.5-1500-DKL45-OG(banjo)
Количество на модель
4
№
146
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-450-DKL-CEL
Количество на модель
3
№
150
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-420-DKL-CEL
Количество на модель
1
№
151
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-670-DKL-CEL
Количество на модель
2
№
153
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-960-DKL-CEL
Количество на модель
2
№
154
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-800-DKL45-DKL90
Количество на модель
1
№
155
Название детали
Рукав высокого давления
Заводской номер
2SN-K-16-29-800-DKL45-DKL90
Количество на модель
2
№
157
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-850-DKL90-DKL45-180
Количество на модель
1
№
158
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-850-CEL-CEL
Количество на модель
2
№
159
Название детали
Рукав высокого давления
Заводской номер
2SN-K-16-29-900-DKL90-DKL45-90
Количество на модель
1
№
161
Название детали
Рукав высокого давления
Заводской номер
2SN-K-16-29-840-DKL90-DKL45-90
Количество на модель
1
№
162
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-1250-DKL-DKL90
Количество на модель
2
№
164
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-1300-DKL90-CEL
Количество на модель
2
№
165
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-1450-DKL-DKL90
Количество на модель
2
№
167
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-1950-DKL-CEL
Количество на модель
2
№
170
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27.5-2050-CEL-CEL
Количество на модель
2
№
172
Название детали
Рукав высокого давления
Заводской номер
1SN-25-8.8-660-DKL-DKL90
Количество на модель
1
№
175
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-760-DKS90-SFS90-225
Количество на модель
1
№
177
Название детали
Гидроцилиндр
Заводской номер
732.46.21.010
Количество на модель
1
№
180
Название детали
Гидроцилиндр
Заводской номер
732.46.21.010-01
Количество на модель
1
№
181
Название детали
Гидроцилиндр
Заводской номер
732.46.22.010
Количество на модель
2
№
182
Название детали
Гидроцилиндр
Заводской номер
732.46.23.010
Количество на модель
1
№
184
Название детали
Гидроцилиндр
Заводской номер
732.46.23.010-01
Количество на модель
1
№
185
Название детали
Гидроцилиндр
Заводской номер
КГЦ507.90-56-750Т
Количество на модель
1
№
189
Название детали
Гидроцилиндр
Заводской номер
КГЦ507-01.90-56-750Т
Количество на модель
1
№
190
Название детали
Гидроцилиндр
Заводской номер
КГЦ504.80-40-590Т
Количество на модель
2
№
191
Название детали
Гидроцилиндр
Заводской номер
КГЦ508.80-40-230Т
Количество на модель
1
№
193
Название детали
Гидроцилиндр
Заводской номер
КГЦ508-01.80-40-230Т
Количество на модель
1
№
194
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Кронштейн | 732.46.20.020-Б | 1 | 1 | 3 | |||
| 4 | Кронштейн | 732.46.20.020-01-Б | 1 | 1 | 4 | |||
| 5 | Кронштейн | 732.46.20.030 | 2 | 2 | 5 | |||
| 6 | Трубопровод | 732.46.20.055 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 732.46.20.060 | 1 | 1 | 7 | |||
| 10 | Трубопровод | 732.46.20.075 | 2 | 2 | 10 | |||
| 11 | Трубопровод | 732.46.20.080 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 732.46.20.080-01 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 732.46.20.080-02 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 732.46.20.085 | 1 | 1 | 14 | |||
| 15 | Трубопровод | 732.46.20.085-01 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 732.46.20.090 | 1 | 1 | 16 | |||
| 17 | Трубопровод | 732.46.20.090-01 | 1 | 1 | 17 | |||
| 18 | Трубопровод | 732.46.20.095 | 1 | 1 | 18 | |||
| 19 | Трубопровод | 732.46.20.095-01 | 1 | 1 | 19 | |||
| 20 | Трубопровод | 732.46.20.095-02 | 1 | 1 | 20 | |||
| 30 | Штуцер | 732.46.20.009 | 1 | 1 | 30 | |||
| 32 | Штуцер | 732.46.20.012 | 1 | 1 | 32 | |||
| 33 | Колодка верхняя | 732.46.20.013 | 2 | 2 | 33 | |||
| 35 | Колодка верхняя | 732.46.20.015 | 2 | 2 | 35 | |||
| 37 | Колодка верхняя | 732.46.20.017 | 2 | 2 | 37 | |||
| 42 | Колодка верхняя | 732.46.20.022 | 2 | 2 | 42 | |||
| 43 | Хомут | 732.46.20.023 | 2 | 2 | 43 | |||
| 47 | Колодка верхняя | 732.46.20.027 | 2 | 2 | 47 | |||
| 49 | Колодка верхняя | 732.46.20.029 | 1 | 1 | 49 | |||
| 56 | Колодка | 732.46.20.036 | 2 | 2 | 56 | |||
| 59 | Тройник | 732.46.20.039 | 4 | 4 | 59 | |||
| 64 | Штуцер | УДГ1.01.05.009 | 2 | 2 | 64 | |||
| 66 | Штуцер | УДГ1.01.17.001 | 6 | 6 | 66 | |||
| 67 | Штуцер | УДГ1.01.17.006 | 4 | 4 | 67 | |||
| 68 | Штуцер | УДГ1.01.17.009 | 2 | 2 | 68 | |||
| 69 | Зажимной болт | УДГ1.05.01.003 | 4 | 4 | 69 | |||
| 82 | Тройник | УДГ1.10.00.004 | 2 | 2 | 82 | |||
| 84 | Колодка | УДГ1.17.05.001 | 4 | 4 | 84 | |||
| 94 | Болт | M10-6gx25.88.35.0115 | 10 | 10 | 94 | |||
| 95 | Винт | M10-6gx30.88.35.0115 | 10 | 10 | 95 | |||
| 96 | Болт | M10-6gx35.88.35.0115 | 21 | 21 | 96 | |||
| 97 | Болт | M10-6gx45.88.35.0115 | 4 | 4 | 97 | |||
| 109 | Шайба | 10.65Г.0115 | 39 | 39 | 109 | |||
| 127 | Гидрораспределитель | L90LS-04-00494-6 | 1 | 1 | 127 | |||
| 130 | Зажим | TORRO100-120/12-C7W2 | 2 | 2 | 130 | |||
| 132 | Лента спиральная, чёрная | А20х16х20 | 2 | 2 | 132 | |||
| 134 | Кольцо уплотнительное | USIT225 | 14 | 14 | 134 | |||
| 136 | Кольцо уплотнительное | USIT234 | 6 | 6 | 136 | |||
| 138 | Кольцо уплотнительное | USIT240 | 1 | 1 | 138 | |||
| 139 | Кольцо уплотнительное | USIT244 | 1 | 1 | 139 | |||
| 140 | Кабельная стяжка | TKUV30/8 | 8 | 8 | 140 | |||
| 141 | Лента спиральная | А20x16x20 | 4 | 4 | 141 | |||
| 142 | Лента спиральная | А32x27x22 | 3 | 3 | 142 | |||
| 143 | Полуфланец | P20FIS8185L1(NP20)SAEI518b | 2 | 2 | 143 | |||
| 145 | Рукав высокого давления | 1SN-6-22.5-2100-DKL45-DKL45 | 2 | 2 | 145 | |||
| 146 | Рукав высокого давления | 1SN-6-22.5-1500-DKL45-OG(banjo) | 4 | 4 | 146 | |||
| 150 | Рукав высокого давления | 2SN-13-27.5-450-DKL-CEL | 3 | 3 | 150 | |||
| 151 | Рукав высокого давления | 2SN-13-27.5-420-DKL-CEL | 1 | 1 | 151 | |||
| 153 | Рукав высокого давления | 2SN-13-27.5-670-DKL-CEL | 2 | 2 | 153 | |||
| 154 | Рукав высокого давления | 2SN-13-27.5-960-DKL-CEL | 2 | 2 | 154 | |||
| 155 | Рукав высокого давления | 2SN-13-27.5-800-DKL45-DKL90 | 1 | 1 | 155 | |||
| 157 | Рукав высокого давления | 2SN-K-16-29-800-DKL45-DKL90 | 2 | 2 | 157 | |||
| 158 | Рукав высокого давления | 2SN-13-27.5-850-DKL90-DKL45-180 | 1 | 1 | 158 | |||
| 159 | Рукав высокого давления | 2SN-13-27.5-850-CEL-CEL | 2 | 2 | 159 | |||
| 161 | Рукав высокого давления | 2SN-K-16-29-900-DKL90-DKL45-90 | 1 | 1 | 161 | |||
| 162 | Рукав высокого давления | 2SN-K-16-29-840-DKL90-DKL45-90 | 1 | 1 | 162 | |||
| 164 | Рукав высокого давления | 2SN-13-27.5-1250-DKL-DKL90 | 2 | 2 | 164 | |||
| 165 | Рукав высокого давления | 2SN-13-27.5-1300-DKL90-CEL | 2 | 2 | 165 | |||
| 167 | Рукав высокого давления | 2SN-13-27.5-1450-DKL-DKL90 | 2 | 2 | 167 | |||
| 170 | Рукав высокого давления | 2SN-13-27.5-1950-DKL-CEL | 2 | 2 | 170 | |||
| 172 | Рукав высокого давления | 2SN-13-27.5-2050-CEL-CEL | 2 | 2 | 172 | |||
| 175 | Рукав высокого давления | 1SN-25-8.8-660-DKL-DKL90 | 1 | 1 | 175 | |||
| 177 | Рукав высокого давления | 4SP-20-35-760-DKS90-SFS90-225 | 1 | 1 | 177 | |||
| 180 | Гидроцилиндр | 732.46.21.010 | 1 | 1 | 180 | |||
| 181 | Гидроцилиндр | 732.46.21.010-01 | 1 | 1 | 181 | |||
| 182 | Гидроцилиндр | 732.46.22.010 | 2 | 2 | 182 | |||
| 184 | Гидроцилиндр | 732.46.23.010 | 1 | 1 | 184 | |||
| 185 | Гидроцилиндр | 732.46.23.010-01 | 1 | 1 | 185 | |||
| 189 | Гидроцилиндр | КГЦ507.90-56-750Т | 1 | 1 | 189 | |||
| 190 | Гидроцилиндр | КГЦ507-01.90-56-750Т | 1 | 1 | 190 | |||
| 191 | Гидроцилиндр | КГЦ504.80-40-590Т | 2 | 2 | 191 | |||
| 193 | Гидроцилиндр | КГЦ508.80-40-230Т | 1 | 1 | 193 | |||
| 194 | Гидроцилиндр | КГЦ508-01.80-40-230Т | 1 | 1 | 194 |
