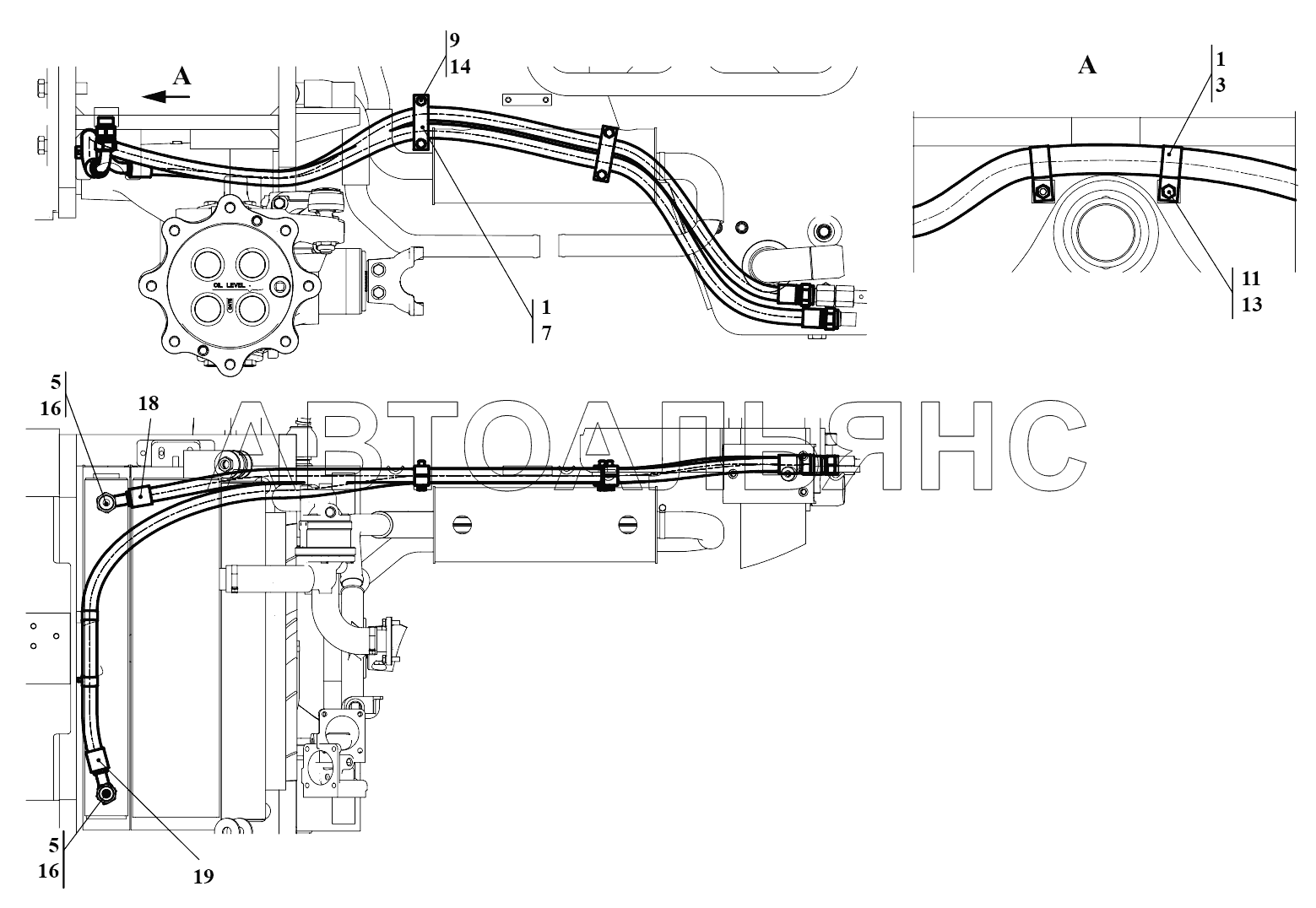

Гидросистема охлаждения
100%
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
6
№
1
Название детали
Хомут
Заводской номер
У22-2.37-50.026-03
Количество на модель
2
№
3
Название детали
Штуцер
Заводской номер
УДГ1.01.01.034
Количество на модель
2
№
5
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.003
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
М10-6gx45.88.35.0115
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
14
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
2
№
16
Название детали
Рукав высокого давления
Заводской номер
1SN-16-13-1500-DKL-DKL90
Количество на модель
1
№
18
Название детали
Рукав высокого давления
Заводской номер
1SN-16-13-2000-DKL-DKL90
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | ДЭ-224А.47.00.003 | 6 | 6 | 1 | |||
| 3 | Хомут | У22-2.37-50.026-03 | 2 | 2 | 3 | |||
| 5 | Штуцер | УДГ1.01.01.034 | 2 | 2 | 5 | |||
| 7 | Колодка верхняя | УДГ1.17.05.003 | 4 | 4 | 7 | |||
| 9 | Болт | М10-6gx45.88.35.0115 | 4 | 4 | 9 | |||
| 11 | Болт | М6-6gx12.88.35.0115 | 2 | 2 | 11 | |||
| 13 | Шайба | 6.65Г.0115 | 2 | 2 | 13 | |||
| 14 | Шайба | 10.65Г.0115 | 4 | 4 | 14 | |||
| 16 | Кольцо | 024-029-30-2-2 | 2 | 2 | 16 | |||
| 18 | Рукав высокого давления | 1SN-16-13-1500-DKL-DKL90 | 1 | 1 | 18 | |||
| 19 | Рукав высокого давления | 1SN-16-13-2000-DKL-DKL90 | 1 | 1 | 19 |
