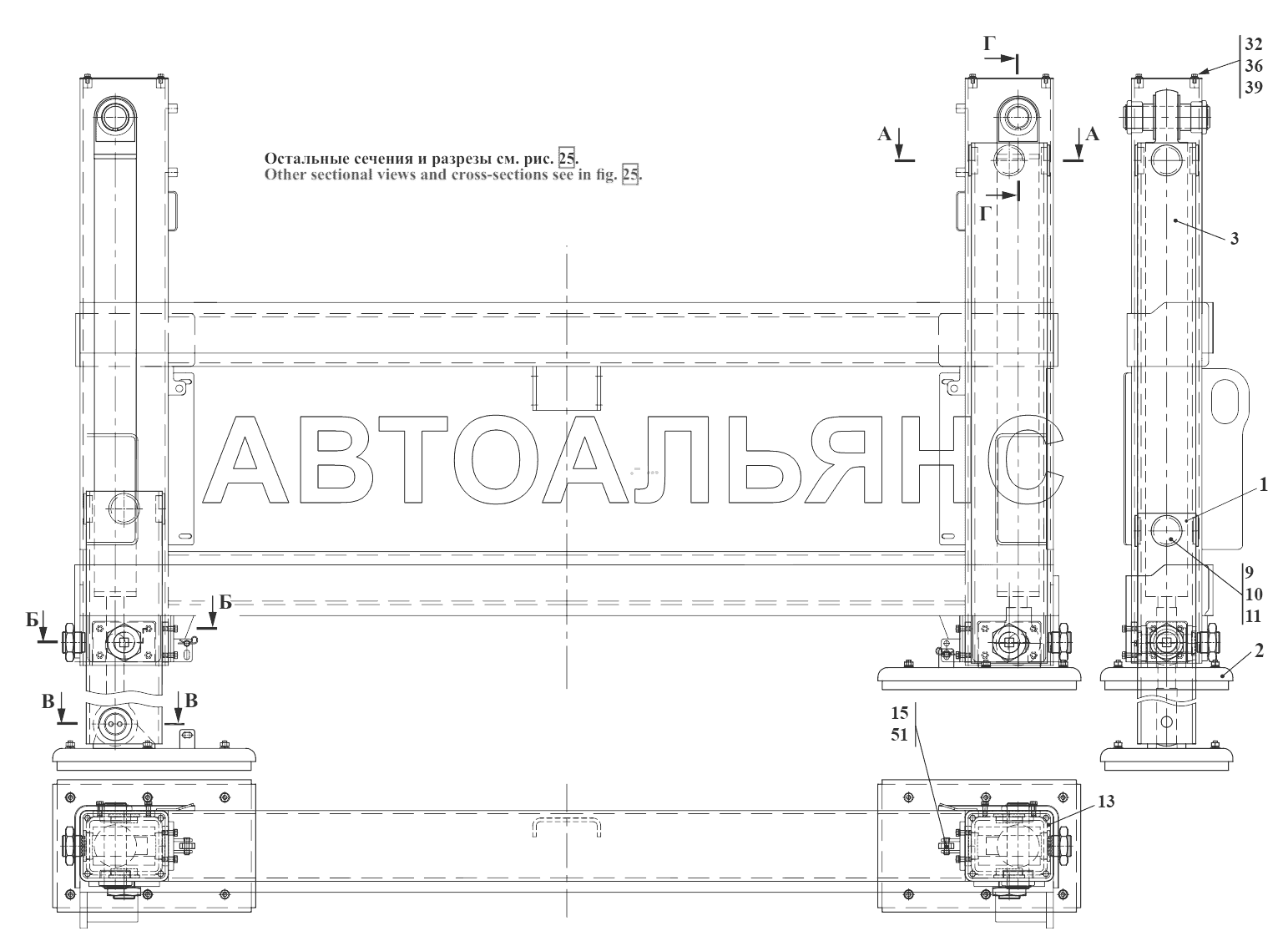

Установка аутригеров-
100%
Название детали
Аутригер
Заводской номер
732.28.51.100
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
№
2
Название детали
Шайба
Заводской номер
C.10.02.Ст3.0115
Количество на модель
№
2
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
№
2
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
№
2
Название детали
Болт
Заводской номер
М10-6gx45.88.35.0115
Количество на модель
№
2
Название детали
Втулка
Заводской номер
732.28.50.202
Количество на модель
№
2
Название детали
Подошва
Заводской номер
732.28.50.201
Количество на модель
№
2
Название детали
Основание
Заводской номер
732.28.51.210
Количество на модель
№
2
Название детали
Башмак
Заводской номер
732.28.51.200
Количество на модель
2
№
2
Название детали
Гидросистема аутригеров
Заводской номер
732.28.51.300Т
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
732.28.51.500
Количество на модель
4
№
4
Название детали
Крышка
Заводской номер
732.28.50.005
Количество на модель
2
№
13
Название детали
Шплинт
Заводской номер
732.28.50.007
Количество на модель
2
№
15
Название детали
Палец
Заводской номер
732.28.51.001
Количество на модель
2
№
18
Название детали
Винт
Заводской номер
732.28.51.002
Количество на модель
4
№
19
Название детали
Втулка
Заводской номер
732.28.51.003
Количество на модель
6
№
20
Название детали
Втулка
Заводской номер
732.28.51.004
Количество на модель
4
№
21
Название детали
Втулка
Заводской номер
732.28.51.005
Количество на модель
2
№
22
Название детали
Орех
Заводской номер
732.28.51.008
Количество на модель
4
№
25
Название детали
Крышка
Заводской номер
732.28.51.009
Количество на модель
2
№
26
Название детали
Палец
Заводской номер
732.28.51.011
Количество на модель
2
№
28
Название детали
Тарелка
Заводской номер
732.28.51.012
Количество на модель
2
№
29
Название детали
Тарелка
Заводской номер
732.28.51.013
Количество на модель
2
№
30
Название детали
Шайба
Заводской номер
732.28.51.014
Количество на модель
12
№
31
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
8
№
32
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
16
№
34
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
36
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
8
№
39
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
4
№
46
Название детали
Вот
Заводской номер
6-10d11x45.45.Ц15.хр
Количество на модель
2
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Аутригер | 732.28.51.100 | 2 | 2 | 1 | |||
| 2 | Шайба | С.10.02.Ст3.0115 | 2 | |||||
| 2 | Шайба | C.10.02.Ст3.0115 | 2 | |||||
| 2 | Шайба | 10.65Г.0115 | 2 | |||||
| 2 | Орех | М10-6H.8.35.0115 | 2 | |||||
| 2 | Болт | М10-6gx45.88.35.0115 | 2 | |||||
| 2 | Втулка | 732.28.50.202 | 2 | |||||
| 2 | Подошва | 732.28.50.201 | 2 | |||||
| 2 | Основание | 732.28.51.210 | 2 | |||||
| 2 | Башмак | 732.28.51.200 | 2 | 2 | 2 | |||
| 3 | Гидросистема аутригеров | 732.28.51.300Т | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 732.28.51.500 | 4 | 4 | 4 | |||
| 13 | Крышка | 732.28.50.005 | 2 | 2 | 13 | |||
| 15 | Шплинт | 732.28.50.007 | 2 | 2 | 15 | |||
| 18 | Палец | 732.28.51.001 | 2 | 2 | 18 | |||
| 19 | Винт | 732.28.51.002 | 4 | 4 | 19 | |||
| 20 | Втулка | 732.28.51.003 | 6 | 6 | 20 | |||
| 21 | Втулка | 732.28.51.004 | 4 | 4 | 21 | |||
| 22 | Втулка | 732.28.51.005 | 2 | 2 | 22 | |||
| 25 | Орех | 732.28.51.008 | 4 | 4 | 25 | |||
| 26 | Крышка | 732.28.51.009 | 2 | 2 | 26 | |||
| 28 | Палец | 732.28.51.011 | 2 | 2 | 28 | |||
| 29 | Тарелка | 732.28.51.012 | 2 | 2 | 29 | |||
| 30 | Тарелка | 732.28.51.013 | 2 | 2 | 30 | |||
| 31 | Шайба | 732.28.51.014 | 12 | 12 | 31 | |||
| 32 | Болт | М8-6gx16.88.35.0115 | 8 | 8 | 32 | |||
| 33 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 33 | |||
| 34 | Болт | М10-6gx25.88.35.0115 | 16 | 16 | 34 | |||
| 36 | Шайба | 8.65Г.0115 | 12 | 12 | 36 | |||
| 39 | Шайба | С.8.02.Ст3.0115 | 8 | 8 | 39 | |||
| 46 | Кольцо В | В50 | 4 | 4 | 46 | |||
| 51 | Вот | 6-10d11x45.45.Ц15.хр | 2 | 2 | 51 |
