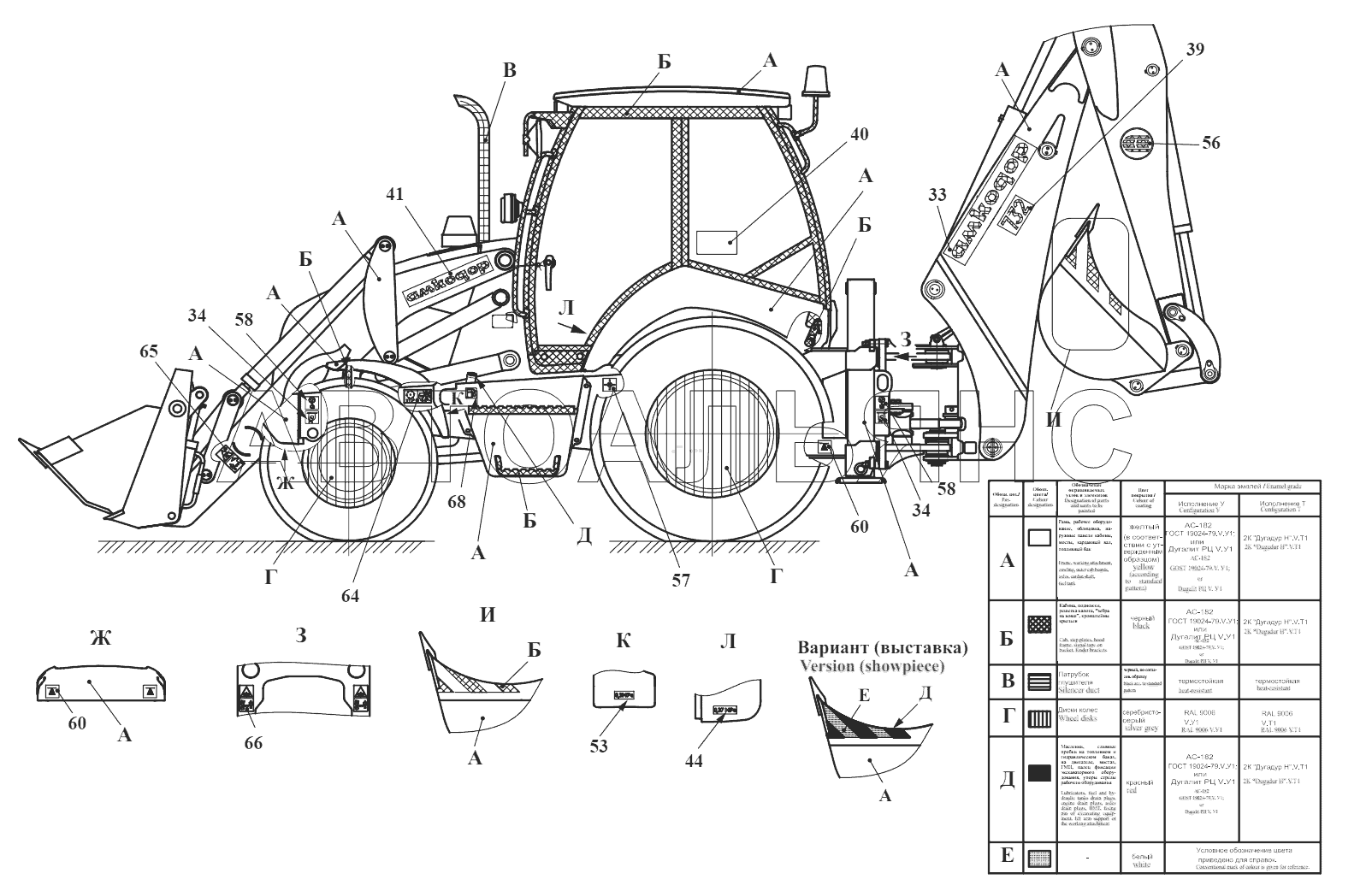

Экскаватор- погрузчик
100%
Название детали
установка силовая
Заводской номер
732.10.00.000Т
Количество на модель
1
№
3
Название детали
Блок силовой
Заводской номер
732.10.02.000Т
Количество на модель
1
№
4
Название детали
Управление ГМП
Заводской номер
732.17.03.000
Количество на модель
1
№
9
Название детали
Установка системы охлаждения ГМП
Заводской номер
732.17.14.000Т
Количество на модель
1
№
10
Название детали
Установка карданных валов
Заводской номер
732.22.00.000
Количество на модель
1
№
11
Название детали
Рама
Заводской номер
732.28.00.000Т
Количество на модель
1
№
12
Название детали
Установка мостов
Заводской номер
732.29.00.000
Количество на модель
1
№
13
Название детали
Установка колес
Заводской номер
732.31.00.000
Количество на модель
1
№
14
Название детали
Гидросистема рулевого управления
Заводской номер
732.34.07.000
Количество на модель
1
№
15
Название детали
Гидросистема тормозов
Заводской номер
732.35.05.000-В
Количество на модель
1
№
16
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
732.37.00.000
Количество на модель
1
№
17
Название детали
Оборудование экскаваторное
Заводской номер
732.43.00.000
Количество на модель
1
№
18
Название детали
Оборудование погрузочное
Заводской номер
732.44.00.000
Количество на модель
1
№
19
Название детали
Ковш двухчелюстной
Заводской номер
732.45.01.000
Количество на модель
1
№
20
Название детали
Гидросистема рабочего оборудования
Заводской номер
732.46.00.000Т-Б
Количество на модель
1
№
21
Название детали
Установка гидронасоса
Заводской номер
732.46.11.000
Количество на модель
1
№
22
Название детали
Гидросистема охлаждения
Заводской номер
732.46.40.000
Количество на модель
1
№
23
Название детали
Гидросистема подъема кабины
Заводской номер
732.49.00.000
Количество на модель
1
№
24
Название детали
Установка кабины
Заводской номер
732.50.00.005Т
Количество на модель
1
№
25
Название детали
Управление стояночным тормозом
Заводской номер
732.65.05.000
Количество на модель
1
№
26
Название детали
система кондиционирования воздуха
Заводской номер
732.81.00.000Т
Количество на модель
1
№
27
Название детали
Установка трубопроводов отопителя кабины
Заводской номер
732.83.00.000
Количество на модель
1
№
28
Название детали
ОБЛИЦОВКА
Заводской номер
732.84.00.000-Б
Количество на модель
1
№
29
Название детали
Логотип ОАО Амкодор
Заводской номер
320.00.00.004
Количество на модель
2
№
33
Название детали
Знак Место крепления
Заводской номер
320.00.00.005
Количество на модель
4
№
34
Название детали
Маркировочная табличка
Заводской номер
732.00.00.008-Б
Количество на модель
1
№
37
Название детали
Индекс таблицы
Заводской номер
732.00.00.002
Количество на модель
2
№
39
Название детали
Схема смазки
Заводской номер
732.00.00.011
Количество на модель
1
№
40
Название детали
Логотип ОАО "АМКОДОР
Заводской номер
732.00.00.004
Количество на модель
2
№
41
Название детали
Табличка Давление в шинах МРа
Заводской номер
732.00.00.007
Количество на модель
2
№
44
Название детали
Табличка Давление в шинах МРа
Заводской номер
ТО-18К.00.00.002
Количество на модель
2
№
53
Название детали
Знак ОАО Амкодор
Заводской номер
ТО-28А.00.00.011
Количество на модель
2
№
56
Название детали
Знак Центр тяжести
Заводской номер
ТО-28А.00.00.015
Количество на модель
2
№
57
Название детали
Точка подъема стола
Заводской номер
ТО-28А.00.00.017
Количество на модель
4
№
58
Название детали
Знак Место установки домкрата
Заводской номер
ТО-28А.00.00.022
Количество на модель
4
№
60
Название детали
Знак Опасность пореза
Заводской номер
УКТ-01.00.003
Количество на модель
2
№
64
Название детали
Знак Опасность раздавливания
Заводской номер
УКТ-01.00.004
Количество на модель
2
№
65
Название детали
Знак Опасность защемления
Заводской номер
УКТ-01.00.005
Количество на модель
2
№
66
Название детали
Знак Заправочная емкость
Заводской номер
УКТ-02.00.001
Количество на модель
1
№
68
Название детали
Свинцовая пломба
Заводской номер
Пломба7x16.5
Количество на модель
2
№
71
Название детали
Заклёпка потайная
Заводской номер
pias3.0x25
Количество на модель
4
№
73
Название детали
Проволока
Заводской номер
0.6-О-С
Количество на модель
№
76
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | установка силовая | 732.10.00.000Т | 1 | 1 | 3 | |||
| 4 | Блок силовой | 732.10.02.000Т | 1 | 1 | 4 | |||
| 9 | Управление ГМП | 732.17.03.000 | 1 | 1 | 9 | |||
| 10 | Установка системы охлаждения ГМП | 732.17.14.000Т | 1 | 1 | 10 | |||
| 11 | Установка карданных валов | 732.22.00.000 | 1 | 1 | 11 | |||
| 12 | Рама | 732.28.00.000Т | 1 | 1 | 12 | |||
| 13 | Установка мостов | 732.29.00.000 | 1 | 1 | 13 | |||
| 14 | Установка колес | 732.31.00.000 | 1 | 1 | 14 | |||
| 15 | Гидросистема рулевого управления | 732.34.07.000 | 1 | 1 | 15 | |||
| 16 | Гидросистема тормозов | 732.35.05.000-В | 1 | 1 | 16 | |||
| 17 | ЭЛЕКТРОСИСТЕМА | 732.37.00.000 | 1 | 1 | 17 | |||
| 18 | Оборудование экскаваторное | 732.43.00.000 | 1 | 1 | 18 | |||
| 19 | Оборудование погрузочное | 732.44.00.000 | 1 | 1 | 19 | |||
| 20 | Ковш двухчелюстной | 732.45.01.000 | 1 | 1 | 20 | |||
| 21 | Гидросистема рабочего оборудования | 732.46.00.000Т-Б | 1 | 1 | 21 | |||
| 22 | Установка гидронасоса | 732.46.11.000 | 1 | 1 | 22 | |||
| 23 | Гидросистема охлаждения | 732.46.40.000 | 1 | 1 | 23 | |||
| 24 | Гидросистема подъема кабины | 732.49.00.000 | 1 | 1 | 24 | |||
| 25 | Установка кабины | 732.50.00.005Т | 1 | 1 | 25 | |||
| 26 | Управление стояночным тормозом | 732.65.05.000 | 1 | 1 | 26 | |||
| 27 | система кондиционирования воздуха | 732.81.00.000Т | 1 | 1 | 27 | |||
| 28 | Установка трубопроводов отопителя кабины | 732.83.00.000 | 1 | 1 | 28 | |||
| 29 | ОБЛИЦОВКА | 732.84.00.000-Б | 1 | 1 | 29 | |||
| 33 | Логотип ОАО Амкодор | 320.00.00.004 | 2 | 2 | 33 | |||
| 34 | Знак Место крепления | 320.00.00.005 | 4 | 4 | 34 | |||
| 37 | Маркировочная табличка | 732.00.00.008-Б | 1 | 1 | 37 | |||
| 39 | Индекс таблицы | 732.00.00.002 | 2 | 2 | 39 | |||
| 40 | Схема смазки | 732.00.00.011 | 1 | 1 | 40 | |||
| 41 | Логотип ОАО "АМКОДОР | 732.00.00.004 | 2 | 2 | 41 | |||
| 44 | Табличка Давление в шинах МРа | 732.00.00.007 | 2 | 2 | 44 | |||
| 53 | Табличка Давление в шинах МРа | ТО-18К.00.00.002 | 2 | 2 | 53 | |||
| 56 | Знак ОАО Амкодор | ТО-28А.00.00.011 | 2 | 2 | 56 | |||
| 57 | Знак Центр тяжести | ТО-28А.00.00.015 | 2 | 2 | 57 | |||
| 58 | Точка подъема стола | ТО-28А.00.00.017 | 4 | 4 | 58 | |||
| 60 | Знак Место установки домкрата | ТО-28А.00.00.022 | 4 | 4 | 60 | |||
| 64 | Знак Опасность пореза | УКТ-01.00.003 | 2 | 2 | 64 | |||
| 65 | Знак Опасность раздавливания | УКТ-01.00.004 | 2 | 2 | 65 | |||
| 66 | Знак Опасность защемления | УКТ-01.00.005 | 2 | 2 | 66 | |||
| 68 | Знак Заправочная емкость | УКТ-02.00.001 | 1 | 1 | 68 | |||
| 71 | Свинцовая пломба | Пломба7x16.5 | 2 | 2 | 71 | |||
| 73 | Заклёпка потайная | pias3.0x25 | 4 | 4 | 73 | |||
| 76 | Проволока | 0.6-О-С | 76 |
