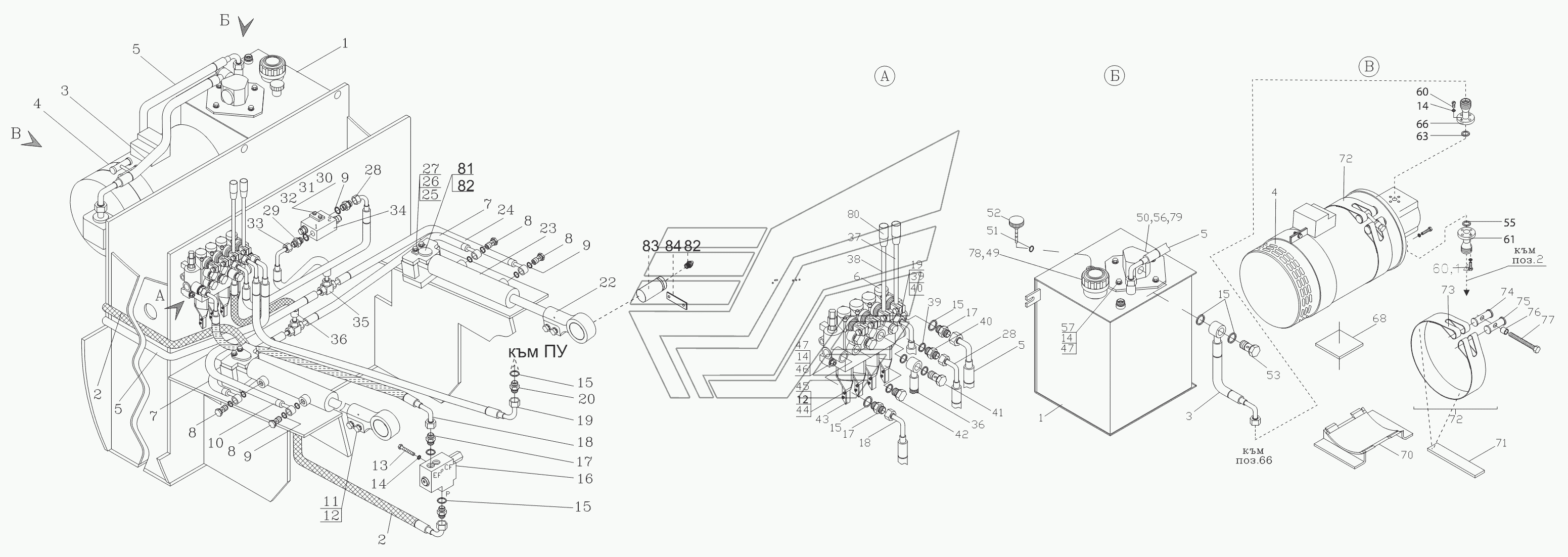

Гидравлическая система в сборе
100%
Название детали
Гидравлическая система
Заводской номер
E1603.00.00
Количество на модель
1
№
Название детали
Масляный бак в сборе
Заводской номер
Е1603.01.00.00
Количество на модель
1
№
1
Название детали
Гибкое соединение
Заводской номер
ОН0451484-83
Количество на модель
1
№
2
Название детали
Вспомогательный электродвигатель
Заводской номер
2759/H
Количество на модель
1
№
4
Название детали
Гидравлический распределитель
Заводской номер
2Р40R-1Ан1Вн1-МEI1-22
Количество на модель
1
№
6
Название детали
Гидравлический распределитель
Заводской номер
3Р40R-1А1Ан1Вн1-МEI1-22
Количество на модель
1
№
6
Название детали
Гидравлический распределитель
Заводской номер
4Р40R-1А1А1Ан1Вн1-МEI1-22
Количество на модель
1
№
6
Название детали
Болт с колпачковой гайкой
Заводской номер
Д2512.00.04
Количество на модель
4
№
8
Название детали
КОЛЬЦО
Заводской номер
БДС3609-83
Количество на модель
10
№
9
Название детали
Болт
Заводской номер
БДС1230-85
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
БДС833-82
Количество на модель
8
№
12
Название детали
Приоритетный клапан
Заводской номер
PRTA80/4-M1
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
Д2503.00.20-04
Количество на модель
4
№
17
Название детали
Штуцер
Заводской номер
Д2503.00.20-02
Количество на модель
1
№
20
Название детали
Проушина левая в сборе
Заводской номер
LFE25-M22150L
Количество на модель
1
№
22
Название детали
Проушина правая в сборе
Заводской номер
LFE25-M22150D
Количество на модель
1
№
22
Название детали
Гидроцилиндр левый
Заводской номер
И103900.00.00
Количество на модель
1
№
23
Название детали
Гидроцилиндр правый
Заводской номер
И104000.00.00
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
БДС14494-78
Количество на модель
4
№
27
Название детали
Штуцер
Заводской номер
Д2503.00.20
Количество на модель
2
№
29
Название детали
Орех
Заводской номер
БДС744-83
Количество на модель
2
№
32
Название детали
Блок клапанный
Заводской номер
52400.00
Количество на модель
1
№
34
Название детали
Тройник
Заводской номер
Д2503.00.22
Количество на модель
2
№
35
Название детали
Рычаг I
Заводской номер
E1203.04.00
Количество на модель
1
№
37
Название детали
Рычаг II
Заводской номер
E1203.04.00-01
Количество на модель
1
№
38
Название детали
Штуцер
Заводской номер
Д2503.00.20-01
Количество на модель
2
№
40
Название детали
Болт с колпачковой гайкой
Заводской номер
Д2512.00.01
Количество на модель
1
№
41
Название детали
Пробка
Заводской номер
Д2503.00.05
Количество на модель
4
№
42
Название детали
микропереключатель
Заводской номер
КтЕ307-96
Количество на модель
4
№
43
Название детали
Винт
Заводской номер
БДС823-83
Количество на модель
8
№
44
Название детали
Винт
Заводской номер
БДС2171-83
Количество на модель
2
№
46
Название детали
Крышка в сборе
Заводской номер
6747.102.01.00
Количество на модель
1
№
49
Название детали
прокладка
Заводской номер
Д2503.00.15
Количество на модель
1
№
50
Название детали
«О»- кольцо
Заводской номер
БДС7947-85
Количество на модель
1
№
51
Название детали
Маслоуказатель
Заводской номер
E1203.06.00
Количество на модель
1
№
52
Название детали
Болт с колпачковой гайкой
Заводской номер
Д2503.00.08
Количество на модель
1
№
53
Название детали
Масляный фильтр
Заводской номер
Е1203.04.00.00-01
Количество на модель
1
№
56
Название детали
Фланец
Заводской номер
E2003.00.29-02
Количество на модель
1
№
61
Название детали
Фланец
Заводской номер
E1603.00.01-01
Количество на модель
1
№
66
Название детали
прокладка
Заводской номер
E2003.00.02
Количество на модель
1
№
68
Название детали
Кронштейн
Заводской номер
E1203.03.00
Количество на модель
1
№
70
Название детали
прокладка
Заводской номер
E2003.00.08
Количество на модель
2
№
71
Название детали
Лента стяжная в сборе
Заводской номер
E2003.03.00
Количество на модель
1
№
72
Название детали
Лента стяжная
Заводской номер
E2003.03.01
Количество на модель
1
№
73
Название детали
Ось специальная
Заводской номер
E2003.03.02
Количество на модель
1
№
74
Название детали
Ролик
Заводской номер
E2003.03.03
Количество на модель
1
№
75
Название детали
Распорная втулка
Заводской номер
E2003.03.04
Количество на модель
1
№
76
Название детали
Сетка
Заводской номер
6747.102.02.01
Количество на модель
1
№
78
Название детали
Фильтрующий элемент
Заводской номер
ЕФ008-32/25
Количество на модель
1
№
79
Название детали
Ручка
Заводской номер
702329001
Количество на модель
2
№
80
Название детали
Вот
Заводской номер
Е1603.00.02
Количество на модель
2
№
81
Название детали
Пресс- масленка
Заводской номер
БДС1640-81
Количество на модель
4
№
82
Название детали
Вот
Заводской номер
SD1003.00.01
Количество на модель
2
№
83
Название детали
Планка
Заводской номер
SD1003.00.02
Количество на модель
4
№
84
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидравлическая система | E1603.00.00 | 1 | 1 | |||||
| 1 | Масляный бак в сборе | Е1603.01.00.00 | 1 | 1 | 1 | |||
| 2 | Гибкое соединение | ОН0451484-83 | 1 | 1 | 2 | |||
| 4 | Вспомогательный электродвигатель | 2759/H | 1 | 1 | 4 | |||
| 6 | Гидравлический распределитель | 2Р40R-1Ан1Вн1-МEI1-22 | 1 | 1 | 6 | |||
| 6 | Гидравлический распределитель | 3Р40R-1А1Ан1Вн1-МEI1-22 | 1 | 1 | 6 | |||
| 6 | Гидравлический распределитель | 4Р40R-1А1А1Ан1Вн1-МEI1-22 | 1 | 1 | 6 | |||
| 8 | Болт с колпачковой гайкой | Д2512.00.04 | 4 | 4 | 8 | |||
| 9 | КОЛЬЦО | БДС3609-83 | 10 | 10 | 9 | |||
| 11 | Болт | БДС1230-85 | 4 | 4 | 11 | |||
| 12 | Шайба | БДС833-82 | 8 | 8 | 12 | |||
| 16 | Приоритетный клапан | PRTA80/4-M1 | 1 | 1 | 16 | |||
| 17 | Штуцер | Д2503.00.20-04 | 4 | 4 | 17 | |||
| 20 | Штуцер | Д2503.00.20-02 | 1 | 1 | 20 | |||
| 22 | Проушина левая в сборе | LFE25-M22150L | 1 | 1 | 22 | |||
| 22 | Проушина правая в сборе | LFE25-M22150D | 1 | 1 | 22 | |||
| 23 | Гидроцилиндр левый | И103900.00.00 | 1 | 1 | 23 | |||
| 23 | Гидроцилиндр правый | И104000.00.00 | 1 | 1 | 23 | |||
| 27 | Шайба | БДС14494-78 | 4 | 4 | 27 | |||
| 29 | Штуцер | Д2503.00.20 | 2 | 2 | 29 | |||
| 32 | Орех | БДС744-83 | 2 | 2 | 32 | |||
| 34 | Блок клапанный | 52400.00 | 1 | 1 | 34 | |||
| 35 | Тройник | Д2503.00.22 | 2 | 2 | 35 | |||
| 37 | Рычаг I | E1203.04.00 | 1 | 1 | 37 | |||
| 38 | Рычаг II | E1203.04.00-01 | 1 | 1 | 38 | |||
| 40 | Штуцер | Д2503.00.20-01 | 2 | 2 | 40 | |||
| 41 | Болт с колпачковой гайкой | Д2512.00.01 | 1 | 1 | 41 | |||
| 42 | Пробка | Д2503.00.05 | 4 | 4 | 42 | |||
| 43 | микропереключатель | КтЕ307-96 | 4 | 4 | 43 | |||
| 44 | Винт | БДС823-83 | 8 | 8 | 44 | |||
| 46 | Винт | БДС2171-83 | 2 | 2 | 46 | |||
| 49 | Крышка в сборе | 6747.102.01.00 | 1 | 1 | 49 | |||
| 50 | прокладка | Д2503.00.15 | 1 | 1 | 50 | |||
| 51 | «О»- кольцо | БДС7947-85 | 1 | 1 | 51 | |||
| 52 | Маслоуказатель | E1203.06.00 | 1 | 1 | 52 | |||
| 53 | Болт с колпачковой гайкой | Д2503.00.08 | 1 | 1 | 53 | |||
| 56 | Масляный фильтр | Е1203.04.00.00-01 | 1 | 1 | 56 | |||
| 61 | Фланец | E2003.00.29-02 | 1 | 1 | 61 | |||
| 66 | Фланец | E1603.00.01-01 | 1 | 1 | 66 | |||
| 68 | прокладка | E2003.00.02 | 1 | 1 | 68 | |||
| 70 | Кронштейн | E1203.03.00 | 1 | 1 | 70 | |||
| 71 | прокладка | E2003.00.08 | 2 | 2 | 71 | |||
| 72 | Лента стяжная в сборе | E2003.03.00 | 1 | 1 | 72 | |||
| 73 | Лента стяжная | E2003.03.01 | 1 | 1 | 73 | |||
| 74 | Ось специальная | E2003.03.02 | 1 | 1 | 74 | |||
| 75 | Ролик | E2003.03.03 | 1 | 1 | 75 | |||
| 76 | Распорная втулка | E2003.03.04 | 1 | 1 | 76 | |||
| 78 | Сетка | 6747.102.02.01 | 1 | 1 | 78 | |||
| 79 | Фильтрующий элемент | ЕФ008-32/25 | 1 | 1 | 79 | |||
| 80 | Ручка | 702329001 | 2 | 2 | 80 | |||
| 81 | Вот | Е1603.00.02 | 2 | 2 | 81 | |||
| 82 | Пресс- масленка | БДС1640-81 | 4 | 4 | 82 | |||
| 83 | Вот | SD1003.00.01 | 2 | 2 | 83 | |||
| 84 | Планка | SD1003.00.02 | 4 | 4 | 84 |
