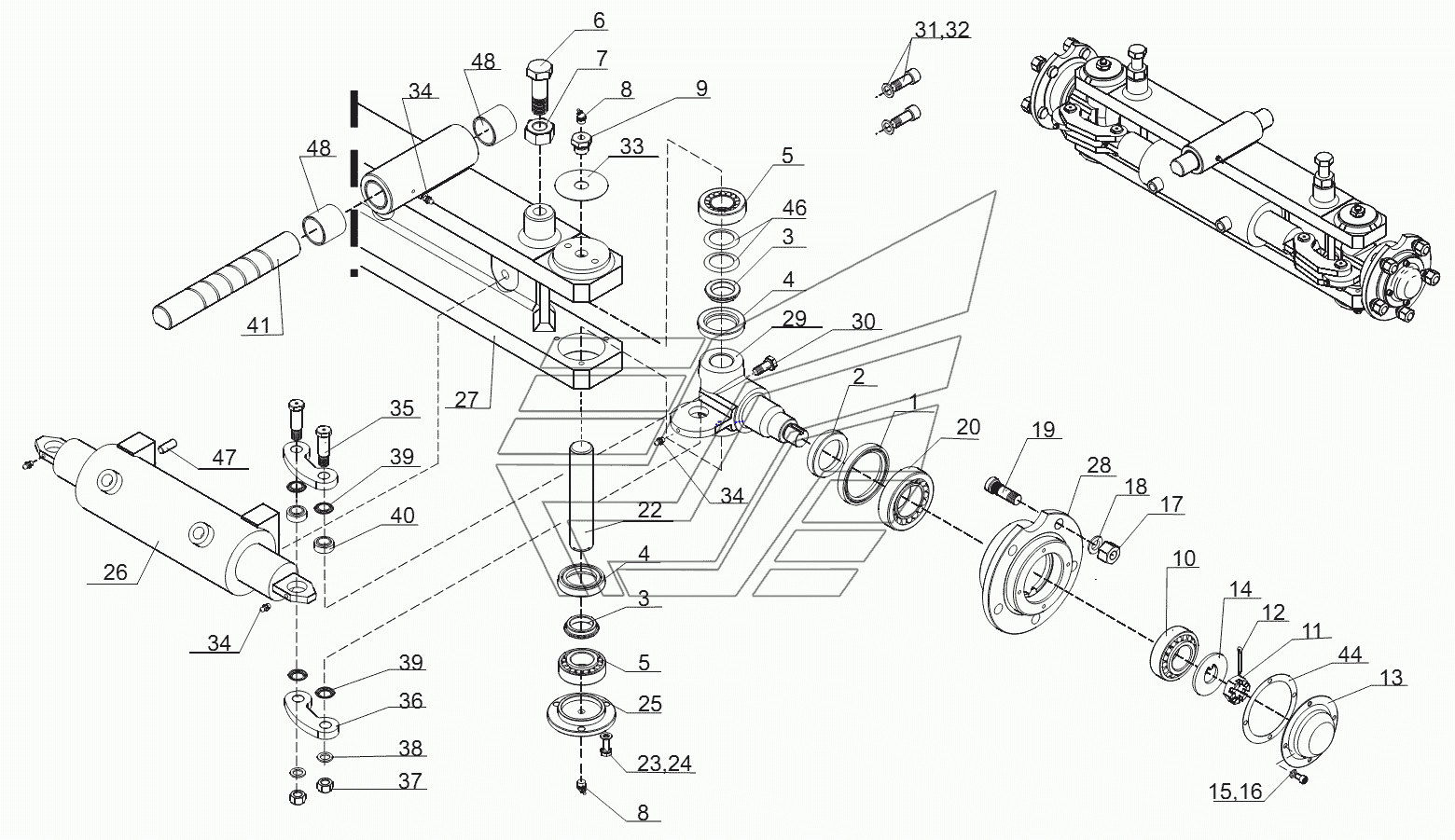

Мост управляемый в сборе
100%
Название детали
Мост управляемый в сборе
Заводской номер
MU120000.00.00
Количество на модель
1
№
Название детали
Уплотнение
Заводской номер
БДС9954-83
Количество на модель
2
№
1
Название детали
Втулка
Заводской номер
MU120000.00.08
Количество на модель
2
№
2
Название детали
Втулка
Заводской номер
MU250000.00.02
Количество на модель
4
№
3
Название детали
Уплотнение
Заводской номер
MU250000.00.03
Количество на модель
4
№
4
Название детали
Подшипник
Заводской номер
ISO355
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
БДС1234-85
Количество на модель
2
№
6
Название детали
Орех
Заводской номер
БДС744-91
Количество на модель
2
№
7
Название детали
Пресс- масленка
Заводской номер
БДС1640-81
Количество на модель
4
№
8
Название детали
Предохранительная крышка
Заводской номер
MU250000.00.04
Количество на модель
2
№
9
Название детали
Орех
Заводской номер
EP3000.00.29
Количество на модель
2
№
11
Название детали
Шплинт 5х50
Заводской номер
БДС55-77
Количество на модель
2
№
12
Название детали
Крышка
Заводской номер
MU250000.00.06
Количество на модель
2
№
13
Название детали
Шайба с зубцом
Заводской номер
MU250000.00.07
Количество на модель
2
№
14
Название детали
Винт
Заводской номер
БДС2171-83
Количество на модель
8
№
15
Название детали
Шайба
Заводской номер
БДС833-82
Количество на модель
8
№
16
Название детали
Гайка специальная
Заводской номер
MU120000.00.13
Количество на модель
10
№
17
Название детали
Сферическая пружинная шайба
Заводской номер
DIN74361
Количество на модель
10
№
18
Название детали
Колесный болт
Заводской номер
MU120000.00.15
Количество на модель
10
№
19
Название детали
Ось поворотного кулака
Заводской номер
MU120000.00.09
Количество на модель
2
№
22
Название детали
Шайба предохранительная
Заводской номер
MU120000.00.16
Количество на модель
6
№
24
Название детали
Крышка
Заводской номер
MU250000.00.11
Количество на модель
2
№
25
Название детали
Поршневой цилиндр в сборе
Заводской номер
ЦБСД80х120х55
Количество на модель
1
№
26
Название детали
Сборка балки
Заводской номер
MU120001.00.00
Количество на модель
1
№
27
Название детали
Сборка ступицы
Заводской номер
MU120002.00.00
Количество на модель
2
№
28
Название детали
Поворотный кулак
Заводской номер
MU120000.00.01
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
MU120000.00.12
Количество на модель
2
№
30
Название детали
Шайба
Заводской номер
MU250000.00.13
Количество на модель
2
№
33
Название детали
Болт специальный
Заводской номер
MU120000.00.03
Количество на модель
4
№
35
Название детали
Штанга
Заводской номер
MU120000.00.02
Количество на модель
4
№
36
Название детали
Орех
Заводской номер
БДС9731-81
Количество на модель
4
№
37
Название детали
Шайба
Заводской номер
БДС206-78
Количество на модель
4
№
38
Название детали
Предохранительная крышка
Заводской номер
MU120000.00.10
Количество на модель
8
№
39
Название детали
Подшипник
Заводской номер
ISO6124-1
Количество на модель
4
№
40
Название детали
Вот
Заводской номер
MU120000.00.07
Количество на модель
1
№
41
Название детали
Шайба уплотнительная
Заводской номер
MU250000.00.20
Количество на модель
2
№
44
Название детали
Шайба подкладочная
Заводской номер
S1801.00.12
Количество на модель
4
№
46
Название детали
Штифт
Заводской номер
MU120000.00.11
Количество на модель
2
№
47
Название детали
Втулка
Заводской номер
URB3113413
Количество на модель
2
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Мост управляемый в сборе | MU120000.00.00 | 1 | 1 | |||||
| 1 | Уплотнение | БДС9954-83 | 2 | 2 | 1 | |||
| 2 | Втулка | MU120000.00.08 | 2 | 2 | 2 | |||
| 3 | Втулка | MU250000.00.02 | 4 | 4 | 3 | |||
| 4 | Уплотнение | MU250000.00.03 | 4 | 4 | 4 | |||
| 5 | Подшипник | ISO355 | 4 | 4 | 5 | |||
| 6 | Болт | БДС1234-85 | 2 | 2 | 6 | |||
| 7 | Орех | БДС744-91 | 2 | 2 | 7 | |||
| 8 | Пресс- масленка | БДС1640-81 | 4 | 4 | 8 | |||
| 9 | Предохранительная крышка | MU250000.00.04 | 2 | 2 | 9 | |||
| 11 | Орех | EP3000.00.29 | 2 | 2 | 11 | |||
| 12 | Шплинт 5х50 | БДС55-77 | 2 | 2 | 12 | |||
| 13 | Крышка | MU250000.00.06 | 2 | 2 | 13 | |||
| 14 | Шайба с зубцом | MU250000.00.07 | 2 | 2 | 14 | |||
| 15 | Винт | БДС2171-83 | 8 | 8 | 15 | |||
| 16 | Шайба | БДС833-82 | 8 | 8 | 16 | |||
| 17 | Гайка специальная | MU120000.00.13 | 10 | 10 | 17 | |||
| 18 | Сферическая пружинная шайба | DIN74361 | 10 | 10 | 18 | |||
| 19 | Колесный болт | MU120000.00.15 | 10 | 10 | 19 | |||
| 22 | Ось поворотного кулака | MU120000.00.09 | 2 | 2 | 22 | |||
| 24 | Шайба предохранительная | MU120000.00.16 | 6 | 6 | 24 | |||
| 25 | Крышка | MU250000.00.11 | 2 | 2 | 25 | |||
| 26 | Поршневой цилиндр в сборе | ЦБСД80х120х55 | 1 | 1 | 26 | |||
| 27 | Сборка балки | MU120001.00.00 | 1 | 1 | 27 | |||
| 28 | Сборка ступицы | MU120002.00.00 | 2 | 2 | 28 | |||
| 29 | Поворотный кулак | MU120000.00.01 | 2 | 2 | 29 | |||
| 30 | Болт | MU120000.00.12 | 2 | 2 | 30 | |||
| 33 | Шайба | MU250000.00.13 | 2 | 2 | 33 | |||
| 35 | Болт специальный | MU120000.00.03 | 4 | 4 | 35 | |||
| 36 | Штанга | MU120000.00.02 | 4 | 4 | 36 | |||
| 37 | Орех | БДС9731-81 | 4 | 4 | 37 | |||
| 38 | Шайба | БДС206-78 | 4 | 4 | 38 | |||
| 39 | Предохранительная крышка | MU120000.00.10 | 8 | 8 | 39 | |||
| 40 | Подшипник | ISO6124-1 | 4 | 4 | 40 | |||
| 41 | Вот | MU120000.00.07 | 1 | 1 | 41 | |||
| 44 | Шайба уплотнительная | MU250000.00.20 | 2 | 2 | 44 | |||
| 46 | Шайба подкладочная | S1801.00.12 | 4 | 4 | 46 | |||
| 47 | Штифт | MU120000.00.11 | 2 | 2 | 47 | |||
| 48 | Втулка | URB3113413 | 2 | 2 | 48 |
