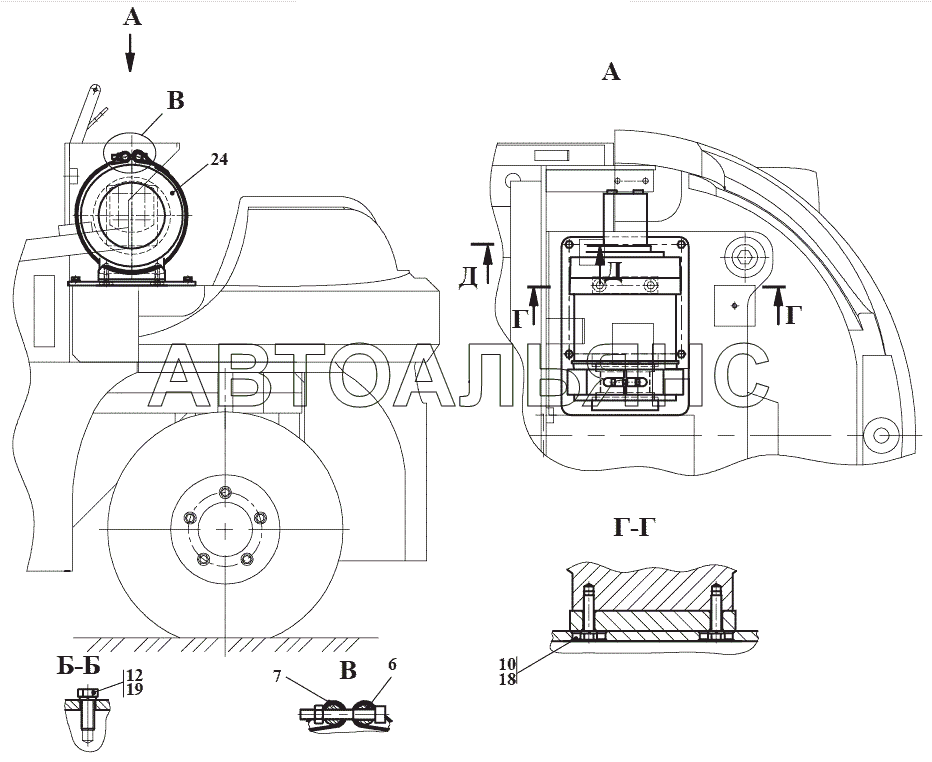

Установка насосной станции. Е
100%
Название детали
Хомут
Заводской номер
Е16.02.02.000
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
Е16.02.04.000
Количество на модель
№
1
Название детали
Кронштейн
Заводской номер
Е25.02.01.000
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
Е16.02.03.000
Количество на модель
№
2
Название детали
Втулка
Заводской номер
Е16.02.00.001
Количество на модель
№
6
Название детали
Втулка
Заводской номер
Е16.02.00.002
Количество на модель
№
7
Название детали
Болт
Заводской номер
М8-6gx30.88.35.0115
Количество на модель
№
10
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
М8-6gx80.88.35.0115
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
8 65Г 0115
Количество на модель
№
18
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
C.10.02.Ст3.0115
Количество на модель
4
№
21
Название детали
Насосная станция
Заводской номер
Насосная станция
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | Е16.02.02.000 | 1 | 1 | 1 | |||
| 1 | Хомут | Е16.02.04.000 | 1 | |||||
| 2 | Кронштейн | Е25.02.01.000 | 1 | 1 | 2 | |||
| 2 | Кронштейн | Е16.02.03.000 | 2 | |||||
| 6 | Втулка | Е16.02.00.001 | 6 | |||||
| 7 | Втулка | Е16.02.00.002 | 7 | |||||
| 10 | Болт | М8-6gx30.88.35.0115 | 10 | |||||
| 12 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 12 | |||
| 14 | Болт | М8-6gx80.88.35.0115 | 1 | 1 | 14 | |||
| 16 | Орех | М8-6H.8.35.0115 | 1 | 1 | 16 | |||
| 18 | Шайба | 8 65Г 0115 | 18 | |||||
| 19 | Шайба | 10 65Г 0115 | 4 | 4 | 19 | |||
| 21 | Шайба | C.10.02.Ст3.0115 | 4 | 4 | 21 | |||
| 24 | Насосная станция | Насосная станция | 1 | 1 | 24 |
