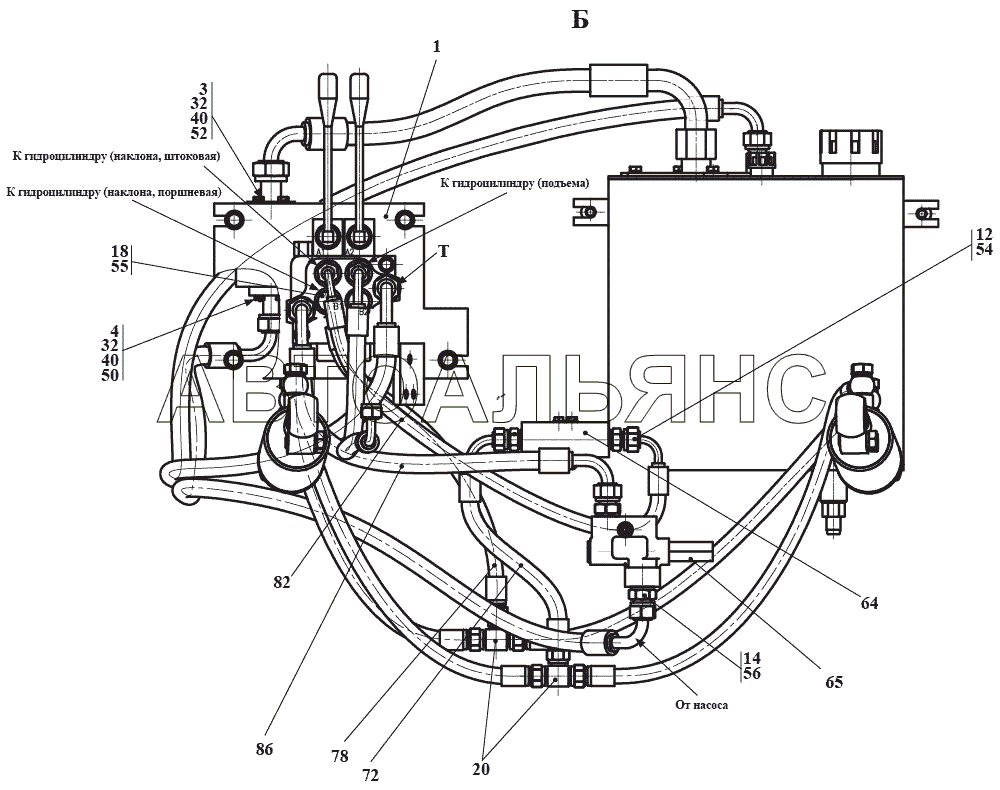

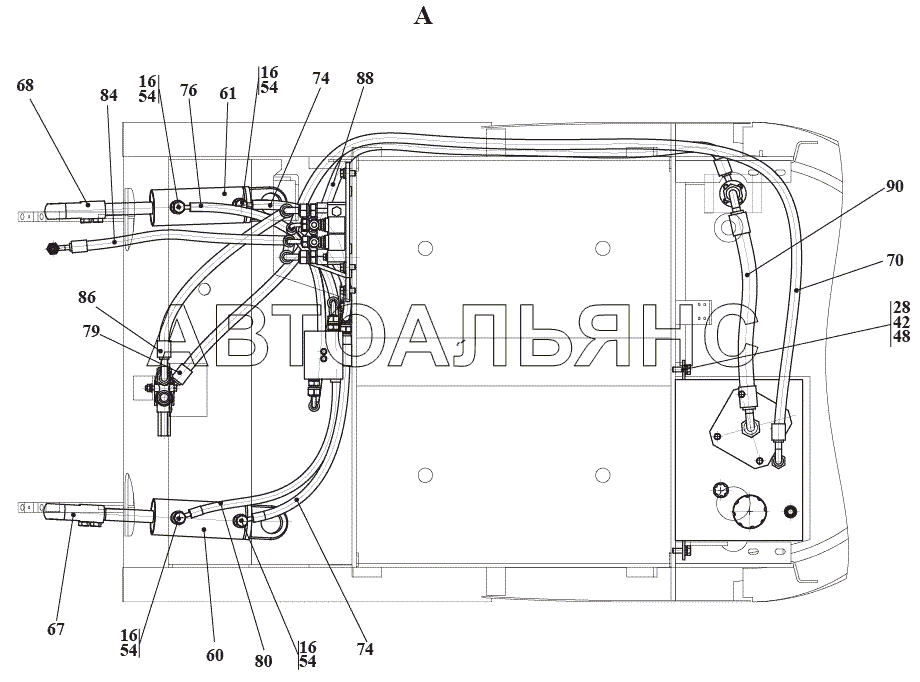

Гидросистема рабочего оборудования. Е
100%
Название детали
Установка гидрораспределителя
Заводской номер
Е16.46.00.050
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
Е16.46.00.120
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
Е16.46.00.130
Количество на модель
1
№
4
Название детали
Гидробак
Заводской номер
Е25.46.15.000
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
УДГ1.01.02.004
Количество на модель
2
№
12
Название детали
Штуцер
Заводской номер
УДГ1.01.02.024
Количество на модель
2
№
14
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.003
Количество на модель
4
№
16
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.007
Количество на модель
1
№
18
Название детали
Тройник
Заводской номер
УДГ1.10.00.002
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
М8-6gx60.88.35.0115
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М10-6gx30.88.35.0115
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
М12-6gx35.88.35.0115
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
8
№
32
Название детали
Болт
Заводской номер
М6-6gx60.88.35.0115
Количество на модель
2
№
34
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
2
№
36
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
6 65Г 0115
Количество на модель
10
№
40
Название детали
Шайба
Заводской номер
8 65Г 0115
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
2
№
42
Название детали
Шайба
Заводской номер
12 65Г 0115
Количество на модель
4
№
43
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
2
№
46
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
1
№
47
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
2
№
48
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
1
№
50
Название детали
Кольцо
Заводской номер
026-030-25-2-2
Количество на модель
1
№
52
Название детали
прокладка
Заводской номер
16 М3
Количество на модель
10
№
54
Название детали
прокладка
Заводской номер
18 М3
Количество на модель
2
№
55
Название детали
прокладка
Заводской номер
22 М3
Количество на модель
2
№
56
Название детали
Гидроцилиндр
Заводской номер
ЦБХ 70/32х95 левый
Количество на модель
1
№
60
Название детали
Гидроцилиндр
Заводской номер
КОР10-01
Количество на модель
1
№
61
Название детали
Клапан приоритетный
Заводской номер
PRTA 80/4-M1
Количество на модель
1
№
65
Название детали
Проушина левая в сборе
Заводской номер
LFE35-M30 150L
Количество на модель
1
№
67
Название детали
Проушина правая в сборе
Заводской номер
LFE35-M30 150D
Количество на модель
1
№
68
Название детали
Рукав высокого давления
Заводской номер
1SN-13-16-2350-DKL90-DKL90
Количество на модель
1
№
70
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-300-DKL-DKL90
Количество на модель
1
№
72
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-450-DKL-OM16(M16x1,5)
Количество на модель
2
№
74
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-500-DKL-OM16(M16x1,5)
Количество на модель
1
№
76
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-600-DKL90-OM18(M18x1,5)
Количество на модель
1
№
78
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-700-DKL-OM16 (М16х1,5)
Количество на модель
1
№
80
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-900-DKL90-DKL90-180
Количество на модель
1
№
82
Название детали
Рукав высокого давления
Заводской номер
2SN-10-33-950-DKL90-DKL90
Количество на модель
1
№
84
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27,5-900-DKL90-DKL90
Количество на модель
1
№
86
Название детали
Рукав высокого давления
Заводской номер
2SN-13-27,5-2200-DKL90-DKL90-90
Количество на модель
1
№
88
Название детали
Рукав высокого давления
Заводской номер
2SN-16-25-300-DKL-DKL90
Количество на модель
1
№
90
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка гидрораспределителя | Е16.46.00.050 | 1 | 1 | 1 | |||
| 3 | Фланец | Е16.46.00.120 | 1 | 1 | 3 | |||
| 4 | Фланец | Е16.46.00.130 | 1 | 1 | 4 | |||
| 8 | Гидробак | Е25.46.15.000 | 1 | 1 | 8 | |||
| 12 | Штуцер | УДГ1.01.02.004 | 2 | 2 | 12 | |||
| 14 | Штуцер | УДГ1.01.02.024 | 2 | 2 | 14 | |||
| 16 | Зажимной болт | УДГ1.05.00.003 | 4 | 4 | 16 | |||
| 18 | Зажимной болт | УДГ1.05.00.007 | 1 | 1 | 18 | |||
| 20 | Тройник | УДГ1.10.00.002 | 2 | 2 | 20 | |||
| 26 | Болт | М8-6gx60.88.35.0115 | 1 | 1 | 26 | |||
| 28 | Болт | М10-6gx30.88.35.0115 | 2 | 2 | 28 | |||
| 30 | Болт | М12-6gx35.88.35.0115 | 4 | 4 | 30 | |||
| 32 | Болт | М6-6gx20.88.35.0115 | 8 | 8 | 32 | |||
| 34 | Болт | М6-6gx60.88.35.0115 | 2 | 2 | 34 | |||
| 36 | Орех | М6-6H.8.35.0115 | 2 | 2 | 36 | |||
| 37 | Орех | М8-6H.8.35.0115 | 1 | 1 | 37 | |||
| 40 | Шайба | 6 65Г 0115 | 10 | 10 | 40 | |||
| 41 | Шайба | 8 65Г 0115 | 1 | 1 | 41 | |||
| 42 | Шайба | 10 65Г 0115 | 2 | 2 | 42 | |||
| 43 | Шайба | 12 65Г 0115 | 4 | 4 | 43 | |||
| 46 | Шайба | С.6.02.Ст3.0115 | 2 | 2 | 46 | |||
| 47 | Шайба | С.8.02.Ст3.0115 | 1 | 1 | 47 | |||
| 48 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 48 | |||
| 50 | Кольцо | 021-025-25-2-2 | 1 | 1 | 50 | |||
| 52 | Кольцо | 026-030-25-2-2 | 1 | 1 | 52 | |||
| 54 | прокладка | 16 М3 | 10 | 10 | 54 | |||
| 55 | прокладка | 18 М3 | 2 | 2 | 55 | |||
| 56 | прокладка | 22 М3 | 2 | 2 | 56 | |||
| 60 | Гидроцилиндр | ЦБХ 70/32х95 левый | 1 | 1 | 60 | |||
| 61 | Гидроцилиндр | КОР10-01 | 1 | 1 | 61 | |||
| 65 | Клапан приоритетный | PRTA 80/4-M1 | 1 | 1 | 65 | |||
| 67 | Проушина левая в сборе | LFE35-M30 150L | 1 | 1 | 67 | |||
| 68 | Проушина правая в сборе | LFE35-M30 150D | 1 | 1 | 68 | |||
| 70 | Рукав высокого давления | 1SN-13-16-2350-DKL90-DKL90 | 1 | 1 | 70 | |||
| 72 | Рукав высокого давления | 2SN-10-33-300-DKL-DKL90 | 1 | 1 | 72 | |||
| 74 | Рукав высокого давления | 2SN-10-33-450-DKL-OM16(M16x1,5) | 2 | 2 | 74 | |||
| 76 | Рукав высокого давления | 2SN-10-33-500-DKL-OM16(M16x1,5) | 1 | 1 | 76 | |||
| 78 | Рукав высокого давления | 2SN-10-33-600-DKL90-OM18(M18x1,5) | 1 | 1 | 78 | |||
| 80 | Рукав высокого давления | 2SN-10-33-700-DKL-OM16 (М16х1,5) | 1 | 1 | 80 | |||
| 82 | Рукав высокого давления | 2SN-10-33-900-DKL90-DKL90-180 | 1 | 1 | 82 | |||
| 84 | Рукав высокого давления | 2SN-10-33-950-DKL90-DKL90 | 1 | 1 | 84 | |||
| 86 | Рукав высокого давления | 2SN-13-27,5-900-DKL90-DKL90 | 1 | 1 | 86 | |||
| 88 | Рукав высокого давления | 2SN-13-27,5-2200-DKL90-DKL90-90 | 1 | 1 | 88 | |||
| 90 | Рукав высокого давления | 2SN-16-25-300-DKL-DKL90 | 1 | 1 | 90 |
