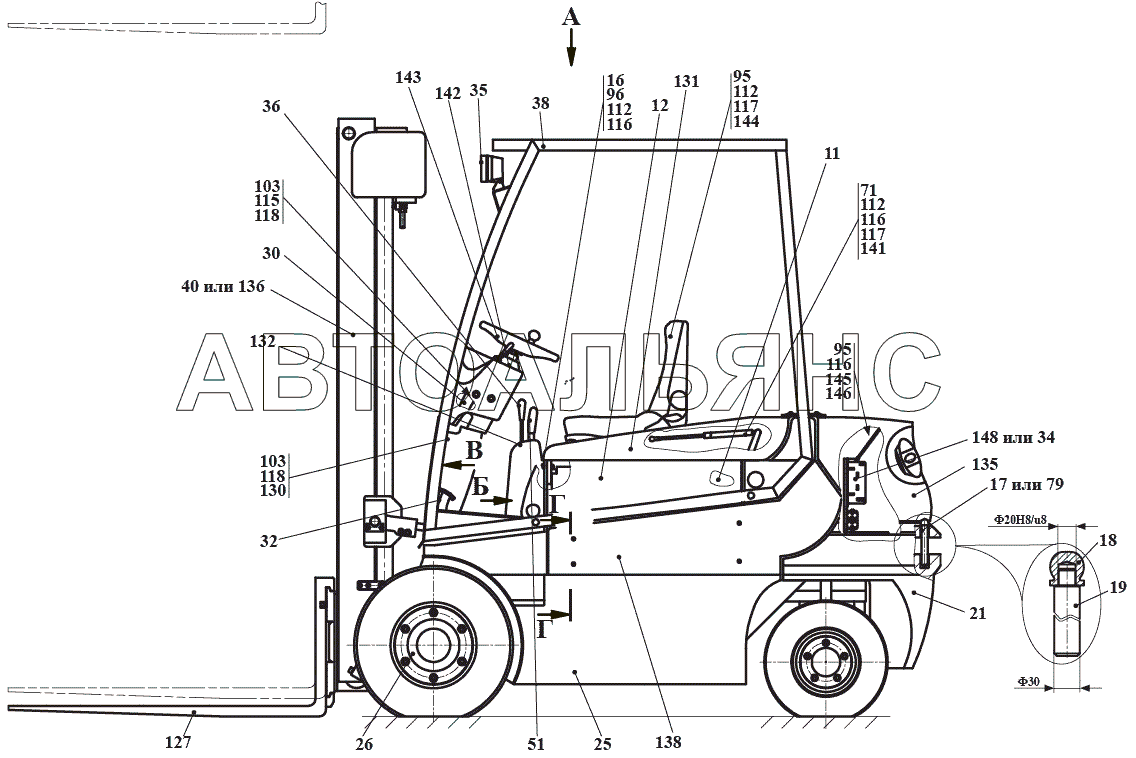

Электропогрузчик вилочный. Общий вид. Е
100%
Название детали
Комплект запасных частей, инструмента и принадлежностей
Заводской номер
Е25.95.00.000
Количество на модель
№
Название детали
Ведомость эксплуатационных документов
Заводской номер
Е25.00.00.000 ВЭ
Количество на модель
№
Название детали
Ограждение
Заводской номер
Е16.41.00.000
Количество на модель
№
Название детали
Планка
Заводской номер
Е16.00.03.000
Количество на модель
№
9
Название детали
Щит
Заводской номер
Е25.00.01.000
Количество на модель
№
11
Название детали
Щит
Заводской номер
Е25.00.01.000-01
Количество на модель
№
12
Название детали
Тарелка
Заводской номер
Е25.00.02.000-Б
Количество на модель
№
13
Название детали
Клин
Заводской номер
Е25.00.06.000-Б
Количество на модель
№
16
Название детали
Палец
Заводской номер
Е25.00.07.000
Количество на модель
№
17
Название детали
Ручка
Заводской номер
- Е16.00.07.001
Количество на модель
№
18
Название детали
Палец
Заводской номер
- Е25.00.07.001
Количество на модель
№
19
Название детали
Установка противовеса
Заводской номер
Е25.01.00.000
Количество на модель
№
21
Название детали
станции
Заводской номер
Е25.02.00.000-01
Количество на модель
№
22
Название детали
Установка насосной
Заводской номер
Е25.02.00.000
Количество на модель
№
22
Название детали
Установка насосной станции Рама
Заводской номер
Е25.28.00.010
Количество на модель
№
25
Название детали
Установка мостов и колес
Заводской номер
Е25.29.00.000-03
Количество на модель
№
26
Название детали
Установка мостов и колес
Заводской номер
Е25.29.00.000-05
Количество на модель
№
26
Название детали
Установка мостов и колес
Заводской номер
Е25.29.00.000
Количество на модель
№
26
Название детали
Установка мостов и колес
Заводской номер
Е25.29.00.000-02
Количество на модель
№
26
Название детали
Гидросистема рулевого управления
Заводской номер
Е25.34.07.000
Количество на модель
№
30
Название детали
Гидросистема тормозов
Заводской номер
Е25.35.05.000
Количество на модель
№
32
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
Е25.37.00.000
Количество на модель
№
34
Название детали
Электросистема светосигнальной аппаратуры
Заводской номер
Е25.37.50.000
Количество на модель
№
35
Название детали
Гидросистема рабочего оборудования
Заводской номер
Е25.46.00.000
Количество на модель
№
36
Название детали
Установка рамы
Заводской номер
Е25.50.00.005
Количество на модель
№
38
Название детали
Оборудование погрузочное
Заводской номер
Е25.60.00.000
Количество на модель
№
40
Название детали
Управление стояночным тормозом
Заводской номер
Е25.65.05.000
Количество на модель
№
51
Название детали
Знак Место крепления
Заводской номер
320.00.00.005
Количество на модель
№
53
Название детали
Табличка Давление в шинах МРа
Заводской номер
451.00.00.003
Количество на модель
№
54
Название детали
Таблица
Заводской номер
451.78.15.003
Количество на модель
№
57
Название детали
Таблица
Заводской номер
Е16.00.00.006
Количество на модель
№
66
Название детали
Таблица
Заводской номер
Е16.00.00.008
Количество на модель
№
67
Название детали
Таблица
Заводской номер
Е16.00.00.009
Количество на модель
№
68
Название детали
ЗНАК
Заводской номер
Е16.00.00.011
Количество на модель
№
69
Название детали
ЗНАК
Заводской номер
Е16.00.00.011-01
Количество на модель
№
70
Название детали
Винт
Заводской номер
Е16.00.00.012
Количество на модель
№
71
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.008-Г
Количество на модель
№
75
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.007-Г
Количество на модель
№
75
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.006-Г
Количество на модель
№
75
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.005-Г
Количество на модель
№
75
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.001-Д
Количество на модель
№
75
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.005-01-Г
Количество на модель
№
76
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.008-01-Г
Количество на модель
№
76
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.007-01-Г
Количество на модель
№
76
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.006-01-Г
Количество на модель
№
76
Название детали
Маркировочная табличка
Заводской номер
Е25.00.00.001-01-Д
Количество на модель
№
76
Название детали
Таблица
Заводской номер
Е25.00.00.002
Количество на модель
№
77
Название детали
Таблица
Заводской номер
Е25.00.00.009
Количество на модель
№
77
Название детали
Таблица
Заводской номер
Е25.00.00.011
Количество на модель
№
77
Название детали
Таблица
Заводской номер
Е25.00.00.003
Количество на модель
№
78
Название детали
Палец
Заводской номер
Е25.00.00.004
Количество на модель
№
79
Название детали
Знак ОАО Амкодор
Заводской номер
ТО-28А.00.00.011
Количество на модель
№
83
Название детали
Табличка Логотип ОАО Амкодор
Заводской номер
ТО-28А.00.00.012
Количество на модель
№
84
Название детали
Точка подъема стола
Заводской номер
ТО-28А.00.00.017
Количество на модель
№
85
Название детали
Знак Место установки домкрата
Заводской номер
ТО-28А.00.00.022
Количество на модель
№
86
Название детали
Таблица
Заводской номер
У7810.7-9.00.00.004-01
Количество на модель
№
89
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
№
95
Название детали
Болт
Заводской номер
М8-6gx40.88.35.0115
Количество на модель
№
96
Название детали
Болт
Заводской номер
М6-6gx16.88.35.0115
Количество на модель
№
103
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
№
104
Название детали
Винт
Заводской номер
В.М5-6gx16.46.0115
Количество на модель
№
106
Название детали
Винт
Заводской номер
В.М8-6gx20.46.0115
Количество на модель
№
107
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
№
112
Название детали
Шайба
Заводской номер
6 65Г 0115
Количество на модель
№
115
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115 ГОСТ 6958-78
Количество на модель
№
116
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115 ГОСТ 11371-78
Количество на модель
№
117
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115 ГОСТ 11371-78
Количество на модель
№
118
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115 ГОСТ 11371-78
Количество на модель
№
119
Название детали
АКБ тяговая панцирная
Заводской номер
4NRG-D480FC/ND 524-01, 80V
Количество на модель
№
123
Название детали
АКБ тяговая панцирная
Заводской номер
40x4 PzS 480, 80V, m=1467кг НАКИ 563465.234
Количество на модель
№
124
Название детали
Вила
Заводской номер
2A 40x100x1150 1250/500
Количество на модель
№
127
Название детали
Потайная заклепка
Заводской номер
pias 3,0x16,0 DIN 7337
Количество на модель
№
128
Название детали
Карета
Заводской номер
03LFA2C3003
Количество на модель
№
129
Название детали
Кожух
Заводской номер
Е25.00.00.36
Количество на модель
№
130
Название детали
Кожух АКБ
Заводской номер
Е20.00.00.30
Количество на модель
№
131
Название детали
Кожух гидрораспределителя
Заводской номер
Е12.00.00.35
Количество на модель
№
132
Название детали
Кожух пульта левый
Заводской номер
Е12.00.21.00
Количество на модель
№
133
Название детали
Кожух пульта правый
Заводской номер
Е12.00.22.00
Количество на модель
№
134
Название детали
Крышка задняя
Заводской номер
Е20.00.00.32
Количество на модель
№
135
Название детали
Оборудование погрузочное
Заводской номер
D25E 00.00.00-01
Количество на модель
№
136
Название детали
Оборудование погрузочное
Заводской номер
T25E 00.00.00-03
Количество на модель
№
136
Название детали
Оборудование погрузочное
Заводской номер
T25E 00.00.00-05
Количество на модель
№
136
Название детали
Оборудование погрузочное
Заводской номер
S25E 00.00.00-01
Количество на модель
№
136
Название детали
Панель задняя
Заводской номер
Е20.00.00.31
Количество на модель
№
137
Название детали
Панель левая
Заводской номер
Е20.00.00.33
Количество на модель
№
138
Название детали
Панель правая
Заводской номер
Е20.00.00.34
Количество на модель
№
139
Название детали
Петля
Заводской номер
KmM 495-06
Количество на модель
№
140
Название детали
Пружина газовая
Заводской номер
11.6308010
Количество на модель
№
141
Название детали
РУЛЕВАЯ КОЛОНКА
Заводской номер
KK 150 III
Количество на модель
№
142
Название детали
Рулевое колесо
Заводской номер
§330
Количество на модель
№
143
Название детали
Сидение
Заводской номер
GS12-14
Количество на модель
№
144
Название детали
Упор
Заводской номер
Е12 00.07.01.00
Количество на модель
№
145
Название детали
Фиксатор
Заводской номер
E16 00.08.00.02
Количество на модель
№
146
Название детали
Щиток приборов
Заводской номер
E12 00.21.00
Количество на модель
№
147
Название детали
Щиток приборов
Заводской номер
E12 00.21.00
Количество на модель
№
147
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
E20 05.00.00
Количество на модель
№
148
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
E25ZAC 05.00.00
Количество на модель
№
148
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Комплект запасных частей, инструмента и принадлежностей | Е25.95.00.000 | |||||||
| Ведомость эксплуатационных документов | Е25.00.00.000 ВЭ | |||||||
| Ограждение | Е16.41.00.000 | |||||||
| 9 | Планка | Е16.00.03.000 | 9 | |||||
| 11 | Щит | Е25.00.01.000 | 11 | |||||
| 12 | Щит | Е25.00.01.000-01 | 12 | |||||
| 13 | Тарелка | Е25.00.02.000-Б | 13 | |||||
| 16 | Клин | Е25.00.06.000-Б | 16 | |||||
| 17 | Палец | Е25.00.07.000 | 17 | |||||
| 18 | Ручка | - Е16.00.07.001 | 18 | |||||
| 19 | Палец | - Е25.00.07.001 | 19 | |||||
| 21 | Установка противовеса | Е25.01.00.000 | 21 | |||||
| 22 | станции | Е25.02.00.000-01 | 22 | |||||
| 22 | Установка насосной | Е25.02.00.000 | 22 | |||||
| 25 | Установка насосной станции Рама | Е25.28.00.010 | 25 | |||||
| 26 | Установка мостов и колес | Е25.29.00.000-03 | 26 | |||||
| 26 | Установка мостов и колес | Е25.29.00.000-05 | 26 | |||||
| 26 | Установка мостов и колес | Е25.29.00.000 | 26 | |||||
| 26 | Установка мостов и колес | Е25.29.00.000-02 | 26 | |||||
| 30 | Гидросистема рулевого управления | Е25.34.07.000 | 30 | |||||
| 32 | Гидросистема тормозов | Е25.35.05.000 | 32 | |||||
| 34 | ЭЛЕКТРОСИСТЕМА | Е25.37.00.000 | 34 | |||||
| 35 | Электросистема светосигнальной аппаратуры | Е25.37.50.000 | 35 | |||||
| 36 | Гидросистема рабочего оборудования | Е25.46.00.000 | 36 | |||||
| 38 | Установка рамы | Е25.50.00.005 | 38 | |||||
| 40 | Оборудование погрузочное | Е25.60.00.000 | 40 | |||||
| 51 | Управление стояночным тормозом | Е25.65.05.000 | 51 | |||||
| 53 | Знак Место крепления | 320.00.00.005 | 53 | |||||
| 54 | Табличка Давление в шинах МРа | 451.00.00.003 | 54 | |||||
| 57 | Таблица | 451.78.15.003 | 57 | |||||
| 66 | Таблица | Е16.00.00.006 | 66 | |||||
| 67 | Таблица | Е16.00.00.008 | 67 | |||||
| 68 | Таблица | Е16.00.00.009 | 68 | |||||
| 69 | ЗНАК | Е16.00.00.011 | 69 | |||||
| 70 | ЗНАК | Е16.00.00.011-01 | 70 | |||||
| 71 | Винт | Е16.00.00.012 | 71 | |||||
| 75 | Маркировочная табличка | Е25.00.00.008-Г | 75 | |||||
| 75 | Маркировочная табличка | Е25.00.00.007-Г | 75 | |||||
| 75 | Маркировочная табличка | Е25.00.00.006-Г | 75 | |||||
| 75 | Маркировочная табличка | Е25.00.00.005-Г | 75 | |||||
| 75 | Маркировочная табличка | Е25.00.00.001-Д | 75 | |||||
| 76 | Маркировочная табличка | Е25.00.00.005-01-Г | 76 | |||||
| 76 | Маркировочная табличка | Е25.00.00.008-01-Г | 76 | |||||
| 76 | Маркировочная табличка | Е25.00.00.007-01-Г | 76 | |||||
| 76 | Маркировочная табличка | Е25.00.00.006-01-Г | 76 | |||||
| 76 | Маркировочная табличка | Е25.00.00.001-01-Д | 76 | |||||
| 77 | Таблица | Е25.00.00.002 | 77 | |||||
| 77 | Таблица | Е25.00.00.009 | 77 | |||||
| 77 | Таблица | Е25.00.00.011 | 77 | |||||
| 78 | Таблица | Е25.00.00.003 | 78 | |||||
| 79 | Палец | Е25.00.00.004 | 79 | |||||
| 83 | Знак ОАО Амкодор | ТО-28А.00.00.011 | 83 | |||||
| 84 | Табличка Логотип ОАО Амкодор | ТО-28А.00.00.012 | 84 | |||||
| 85 | Точка подъема стола | ТО-28А.00.00.017 | 85 | |||||
| 86 | Знак Место установки домкрата | ТО-28А.00.00.022 | 86 | |||||
| 89 | Таблица | У7810.7-9.00.00.004-01 | 89 | |||||
| 95 | Болт | М8-6gx25.88.35.0115 | 95 | |||||
| 96 | Болт | М8-6gx40.88.35.0115 | 96 | |||||
| 103 | Болт | М6-6gx16.88.35.0115 | 103 | |||||
| 104 | Болт | М6-6gx20.88.35.0115 | 104 | |||||
| 106 | Винт | В.М5-6gx16.46.0115 | 106 | |||||
| 107 | Винт | В.М8-6gx20.46.0115 | 107 | |||||
| 112 | Орех | М8-6H.8.35.0115 | 112 | |||||
| 115 | Шайба | 6 65Г 0115 | 115 | |||||
| 116 | Шайба | С.8.02.Ст3.0115 ГОСТ 6958-78 | 116 | |||||
| 117 | Шайба | С.8.02.Ст3.0115 ГОСТ 11371-78 | 117 | |||||
| 118 | Шайба | С.6.02.Ст3.0115 ГОСТ 11371-78 | 118 | |||||
| 119 | Шайба | С.8.02.Ст3.0115 ГОСТ 11371-78 | 119 | |||||
| 123 | АКБ тяговая панцирная | 4NRG-D480FC/ND 524-01, 80V | 123 | |||||
| 124 | АКБ тяговая панцирная | 40x4 PzS 480, 80V, m=1467кг НАКИ 563465.234 | 124 | |||||
| 127 | Вила | 2A 40x100x1150 1250/500 | 127 | |||||
| 128 | Потайная заклепка | pias 3,0x16,0 DIN 7337 | 128 | |||||
| 129 | Карета | 03LFA2C3003 | 129 | |||||
| 130 | Кожух | Е25.00.00.36 | 130 | |||||
| 131 | Кожух АКБ | Е20.00.00.30 | 131 | |||||
| 132 | Кожух гидрораспределителя | Е12.00.00.35 | 132 | |||||
| 133 | Кожух пульта левый | Е12.00.21.00 | 133 | |||||
| 134 | Кожух пульта правый | Е12.00.22.00 | 134 | |||||
| 135 | Крышка задняя | Е20.00.00.32 | 135 | |||||
| 136 | Оборудование погрузочное | D25E 00.00.00-01 | 136 | |||||
| 136 | Оборудование погрузочное | T25E 00.00.00-03 | 136 | |||||
| 136 | Оборудование погрузочное | T25E 00.00.00-05 | 136 | |||||
| 136 | Оборудование погрузочное | S25E 00.00.00-01 | 136 | |||||
| 137 | Панель задняя | Е20.00.00.31 | 137 | |||||
| 138 | Панель левая | Е20.00.00.33 | 138 | |||||
| 139 | Панель правая | Е20.00.00.34 | 139 | |||||
| 140 | Петля | KmM 495-06 | 140 | |||||
| 141 | Пружина газовая | 11.6308010 | 141 | |||||
| 142 | РУЛЕВАЯ КОЛОНКА | KK 150 III | 142 | |||||
| 143 | Рулевое колесо | §330 | 143 | |||||
| 144 | Сидение | GS12-14 | 144 | |||||
| 145 | Упор | Е12 00.07.01.00 | 145 | |||||
| 146 | Фиксатор | E16 00.08.00.02 | 146 | |||||
| 147 | Щиток приборов | E12 00.21.00 | 147 | |||||
| 147 | Щиток приборов | E12 00.21.00 | 147 | |||||
| 148 | ЭЛЕКТРОСИСТЕМА | E20 05.00.00 | 148 | |||||
| 148 | ЭЛЕКТРОСИСТЕМА | E25ZAC 05.00.00 | 148 |
