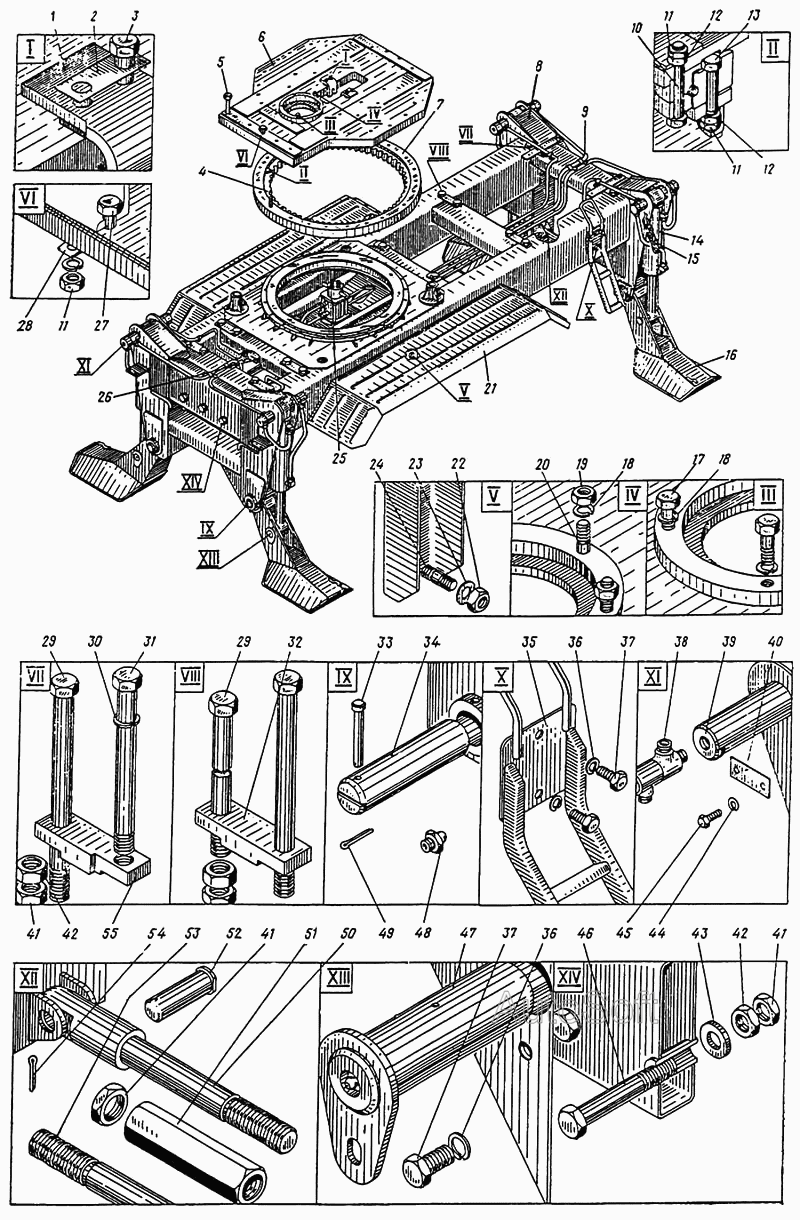

Рама
100%
Название детали
Угольник
Заводской номер
35.0100.002
Количество на модель
2
№
1
Название детали
Планка закрепительная
Заводской номер
09.0700.014
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М16х45.56.019 ГОСТ 7798-70
Количество на модель
4
№
3
Название детали
Шестерня
Заводской номер
09.0700.002
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
09.0700.005
Количество на модель
1
№
5
Название детали
опорная плита
Заводской номер
09.0700.010
Количество на модель
1
№
6
Название детали
Опора
Заводской номер
1400-1 (У1230.04.000-05) ОСТ 22-1401-79
Количество на модель
1
№
7
Название детали
Рама
Заводской номер
35.0101.000
Количество на модель
1
№
8
Название детали
Гидроразводка
Заводской номер
35.0108.000
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
09.0700.006
Количество на модель
12
№
10
Название детали
Орех
Заводской номер
М20х1,5.12.40Х.019 ГОСТ 5915-70
Количество на модель
65
№
11
Название детали
Орех
Заводской номер
М20х1,5.12.40Х.019 ГОСТ 5916-70
Количество на модель
48
№
12
Название детали
Болт
Заводской номер
09.0700.016
Количество на модель
36
№
13
Название детали
Цилиндр
Заводской номер
35.0105.000
Количество на модель
4
№
14
Название детали
Цепь
Заводской номер
35.0110.000
Количество на модель
4
№
15
Название детали
Башмак опорный
Заводской номер
35.0102.000
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
М20х1,5х65.10,9.40Х.019 ГОСТ 7808-70
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
20.65Г.019 ГОСТ 6402-70
Количество на модель
22
№
18
Название детали
Орех
Заводской номер
М20х1,5.8.45.019 ГОСТ 2524-70
Количество на модель
3
№
19
Название детали
Болт
Заводской номер
М20х1,5х110.10,9.40Х.019 ГОСТ 7817-80
Количество на модель
3
№
20
Название детали
Брызговик
Заводской номер
35.0109.000
Количество на модель
2
№
21
Название детали
Орех
Заводской номер
М16.8.45.019 ГОСТ 5916-70
Количество на модель
24
№
22
Название детали
Шайба
Заводской номер
16.01.019 ГОСТ 11371-78
Количество на модель
12
№
23
Название детали
Шпилька
Заводской номер
М16-6gх35.46 ГОСТ 22038-76
Количество на модель
12
№
24
Название детали
Коллектор
Заводской номер
35.0107.000
Количество на модель
1
№
25
Название детали
Клапан
Заводской номер
35.0106.000
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
М20х1,5х100.10,9.40Х.019 ГОСТ 7798-70
Количество на модель
16
№
27
Название детали
Шайба
Заводской номер
20.02.019 ГОСТ 10906-78
Количество на модель
6
№
28
Название детали
Болт
Заводской номер
35.0100.007
Количество на модель
14
№
29
Название детали
Шайба
Заводской номер
36.65Г.019 ГОСТ 6402-70
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
35.0100.009
Количество на модель
2
№
31
Название детали
Тарелка
Заводской номер
35.0100.006
Количество на модель
6
№
32
Название детали
Палец
Заводской номер
10.0100.008
Количество на модель
4
№
33
Название детали
Палец
Заводской номер
35.0100.003
Количество на модель
4
№
34
Название детали
Подножка
Заводской номер
35.0103.000
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
16.65Г.019 ГОСТ 6402-70
Количество на модель
8
№
36
Название детали
Болт
Заводской номер
М16х30.56.019 ГОСТ 7798-70
Количество на модель
8
№
37
Название детали
Соединение поворотное
Заводской номер
35.0104.000
Количество на модель
8
№
38
Название детали
Палец
Заводской номер
35.0100.001
Количество на модель
4
№
39
Название детали
Оседержатель
Заводской номер
ОСТ 22-124-71
Количество на модель
4
№
40
Название детали
Орех
Заводской номер
М36х3.12.40Х.019 ГОСТ 5916-70
Количество на модель
22
№
41
Название детали
Орех
Заводской номер
М36х3.12.40Х.019 ГОСТ 5915-70
Количество на модель
21
№
42
Название детали
Шайба
Заводской номер
02.0900.016
Количество на модель
3
№
43
Название детали
Шайба
Заводской номер
12.65Г.019 ГОСТ 6402-70
Количество на модель
8
№
44
Название детали
Болт
Заводской номер
М12х25.56.019 ГОСТ 7798-70
Количество на модель
8
№
45
Название детали
Болт
Заводской номер
М36х3х300.10,9.40Х.019 ГОСТ 7798-70
Количество на модель
5
№
46
Название детали
Палец
Заводской номер
35.0100.010
Количество на модель
4
№
47
Название детали
Масленка
Заводской номер
1.2.Кд6Хр ГОСТ 19853-74
Количество на модель
№
48
Название детали
Шплинт
Заводской номер
3,2х20.001 ГОСТ 397-79
Количество на модель
4
№
49
Название детали
Штанга
Заводской номер
35.0100.020
Количество на модель
1
№
50
Название детали
Муфта
Заводской номер
35.0100.013
Количество на модель
1
№
51
Название детали
Палец
Заводской номер
35.0100.012
Количество на модель
2
№
52
Название детали
Штанга
Заводской номер
35.0100.030
Количество на модель
1
№
53
Название детали
Шплинт
Заводской номер
5х50.001 ГОСТ 397-79
Количество на модель
8
№
54
Название детали
Тарелка
Заводской номер
35.0100.008
Количество на модель
2
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 35.0100.002 | 2 | 2 | 1 | |||
| 2 | Планка закрепительная | 09.0700.014 | 2 | 2 | 2 | |||
| 3 | Болт | М16х45.56.019 ГОСТ 7798-70 | 4 | 4 | 3 | |||
| 4 | Шестерня | 09.0700.002 | 1 | 1 | 4 | |||
| 5 | Болт | 09.0700.005 | 1 | 1 | 5 | |||
| 6 | опорная плита | 09.0700.010 | 1 | 1 | 6 | |||
| 7 | Опора | 1400-1 (У1230.04.000-05) ОСТ 22-1401-79 | 1 | 1 | 7 | |||
| 8 | Рама | 35.0101.000 | 1 | 1 | 8 | |||
| 9 | Гидроразводка | 35.0108.000 | 1 | 1 | 9 | |||
| 10 | Болт | 09.0700.006 | 12 | 12 | 10 | |||
| 11 | Орех | М20х1,5.12.40Х.019 ГОСТ 5915-70 | 65 | 65 | 11 | |||
| 12 | Орех | М20х1,5.12.40Х.019 ГОСТ 5916-70 | 48 | 48 | 12 | |||
| 13 | Болт | 09.0700.016 | 36 | 36 | 13 | |||
| 14 | Цилиндр | 35.0105.000 | 4 | 4 | 14 | |||
| 15 | Цепь | 35.0110.000 | 4 | 4 | 15 | |||
| 16 | Башмак опорный | 35.0102.000 | 4 | 4 | 16 | |||
| 17 | Болт | М20х1,5х65.10,9.40Х.019 ГОСТ 7808-70 | 2 | 2 | 17 | |||
| 18 | Шайба | 20.65Г.019 ГОСТ 6402-70 | 22 | 22 | 18 | |||
| 19 | Орех | М20х1,5.8.45.019 ГОСТ 2524-70 | 3 | 3 | 19 | |||
| 20 | Болт | М20х1,5х110.10,9.40Х.019 ГОСТ 7817-80 | 3 | 3 | 20 | |||
| 21 | Брызговик | 35.0109.000 | 2 | 2 | 21 | |||
| 22 | Орех | М16.8.45.019 ГОСТ 5916-70 | 24 | 24 | 22 | |||
| 23 | Шайба | 16.01.019 ГОСТ 11371-78 | 12 | 12 | 23 | |||
| 24 | Шпилька | М16-6gх35.46 ГОСТ 22038-76 | 12 | 12 | 24 | |||
| 25 | Коллектор | 35.0107.000 | 1 | 1 | 25 | |||
| 26 | Клапан | 35.0106.000 | 2 | 2 | 26 | |||
| 27 | Болт | М20х1,5х100.10,9.40Х.019 ГОСТ 7798-70 | 16 | 16 | 27 | |||
| 28 | Шайба | 20.02.019 ГОСТ 10906-78 | 6 | 6 | 28 | |||
| 29 | Болт | 35.0100.007 | 14 | 14 | 29 | |||
| 30 | Шайба | 36.65Г.019 ГОСТ 6402-70 | 2 | 2 | 30 | |||
| 31 | Болт | 35.0100.009 | 2 | 2 | 31 | |||
| 32 | Тарелка | 35.0100.006 | 6 | 6 | 32 | |||
| 33 | Палец | 10.0100.008 | 4 | 4 | 33 | |||
| 34 | Палец | 35.0100.003 | 4 | 4 | 34 | |||
| 35 | Подножка | 35.0103.000 | 1 | 1 | 35 | |||
| 36 | Шайба | 16.65Г.019 ГОСТ 6402-70 | 8 | 8 | 36 | |||
| 37 | Болт | М16х30.56.019 ГОСТ 7798-70 | 8 | 8 | 37 | |||
| 38 | Соединение поворотное | 35.0104.000 | 8 | 8 | 38 | |||
| 39 | Палец | 35.0100.001 | 4 | 4 | 39 | |||
| 40 | Оседержатель | ОСТ 22-124-71 | 4 | 4 | 40 | |||
| 41 | Орех | М36х3.12.40Х.019 ГОСТ 5916-70 | 22 | 22 | 41 | |||
| 42 | Орех | М36х3.12.40Х.019 ГОСТ 5915-70 | 21 | 21 | 42 | |||
| 43 | Шайба | 02.0900.016 | 3 | 3 | 43 | |||
| 44 | Шайба | 12.65Г.019 ГОСТ 6402-70 | 8 | 8 | 44 | |||
| 45 | Болт | М12х25.56.019 ГОСТ 7798-70 | 8 | 8 | 45 | |||
| 46 | Болт | М36х3х300.10,9.40Х.019 ГОСТ 7798-70 | 5 | 5 | 46 | |||
| 47 | Палец | 35.0100.010 | 4 | 4 | 47 | |||
| 48 | Масленка | 1.2.Кд6Хр ГОСТ 19853-74 | 48 | |||||
| 49 | Шплинт | 3,2х20.001 ГОСТ 397-79 | 4 | 4 | 49 | |||
| 50 | Штанга | 35.0100.020 | 1 | 1 | 50 | |||
| 51 | Муфта | 35.0100.013 | 1 | 1 | 51 | |||
| 52 | Палец | 35.0100.012 | 2 | 2 | 52 | |||
| 53 | Штанга | 35.0100.030 | 1 | 1 | 53 | |||
| 54 | Шплинт | 5х50.001 ГОСТ 397-79 | 8 | 8 | 54 | |||
| 55 | Тарелка | 35.0100.008 | 2 | 2 | 55 |
