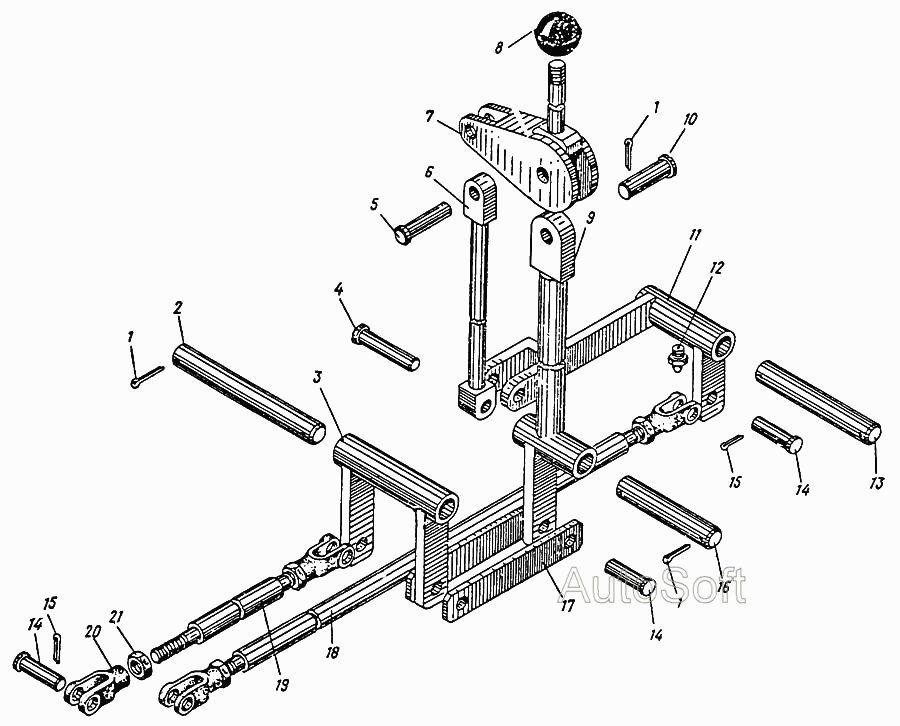

Механизм управления стрелой и ковшом
100%
Название детали
Шплинт
Заводской номер
3,2х20.012 ГОСТ 397-79
Количество на модель
8
№
1
Название детали
Валик
Заводской номер
02.1105.005-03
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
09.1102.040
Количество на модель
1
№
3
Название детали
Вот
Заводской номер
12-10Х4х55.45Кд9хр ГОСТ 9650-80
Количество на модель
1
№
4
Название детали
Вот
Заводской номер
12-10Х4х45.45Кд9хр ГОСТ 9650-80
Количество на модель
1
№
5
Название детали
Подставка
Заводской номер
09.1102.070
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
09.1102.080
Количество на модель
1
№
7
Название детали
Шариковая ручка
Заводской номер
П40 МН 6-64
Количество на модель
1
№
8
Название детали
Подставка
Заводской номер
09.1102.050
Количество на модель
1
№
9
Название детали
Вот
Заводской номер
12-12Х4х45.45Кд9хр ГОСТ 9650-80
Количество на модель
1
№
10
Название детали
Рычаг
Заводской номер
09.1102.060
Количество на модель
1
№
11
Название детали
Масленка
Заводской номер
1.1.Ц6 ГОСТ 19853-74
Количество на модель
3
№
12
Название детали
Валик
Заводской номер
02.1102.007
Количество на модель
1
№
13
Название детали
Вот
Заводской номер
12-10Х4х40.45Кд9хр ГОСТ 9650-80
Количество на модель
6
№
14
Название детали
Шплинт
Заводской номер
2,5х16.012 ГОСТ 397-79
Количество на модель
16
№
15
Название детали
Валик
Заводской номер
02.1105.005-02
Количество на модель
1
№
16
Название детали
Планка
Заводской номер
02.1102.008
Количество на модель
2
№
17
Название детали
Тяга
Заводской номер
09.1102.020
Количество на модель
1
№
18
Название детали
Тяга
Заводской номер
09.1102.030
Количество на модель
1
№
19
Название детали
Вилка
Заводской номер
II-10/1,25-012 МН 2922-61
Количество на модель
4
№
20
Название детали
Орех
Заводской номер
М10х1,25.5.20.02 ГОСТ 5915-70
Количество на модель
4
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | 3,2х20.012 ГОСТ 397-79 | 8 | 8 | 1 | |||
| 2 | Валик | 02.1105.005-03 | 1 | 1 | 2 | |||
| 3 | Рычаг | 09.1102.040 | 1 | 1 | 3 | |||
| 4 | Вот | 12-10Х4х55.45Кд9хр ГОСТ 9650-80 | 1 | 1 | 4 | |||
| 5 | Вот | 12-10Х4х45.45Кд9хр ГОСТ 9650-80 | 1 | 1 | 5 | |||
| 6 | Подставка | 09.1102.070 | 1 | 1 | 6 | |||
| 7 | Рычаг | 09.1102.080 | 1 | 1 | 7 | |||
| 8 | Шариковая ручка | П40 МН 6-64 | 1 | 1 | 8 | |||
| 9 | Подставка | 09.1102.050 | 1 | 1 | 9 | |||
| 10 | Вот | 12-12Х4х45.45Кд9хр ГОСТ 9650-80 | 1 | 1 | 10 | |||
| 11 | Рычаг | 09.1102.060 | 1 | 1 | 11 | |||
| 12 | Масленка | 1.1.Ц6 ГОСТ 19853-74 | 3 | 3 | 12 | |||
| 13 | Валик | 02.1102.007 | 1 | 1 | 13 | |||
| 14 | Вот | 12-10Х4х40.45Кд9хр ГОСТ 9650-80 | 6 | 6 | 14 | |||
| 15 | Шплинт | 2,5х16.012 ГОСТ 397-79 | 16 | 16 | 15 | |||
| 16 | Валик | 02.1105.005-02 | 1 | 1 | 16 | |||
| 17 | Планка | 02.1102.008 | 2 | 2 | 17 | |||
| 18 | Тяга | 09.1102.020 | 1 | 1 | 18 | |||
| 19 | Тяга | 09.1102.030 | 1 | 1 | 19 | |||
| 20 | Вилка | II-10/1,25-012 МН 2922-61 | 4 | 4 | 20 | |||
| 21 | Орех | М10х1,25.5.20.02 ГОСТ 5915-70 | 4 | 4 | 21 |
