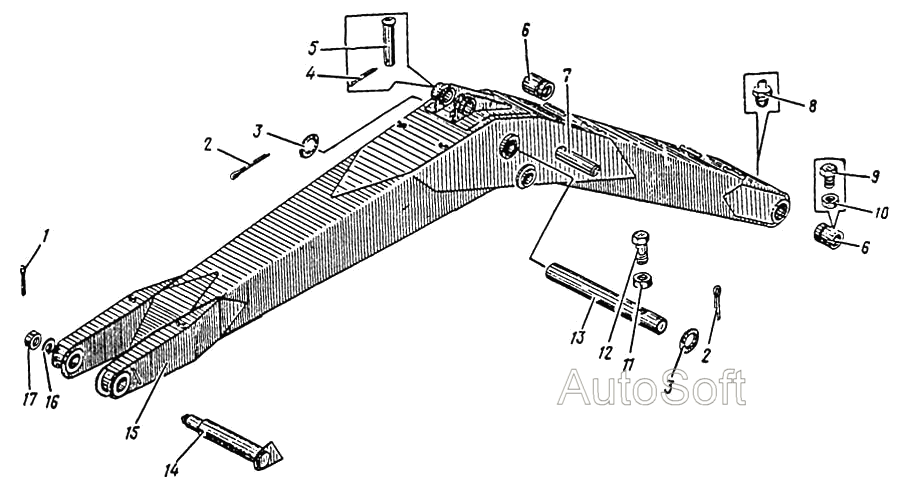

Стрела
100%
Название детали
Шплинт
Заводской номер
6,3х71.019 ГОСТ 397-79
Количество на модель
1
№
1
Название детали
Шплинт
Заводской номер
10х80.019 ГОСТ 397-79
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
35.0600.002
Количество на модель
2
№
3
Название детали
Шплинт
Заводской номер
3,2х20.019 ГОСТ 397-79
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
02.0100.004
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
02.0100.009
Количество на модель
2
№
6
Название детали
Вот
Заводской номер
02.0100.002
Количество на модель
1
№
7
Название детали
Масленка
Заводской номер
1.2.Кд6 ГОСТ 19853-74
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
М12х35.56.019 ГОСТ 1481-75
Количество на модель
2
№
9
Название детали
Орех
Заводской номер
М12.5.019 ГОСТ 5915-70
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
М16.5.20.019 ГОСТ 5915-70
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
М16х50.56.019 ГОСТ 1481-75
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
35.0600.001
Количество на модель
1
№
13
Название детали
Палец
Заводской номер
35.0600.100
Количество на модель
1
№
14
Название детали
Стрела
Заводской номер
35.0602.000
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
35.0600.003
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
М36х3,5.019 ГОСТ 5918-73
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | 6,3х71.019 ГОСТ 397-79 | 1 | 1 | 1 | |||
| 2 | Шплинт | 10х80.019 ГОСТ 397-79 | 2 | 2 | 2 | |||
| 3 | Шайба | 35.0600.002 | 2 | 2 | 3 | |||
| 4 | Шплинт | 3,2х20.019 ГОСТ 397-79 | 1 | 1 | 4 | |||
| 5 | Палец | 02.0100.004 | 1 | 1 | 5 | |||
| 6 | Втулка | 02.0100.009 | 2 | 2 | 6 | |||
| 7 | Вот | 02.0100.002 | 1 | 1 | 7 | |||
| 8 | Масленка | 1.2.Кд6 ГОСТ 19853-74 | 1 | 1 | 8 | |||
| 9 | Винт | М12х35.56.019 ГОСТ 1481-75 | 2 | 2 | 9 | |||
| 10 | Орех | М12.5.019 ГОСТ 5915-70 | 2 | 2 | 10 | |||
| 11 | Орех | М16.5.20.019 ГОСТ 5915-70 | 1 | 1 | 11 | |||
| 12 | Винт | М16х50.56.019 ГОСТ 1481-75 | 1 | 1 | 12 | |||
| 13 | Вот | 35.0600.001 | 1 | 1 | 13 | |||
| 14 | Палец | 35.0600.100 | 1 | 1 | 14 | |||
| 15 | Стрела | 35.0602.000 | 1 | 1 | 15 | |||
| 16 | Шайба | 35.0600.003 | 1 | 1 | 16 | |||
| 17 | Орех | М36х3,5.019 ГОСТ 5918-73 | 1 | 1 | 17 |
