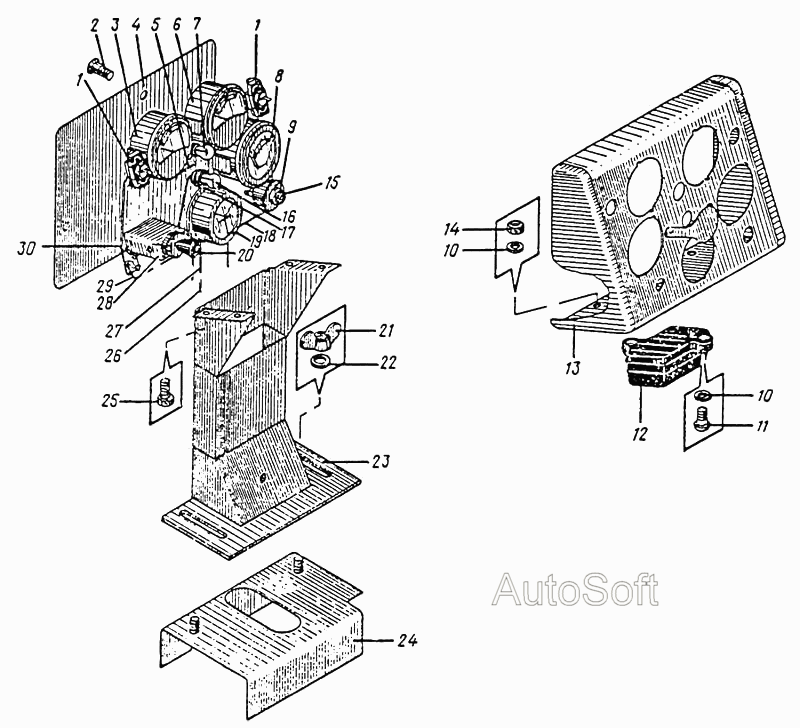

Установка пульта
100%
Название детали
Включатель
Заводской номер
ВК 46-А ТУ 37.003.655-77
Количество на модель
2
№
1
Название детали
Винт
Заводской номер
2М6х12.58.019 ГОСТ 17475-80
Количество на модель
3
№
2
Название детали
Термометр
Заводской номер
УК-133М ГОСТ 8138-66
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
35.2801.001
Количество на модель
1
№
4
Название детали
Перемычка приборов
Заводской номер
09.2302.050
Количество на модель
1
№
5
Название детали
Термометр
Заводской номер
УК-133В ТУ 37.003.459-78
Количество на модель
1
№
6
Название детали
Контрольная лампа
Заводской номер
ПД20-Е ТУ 37.003.293-72
Количество на модель
1
№
7
Название детали
Манометр
Заводской номер
МД-219 ТУ 37.003.466-76
Количество на модель
1
№
8
Название детали
Перемычка
Заводской номер
02.2302.007
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
10
Название детали
Винт
Заводской номер
М6х10.56.019 ГОСТ 17475-80
Количество на модель
2
№
11
Название детали
Блок предохранителей
Заводской номер
ПР12-Д2 ТУ 37.003.213-78
Количество на модель
1
№
12
Название детали
Корпус щита
Заводской номер
35.2801.210
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
М6.5.019 ГОСТ 5915-70
Количество на модель
4
№
14
Название детали
Включатель
Заводской номер
ВК-322 ТУ 37.003.402-73
Количество на модель
1
№
15
Название детали
Лампа
Заводской номер
А12-1 ГОСТ 2023-75
Количество на модель
1
№
16
Название детали
Патрон
Заводской номер
ПП-158 ТУ 37.003.448-76
Количество на модель
1
№
17
Название детали
Провод выключатель- блок предохранителей
Заводской номер
09.2302.060
Количество на модель
1
№
18
Название детали
Амперметр
Заводской номер
АП-200 ГОСТ 1700-76
Количество на модель
1
№
19
Название детали
Головка
Заводской номер
10.0814.003
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
М8.35Л ГОСТ 3032-76
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
8.04.019 ГОСТ 6958-78
Количество на модель
2
№
22
Название детали
Подставка
Заводской номер
35.2801.100
Количество на модель
1
№
23
Название детали
Основание
Заводской номер
35.2801.300
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М6х12.58.019 ГОСТ 7798-70
Количество на модель
4
№
25
Название детали
Провод блок предохранителей- переключатель
Заводской номер
09.2302.040
Количество на модель
1
№
26
Название детали
Провод амперметр- блок предохранителей
Заводской номер
09.2302.030
Количество на модель
1
№
27
Название детали
Переключатель
Заводской номер
П300-Б ТУ 37.003.417-76
Количество на модель
1
№
28
Название детали
Провод амперметр- переключатель
Заводской номер
09.2302.020
Количество на модель
1
№
29
Название детали
Провод выключатель- переключатель
Заводской номер
09.2302.070
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Включатель | ВК 46-А ТУ 37.003.655-77 | 2 | 2 | 1 | |||
| 2 | Винт | 2М6х12.58.019 ГОСТ 17475-80 | 3 | 3 | 2 | |||
| 3 | Термометр | УК-133М ГОСТ 8138-66 | 1 | 1 | 3 | |||
| 4 | Крышка | 35.2801.001 | 1 | 1 | 4 | |||
| 5 | Перемычка приборов | 09.2302.050 | 1 | 1 | 5 | |||
| 6 | Термометр | УК-133В ТУ 37.003.459-78 | 1 | 1 | 6 | |||
| 7 | Контрольная лампа | ПД20-Е ТУ 37.003.293-72 | 1 | 1 | 7 | |||
| 8 | Манометр | МД-219 ТУ 37.003.466-76 | 1 | 1 | 8 | |||
| 9 | Перемычка | 02.2302.007 | 1 | 1 | 9 | |||
| 10 | Шайба | 6.65Г.019 ГОСТ 6402-70 | 4 | 4 | 10 | |||
| 11 | Винт | М6х10.56.019 ГОСТ 17475-80 | 2 | 2 | 11 | |||
| 12 | Блок предохранителей | ПР12-Д2 ТУ 37.003.213-78 | 1 | 1 | 12 | |||
| 13 | Корпус щита | 35.2801.210 | 1 | 1 | 13 | |||
| 14 | Орех | М6.5.019 ГОСТ 5915-70 | 4 | 4 | 14 | |||
| 15 | Включатель | ВК-322 ТУ 37.003.402-73 | 1 | 1 | 15 | |||
| 16 | Лампа | А12-1 ГОСТ 2023-75 | 1 | 1 | 16 | |||
| 17 | Патрон | ПП-158 ТУ 37.003.448-76 | 1 | 1 | 17 | |||
| 18 | Провод выключатель- блок предохранителей | 09.2302.060 | 1 | 1 | 18 | |||
| 19 | Амперметр | АП-200 ГОСТ 1700-76 | 1 | 1 | 19 | |||
| 20 | Головка | 10.0814.003 | 1 | 1 | 20 | |||
| 21 | Орех | М8.35Л ГОСТ 3032-76 | 2 | 2 | 21 | |||
| 22 | Шайба | 8.04.019 ГОСТ 6958-78 | 2 | 2 | 22 | |||
| 23 | Подставка | 35.2801.100 | 1 | 1 | 23 | |||
| 24 | Основание | 35.2801.300 | 1 | 1 | 24 | |||
| 25 | Болт | М6х12.58.019 ГОСТ 7798-70 | 4 | 4 | 25 | |||
| 26 | Провод блок предохранителей- переключатель | 09.2302.040 | 1 | 1 | 26 | |||
| 27 | Провод амперметр- блок предохранителей | 09.2302.030 | 1 | 1 | 27 | |||
| 28 | Переключатель | П300-Б ТУ 37.003.417-76 | 1 | 1 | 28 | |||
| 29 | Провод амперметр- переключатель | 09.2302.020 | 1 | 1 | 29 | |||
| 30 | Провод выключатель- переключатель | 09.2302.070 | 1 | 1 | 30 |
