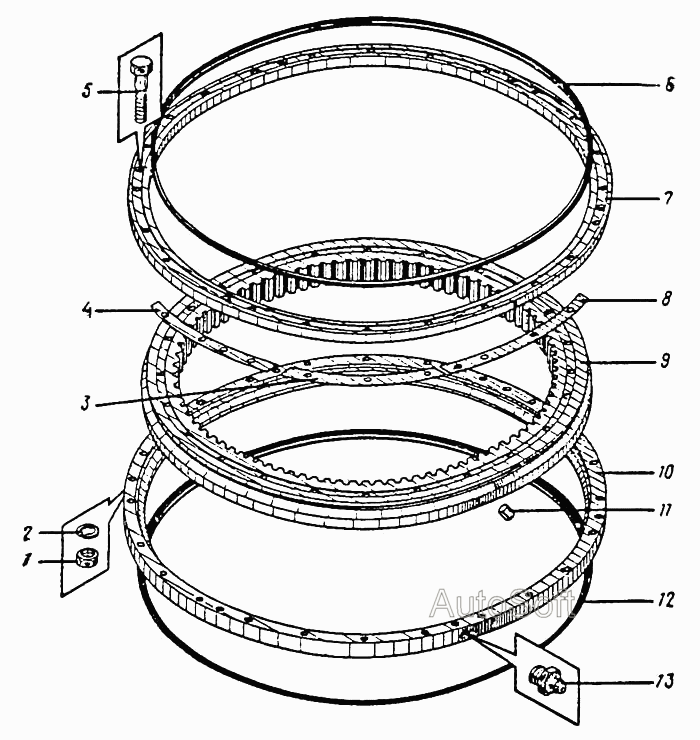

Опора поворотная У-
100%
Название детали
Орех
Заводской номер
М16.4.016 ГОСТ 5915-70
Количество на модель
6
№
1
Название детали
Шайба
Заводской номер
16.65Г.019 ГОСТ 6402-70
Количество на модель
6
№
2
Название детали
прокладка
Заводской номер
У1230.04.004-05
Количество на модель
30
№
3
Название детали
прокладка
Заводской номер
У1230.04.004-05-01
Количество на модель
15
№
4
Название детали
Болт
Заводской номер
М16х100.46.019 ГОСТ 7798-70
Количество на модель
6
№
5
Название детали
Манжета верхняя
Заводской номер
У1230.04.006-05
Количество на модель
1
№
6
Название детали
Полуобойма верхняя
Заводской номер
У1230.04.001-05
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
У1230.04.004-05-02
Количество на модель
15
№
8
Название детали
Венец
Заводской номер
У1230.04.003-05
Количество на модель
1
№
9
Название детали
Полуобойма нижняя
Заводской номер
У1230.04.002-05
Количество на модель
1
№
10
Название детали
Ролик
Заводской номер
ДШ50х49,4 НР ТУ Н-31-58
Количество на модель
№
11
Название детали
Манжета нижняя
Заводской номер
У1230.04.007-05
Количество на модель
1
№
12
Название детали
Масленка
Заводской номер
1.2.Ц6 ГОСТ 19853-74
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М16.4.016 ГОСТ 5915-70 | 6 | 6 | 1 | |||
| 2 | Шайба | 16.65Г.019 ГОСТ 6402-70 | 6 | 6 | 2 | |||
| 3 | прокладка | У1230.04.004-05 | 30 | 30 | 3 | |||
| 4 | прокладка | У1230.04.004-05-01 | 15 | 15 | 4 | |||
| 5 | Болт | М16х100.46.019 ГОСТ 7798-70 | 6 | 6 | 5 | |||
| 6 | Манжета верхняя | У1230.04.006-05 | 1 | 1 | 6 | |||
| 7 | Полуобойма верхняя | У1230.04.001-05 | 1 | 1 | 7 | |||
| 8 | прокладка | У1230.04.004-05-02 | 15 | 15 | 8 | |||
| 9 | Венец | У1230.04.003-05 | 1 | 1 | 9 | |||
| 10 | Полуобойма нижняя | У1230.04.002-05 | 1 | 1 | 10 | |||
| 11 | Ролик | ДШ50х49,4 НР ТУ Н-31-58 | 11 | |||||
| 12 | Манжета нижняя | У1230.04.007-05 | 1 | 1 | 12 | |||
| 13 | Масленка | 1.2.Ц6 ГОСТ 19853-74 | 1 | 1 | 13 |
