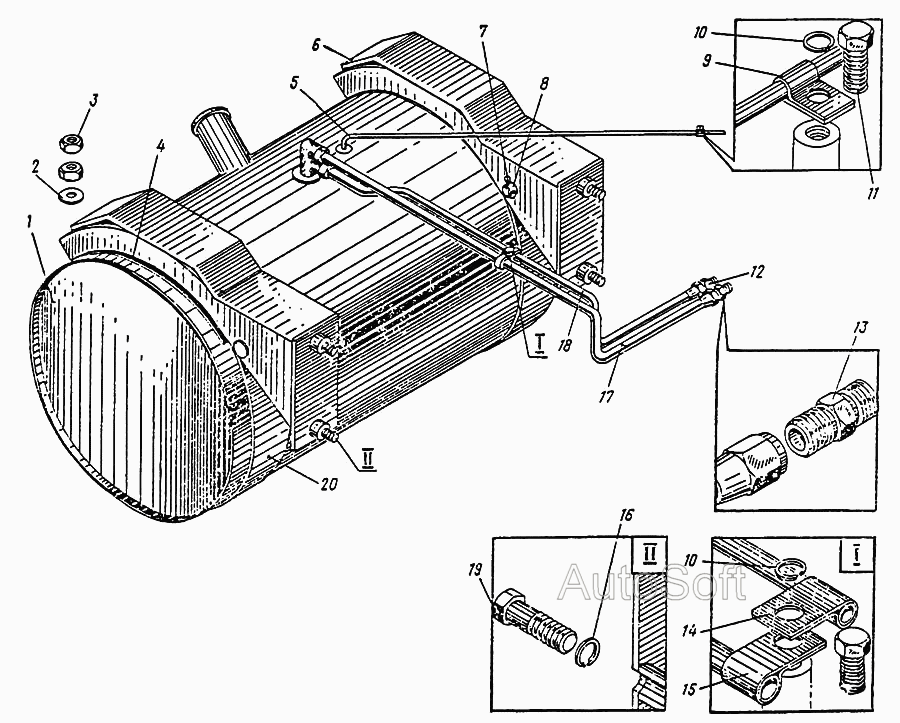

Бак топливный
100%
Название детали
Бак топливный в сборе
Заводской номер
255Б-1101008
Количество на модель
1
№
1
Название детали
Шайба 14
Заводской номер
252016-П29
Количество на модель
2
№
2
Название детали
Орех
Заводской номер
250812-П29
Количество на модель
4
№
3
Название детали
Прокладка кронштейна
Заводской номер
256-1101106
Количество на модель
2
№
4
Название детали
Трубка вентиляции бака
Заводской номер
35.1100.002
Количество на модель
№
5
Название детали
Кронштейн бака
Заводской номер
256-1101104-А
Количество на модель
2
№
6
Название детали
Шплинт
Заводской номер
258069-П29
Количество на модель
2
№
7
Название детали
Палец хомута
Заводской номер
256-1101111-Б
Количество на модель
2
№
8
Название детали
Скоба
Заводской номер
10.0900.041
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
3
№
10
Название детали
Болт
Заводской номер
М8х20.56.019 ГОСТ 7798-70
Количество на модель
3
№
11
Название детали
Штуцер проходной
Заводской номер
35.1100.003
Количество на модель
1
№
12
Название детали
Штуцер проходной
Заводской номер
35.1200.001
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
35.1100.001
Количество на модель
2
№
14
Название детали
Хомут
Заводской номер
01.4200.006
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
16.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
16
Название детали
Труба
Заводской номер
35.1100.300
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
35.1100.400
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М16х65.56.019 ГОСТ 7798-70
Количество на модель
4
№
19
Название детали
Хомут бака
Заводской номер
256-1101110-Б
Количество на модель
2
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный в сборе | 255Б-1101008 | 1 | 1 | 1 | |||
| 2 | Шайба 14 | 252016-П29 | 2 | 2 | 2 | |||
| 3 | Орех | 250812-П29 | 4 | 4 | 3 | |||
| 4 | Прокладка кронштейна | 256-1101106 | 2 | 2 | 4 | |||
| 5 | Трубка вентиляции бака | 35.1100.002 | 5 | |||||
| 6 | Кронштейн бака | 256-1101104-А | 2 | 2 | 6 | |||
| 7 | Шплинт | 258069-П29 | 2 | 2 | 7 | |||
| 8 | Палец хомута | 256-1101111-Б | 2 | 2 | 8 | |||
| 9 | Скоба | 10.0900.041 | 1 | 1 | 9 | |||
| 10 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 3 | 3 | 10 | |||
| 11 | Болт | М8х20.56.019 ГОСТ 7798-70 | 3 | 3 | 11 | |||
| 12 | Штуцер проходной | 35.1100.003 | 1 | 1 | 12 | |||
| 13 | Штуцер проходной | 35.1200.001 | 1 | 1 | 13 | |||
| 14 | Хомут | 35.1100.001 | 2 | 2 | 14 | |||
| 15 | Хомут | 01.4200.006 | 2 | 2 | 15 | |||
| 16 | Шайба | 16.65Г.019 ГОСТ 6402-70 | 4 | 4 | 16 | |||
| 17 | Труба | 35.1100.300 | 1 | 1 | 17 | |||
| 18 | Труба | 35.1100.400 | 1 | 1 | 18 | |||
| 19 | Болт | М16х65.56.019 ГОСТ 7798-70 | 4 | 4 | 19 | |||
| 20 | Хомут бака | 256-1101110-Б | 2 | 2 | 20 |
