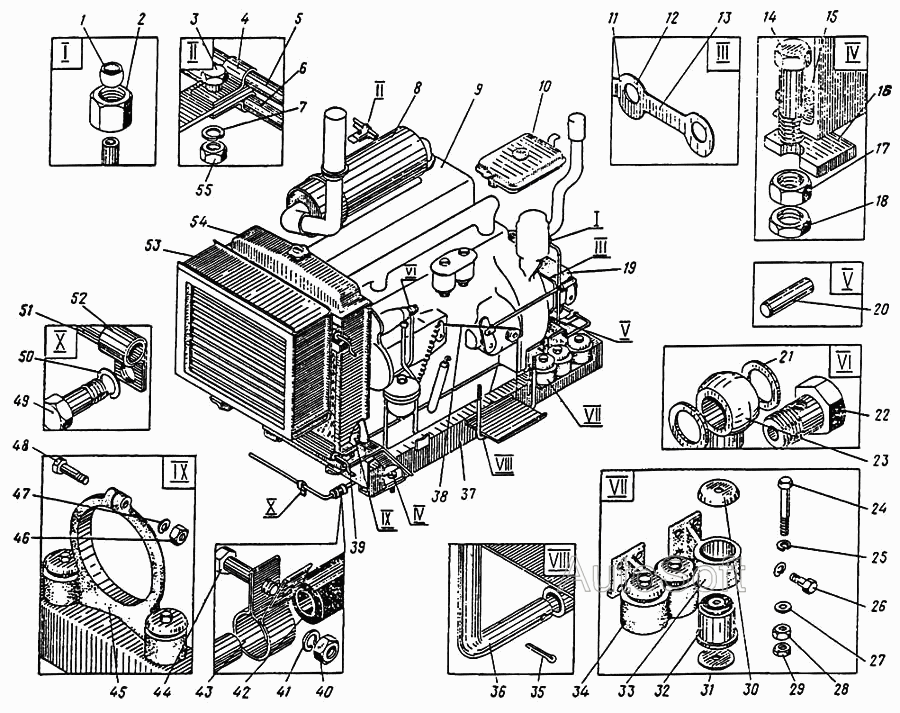

Установка двигателя
100%
Название детали
Втулка
Заводской номер
02.2300.004
Количество на модель
2
№
1
Название детали
Орех
Заводской номер
02.2300.003
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М8х16.46.029 ГОСТ 7798-70
Количество на модель
2
№
3
Название детали
Скоба
Заводской номер
10.0900.041
Количество на модель
3
№
4
Название детали
Трубка
Заводской номер
09.1207.002
Количество на модель
1
№
5
Название детали
Трубка
Заводской номер
09.1207.001
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
8.65Г.029 ГОСТ 6402-70
Количество на модель
5
№
7
Название детали
Установка глушителя
Заводской номер
10.1203.000
Количество на модель
1
№
8
Название детали
Двигатель СМД- НГ
Заводской номер
ТУ 23.1112-77
Количество на модель
1
№
9
Название детали
Установка бензобака
Заводской номер
02.1205.000
Количество на модель
1
№
10
Название детали
Стопорная шайба
Заводской номер
09.1200.011
Количество на модель
1
№
11
Название детали
Стопорная шайба
Заводской номер
09.1200.012
Количество на модель
1
№
12
Название детали
Стопорная шайба
Заводской номер
09.1200.013
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М20х1,5х70.66.45.029 ГОСТ 7798-70
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
20.02.029 ГОСТ 10906-78
Количество на модель
4
№
15
Название детали
прокладка
Заводской номер
02.1200.012
Количество на модель
4
№
16
Название детали
Орех
Заводской номер
М20х1,5.8.45.029 ГОСТ 5915-70
Количество на модель
4
№
17
Название детали
Орех
Заводской номер
М20х1,5.8.45.029 ГОСТ 5916-70
Количество на модель
4
№
18
Название детали
Установка насоса
Заводской номер
09.1213.000
Количество на модель
1
№
19
Название детали
Штифт
Заводской номер
12Гх50 ГОСТ 3128-70
Количество на модель
2
№
20
Название детали
прокладка
Заводской номер
50.4574.035
Количество на модель
4
№
21
Название детали
Винт
Заводской номер
50.4574.501
Количество на модель
2
№
22
Название детали
Труба
Заводской номер
02.1208.000
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М14х125.66.45.029 ГОСТ 7798-70
Количество на модель
8
№
24
Название детали
Шайба
Заводской номер
14.65Г.029 ГОСТ 6402-70
Количество на модель
9
№
25
Название детали
Болт
Заводской номер
M14х35.46.029 ГОСТ 7796-70
Количество на модель
12
№
26
Название детали
Шайба
Заводской номер
14.02.019 ГОСТ 11371-78
Количество на модель
16
№
27
Название детали
Орех
Заводской номер
М14.8.45.029 ГОСТ 5915-70
Количество на модель
8
№
28
Название детали
Орех
Заводской номер
М14.8.45.029 ГОСТ 5916-70
Количество на модель
8
№
29
Название детали
Чашка амортизатора
Заводской номер
02.1200.004
Количество на модель
8
№
30
Название детали
Упорная шайба
Заводской номер
02.1200.003
Количество на модель
8
№
31
Название детали
АМОРТИЗАТОР
Заводской номер
204-1001035-12
Количество на модель
8
№
32
Название детали
Опора дополнительная
Заводской номер
09.1200.007
Количество на модель
2
№
33
Название детали
Задняя опора двигателя
Заводской номер
02.1200.002
Количество на модель
2
№
34
Название детали
Шплинт
Заводской номер
1,6х12.019 ГОСТ 397-79
Количество на модель
2
№
35
Название детали
Подставка
Заводской номер
09.1200.008
Количество на модель
2
№
36
Название детали
Рама
Заводской номер
09.1201.000
Количество на модель
1
№
37
Название детали
Управление подачей топлива
Заводской номер
02.1204.000
Количество на модель
1
№
38
Название детали
Установка шторки
Заводской номер
09.1206.000
Количество на модель
1
№
39
Название детали
Орех
Заводской номер
М6.5.20.029 ГОСТ 5915-70
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
6.01.019 ГОСТ 10450-78
Количество на модель
2
№
41
Название детали
Рукав
Заводской номер
10х19-10 L=150 ГОСТ 10362-76
Количество на модель
1
№
42
Название детали
Хомут
Заводской номер
02.1200.006
Количество на модель
2
№
43
Название детали
Винт
Заводской номер
М6х35.46.029 ГОСТ 1491-80
Количество на модель
2
№
44
Название детали
Опора двигателя передняя
Заводской номер
02.1200.001
Количество на модель
1
№
45
Название детали
Орех
Заводской номер
М14.8.45.029 ГОСТ 2524-70
Количество на модель
1
№
46
Название детали
Болт
Заводской номер
М14х65.46.029 ГОСТ 7796-70
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
М8х20.56.019 ГОСТ 7798-70
Количество на модель
3
№
49
Название детали
Труба
Заводской номер
02.1211.000
Количество на модель
1
№
51
Название детали
Хомут
Заводской номер
01.4200.006
Количество на модель
3
№
52
Название детали
Установка маслоохладителя
Заводской номер
09.1217.000
Количество на модель
1
№
53
Название детали
Установка радиатора
Заводской номер
02.1202.000
Количество на модель
1
№
54
Название детали
Орех
Заводской номер
М8.5.20.029 ГОСТ 5915-70
Количество на модель
2
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 02.2300.004 | 2 | 2 | 1 | |||
| 2 | Орех | 02.2300.003 | 2 | 2 | 2 | |||
| 3 | Болт | М8х16.46.029 ГОСТ 7798-70 | 2 | 2 | 3 | |||
| 4 | Скоба | 10.0900.041 | 3 | 3 | 4 | |||
| 5 | Трубка | 09.1207.002 | 1 | 1 | 5 | |||
| 6 | Трубка | 09.1207.001 | 1 | 1 | 6 | |||
| 7 | Шайба | 8.65Г.029 ГОСТ 6402-70 | 5 | 5 | 7 | |||
| 8 | Установка глушителя | 10.1203.000 | 1 | 1 | 8 | |||
| 9 | Двигатель СМД- НГ | ТУ 23.1112-77 | 1 | 1 | 9 | |||
| 10 | Установка бензобака | 02.1205.000 | 1 | 1 | 10 | |||
| 11 | Стопорная шайба | 09.1200.011 | 1 | 1 | 11 | |||
| 12 | Стопорная шайба | 09.1200.012 | 1 | 1 | 12 | |||
| 13 | Стопорная шайба | 09.1200.013 | 1 | 1 | 13 | |||
| 14 | Болт | М20х1,5х70.66.45.029 ГОСТ 7798-70 | 4 | 4 | 14 | |||
| 15 | Шайба | 20.02.029 ГОСТ 10906-78 | 4 | 4 | 15 | |||
| 16 | прокладка | 02.1200.012 | 4 | 4 | 16 | |||
| 17 | Орех | М20х1,5.8.45.029 ГОСТ 5915-70 | 4 | 4 | 17 | |||
| 18 | Орех | М20х1,5.8.45.029 ГОСТ 5916-70 | 4 | 4 | 18 | |||
| 19 | Установка насоса | 09.1213.000 | 1 | 1 | 19 | |||
| 20 | Штифт | 12Гх50 ГОСТ 3128-70 | 2 | 2 | 20 | |||
| 21 | прокладка | 50.4574.035 | 4 | 4 | 21 | |||
| 22 | Винт | 50.4574.501 | 2 | 2 | 22 | |||
| 23 | Труба | 02.1208.000 | 1 | 1 | 23 | |||
| 24 | Болт | М14х125.66.45.029 ГОСТ 7798-70 | 8 | 8 | 24 | |||
| 25 | Шайба | 14.65Г.029 ГОСТ 6402-70 | 9 | 9 | 25 | |||
| 26 | Болт | M14х35.46.029 ГОСТ 7796-70 | 12 | 12 | 26 | |||
| 27 | Шайба | 14.02.019 ГОСТ 11371-78 | 16 | 16 | 27 | |||
| 28 | Орех | М14.8.45.029 ГОСТ 5915-70 | 8 | 8 | 28 | |||
| 29 | Орех | М14.8.45.029 ГОСТ 5916-70 | 8 | 8 | 29 | |||
| 30 | Чашка амортизатора | 02.1200.004 | 8 | 8 | 30 | |||
| 31 | Упорная шайба | 02.1200.003 | 8 | 8 | 31 | |||
| 32 | АМОРТИЗАТОР | 204-1001035-12 | 8 | 8 | 32 | |||
| 33 | Опора дополнительная | 09.1200.007 | 2 | 2 | 33 | |||
| 34 | Задняя опора двигателя | 02.1200.002 | 2 | 2 | 34 | |||
| 35 | Шплинт | 1,6х12.019 ГОСТ 397-79 | 2 | 2 | 35 | |||
| 36 | Подставка | 09.1200.008 | 2 | 2 | 36 | |||
| 37 | Рама | 09.1201.000 | 1 | 1 | 37 | |||
| 38 | Управление подачей топлива | 02.1204.000 | 1 | 1 | 38 | |||
| 39 | Установка шторки | 09.1206.000 | 1 | 1 | 39 | |||
| 40 | Орех | М6.5.20.029 ГОСТ 5915-70 | 2 | 2 | 40 | |||
| 41 | Шайба | 6.01.019 ГОСТ 10450-78 | 2 | 2 | 41 | |||
| 42 | Рукав | 10х19-10 L=150 ГОСТ 10362-76 | 1 | 1 | 42 | |||
| 43 | Хомут | 02.1200.006 | 2 | 2 | 43 | |||
| 44 | Винт | М6х35.46.029 ГОСТ 1491-80 | 2 | 2 | 44 | |||
| 45 | Опора двигателя передняя | 02.1200.001 | 1 | 1 | 45 | |||
| 46 | Орех | М14.8.45.029 ГОСТ 2524-70 | 1 | 1 | 46 | |||
| 48 | Болт | М14х65.46.029 ГОСТ 7796-70 | 1 | 1 | 48 | |||
| 49 | Болт | М8х20.56.019 ГОСТ 7798-70 | 3 | 3 | 49 | |||
| 51 | Труба | 02.1211.000 | 1 | 1 | 51 | |||
| 52 | Хомут | 01.4200.006 | 3 | 3 | 52 | |||
| 53 | Установка маслоохладителя | 09.1217.000 | 1 | 1 | 53 | |||
| 54 | Установка радиатора | 02.1202.000 | 1 | 1 | 54 | |||
| 55 | Орех | М8.5.20.029 ГОСТ 5915-70 | 2 | 2 | 55 |
